Modelo: PCBSM-16Ab/24Ab/32Ab/40Ab/48Ab/60Ab

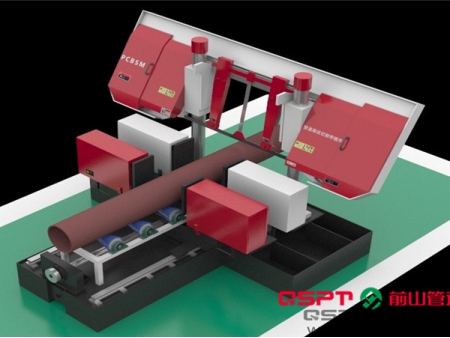

• Estrutura: Horizontal, com uma coluna principal uma coluna auxiliar
• Diâmetro do tubo aplicável: DN400/DN600/DN800/DN1000/DN1200/DN1500
• Materiais aplicáveis: aço de carbono, aço de liga, aço inox e aço criogénico l
• Velocidade de alimentação: Ajuste de velocidade variável
• Modo de fixação: Ambos os lados com centragem de aperto automática pelo cilindro hidráulico
• Tensão da serra de fita: Tensionamento e afrouxamento automático por via hidráulica
• Sistema de refrigeração: construído em bomba de refrigeração
• Velocidade da serra de fita: 17-85m/min controlo de velocidade pela variação de frequência.
• Tamanho da serra de fita: 7400*54*1.6; 8050*67*1.6mm
• Dimensão da máquina: 3750*2300*210mm; 3925*1660*2320mm
• Peso da máquina: 5000KGS;7500KGS (±5%)
• Sistema de medição de comprimento: um sistema de medição de comprimento mecânico pode ser fornecido caso seja necessário para fixar o comprimento dos tubos automaticamente bem como para os cortar e biselar com suporte de sistema de transporte de serra de fita.
• Medição de comprimento: 1m/uma vez
• Sistema de controlo: Controlo PLC
• Sistema de transporte: Corte e biselamento do sistema de transporte da serra de fita VF movidos por motor são equipadas, caso seja necessário

Aplicações

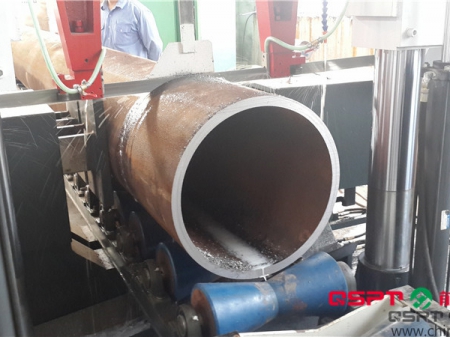

A máquina para serragem e corte de tubo com controlo numérico é usada para para projectos com a maioria de tubo com espessura de parede pesada e tubos com estrutura de parede padrão.

• A máquina para serragem e corte de tubo com controlo numérico fornece bom desempenho em linha (concebido de acordo com equipamento da linha de produção).
• Ela oferece uma eficiência de corte de ≤2Min /bisel de tubo (DN200 SCH80).
• A máquina para serragem e corte de tubo com controlo numérico tem boa qualidade de abertura.

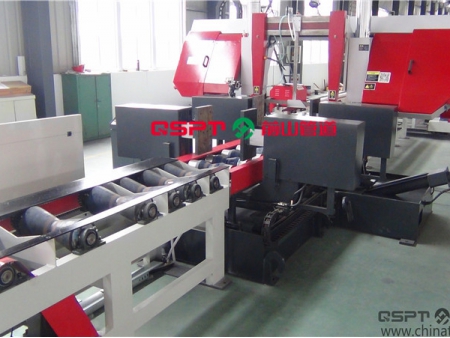

• Dois mecanismos de fixação montados na parte frontal; servo motor sistema de medição de comprimento com parafuso de rolamento de esferas, fixação síncrona de dois lados com cilindros hidráulicos; Transporte centralizado de rolos tipo V embutido; Sistema de controle de velocidade de corte VF contínuo; corte automático contínuo de múltiplas seções de tubos após a pré-definição de dados através da interface homem-máquina.
