Modelo: EPEBM-16Cc/24Cc/32Cc/40Cc/48Cc/60Cc

• Diâmetro do tubo aplicável: DN600/DN800/DN1000/DN1200/DN1500
• Espessura da parede de tubo aplicável: 4-90mm; 6-180MM
• Materiais aplicáveis: aço de carbono, aço de liga, aço inox, aço criogénico, etc.
• Forma de bisel: U, X, V e duplo V
• Direcção de corte: Alimentação de corte diferencial automático e radial ou alimentação para corte com motor semi-automático e axial (frequência de entrada); alimentação de corte com motor NC radial ou alimentação de corte com motor NC axial
• Direcção retrátil: retração com motor automático radial ou retração com motor automático axial (frequência de entrada); retração com motor NC radial ou retração com motor NC axial
• Acionado pelo: Motor
• Sistema de fixação: peça de trabalho é fixada pelo cilindro hidráulico e centralização automaticamente
• Sistema de suporte: Parafuso de elevação ajustável
• Rev do eixo principal: Controlo de velocidade variável e frequência variável
• Deslocamento axial: 80mm (eixo principal) 100mm (cabeça da máquina); 150mm (eixo principal), 300mm (cabeça da máquina)
• Angulo de inclinação do repouso da ferramenta: 0°~45°
• Deslocamento transversal: ±50MM; ±100MM
• Sistema de controlo: controlador PLC; controlador CNC
• Alinhamento automático: Na extremidade do sistema de transporte da máquina de biselamento pode ser equipada com dispositivo de elevação, se necessário para ajustar automaticamente a elevação central do tubo para bisel com diâmetros diferentes
• Sistema de transporte: sistemas de transporte VF para biselamento de extremidade conduzidos pelo motor são instalados nos lados dianteiros e traseiros da máquina de biselamento caso seja necessário.

Aplicações

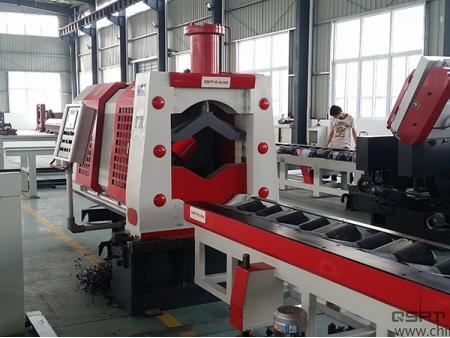

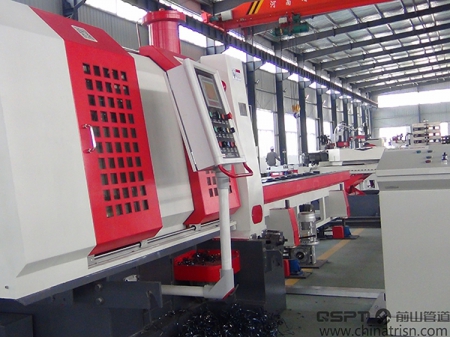

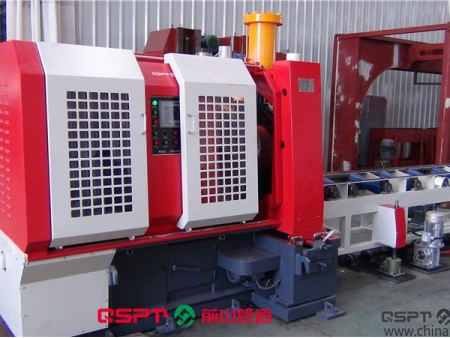

A máquina de biselamento de extremidade de tubo com controlo numérico é usada para usinagem de bisel com formato U ou V para uma série de tubos com estrutura da parede pesada.

• A máquina de biselamento de extremidade de tubo com controle numérico fornece bom desempenho em linha (designada de acordo com equipamento para produção em linha ).
• Dispõe de velocidade de biselamento de ≤5Min /bisel de tubo (DN200 SCH40).
• Dispõe de bisel de corte de: corta um tubo com outros equipamentos tal como serra de fita e depois efectua a usinagem de cada bisel.
• A qualidade da máquina de biselamento de extremidade de tubo com controlo numérico é muito boa.
• Braçadeira de centralização superior e inferior com motor hidráulico e haste do parafuso; alimentação diferencial radial, descarga motorizada ou alimentação / descarga controlada por motor comum axial; Parâmetros predefinidos através da tela de toque do PLC; Controle PLC ou CNC; suporte especial para ferramentas CNC; lâmina de controle numérico padrão sem refrigerante; Forma de bisel: V, duplo V e U; Aplicável para o chanframento radial ou axial de tubos de parede STD e biselamento radial de tubos de parede espessa.
