Máquina de solda para andaime padrão
Máquina de solda para andaime / Máquina de solda para estrutura de aço / Máquina de soldadura automatizada
Características

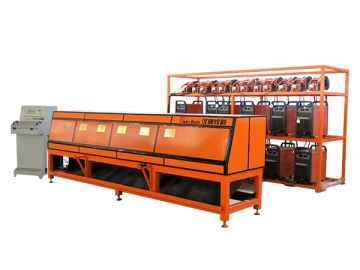

A máquina de solda para andaimes padrão, é adequada para soldar pilares tipo 4-6 folhas.
A estrutura de aço, utiliza métodos retangulares de soldagem dos tubos e estrutura estável, combinado com o ponto médio para a limpeza de respingos de solda, faz com que a máquina de solda seja mais eficiente.

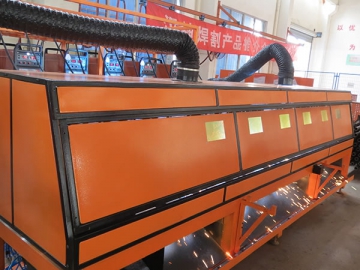

A alimentação do fio, controle de integração de energia e controle de potência são colocados na prateleira de trabalho e dividida em 2 níveis para economizar espaço. A máquina de solda para andaimes, também vem equipada com equipamento resistente à poeira.
A utilização de uma escova elétrica conduz eletricidade para proteger o rolamento e as outras peças giratórias. Há proteção extra acrescentado para o levantamento da tocha de soldagem.
Conteúdo do projeto

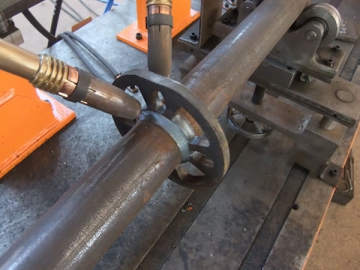

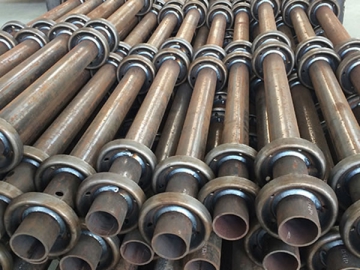

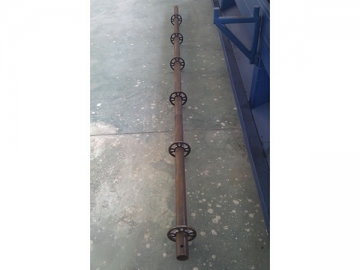

A solda automatizada das costuras circular dos pilares de andaimes e conjunto fixador, bem como os 6 fixadores e 12 máquinas de solda, funcionam simultaneamente para uma solda de alta qualidade das peças de trabalho, para atender aos padrões do cliente.
| Nome | Notas | |
| Máquinas equipamentos importante | HJSJ-6F | |
| 1 | Estrutura de aço de alta resistência de máquinas-ferramenta cama | |
| 2 | Caixa de ferramenta para máquinas | Inclui 3 mandíbulas pneumáticas, gerador de eletricidade, desacelerador |
| 3 | Estoque fixo | |
| 4 | Sistema de elevação do maçarico de soldagem | Ajuste vertical e lateral |
| 5 | Sistema de escova condutiva | Contatar condução, proteger a estrutura em execução |
| 6 | Sistema de fixação da bandeja | Bandeja pólo, pinça pneumática |
| 7 | Sistema de proteção | Porta de proteção pneumática |
| Sistema de circuito de gás | Compressor de ar não incluído | |
| 1 | Cilindro Padrão | Incluem úmido |
| 2 | Válvula direcional eletromagnética | |
| 3 | Peças pneumáticas | Tubo de gás, do conector da unidade F.R.L e etc. |
| Sistema de controle elétricos | | |
| 1 | Painel elétrico | Combinados circuitos elétricos e gás |
| 2 | Circuito lógico do relé | |
| 3 | Controlador programável (CLP) | |
| 4 | Unidade de frequência variável (UFV) | |
| 5 | Acessórios eléctricos | Fio, titular, quadro e botão indicador |
| Potência de solda | | |
| 1 | Potência de solda | Máquina de solda de blindagem de gás CO2 inversora HC-350D |
| 2 | Sistema de alimentação do fio | Alimentador de fio |
| 3 | Tocha de soldagem | |
| 4 | Caudalímetro de gás | |
| Sistema anti-pó | Optar por método direto anti-pó | |
