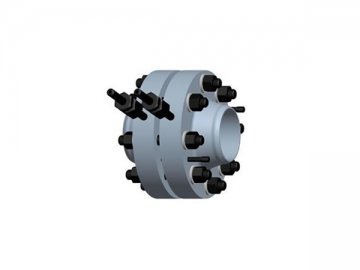

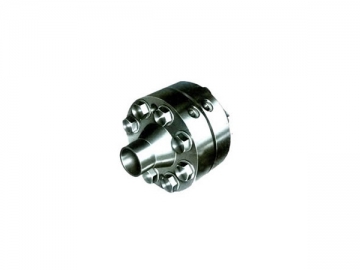

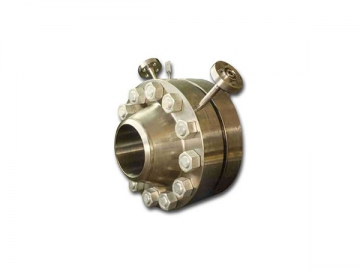

Flange de orifício
Descrição:
Um flange de orifício forjado tem um buraco perfurado através da face de flange perpendicular ao tubo, e utiliza parafusos anexados ao flange separado, tornando a inspeção e substituição da placa de orifício mais fácil e conveniente. Ele é usado para medir a taxa de fluxo de material através do sistema de tubagem.
Padrão:
ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, MSS SP44, API 6A, BS4504, BS10, EN1092, JIS, UNI, DIN.
Material:
Aço carbono: ASTM A105, 20 #, Q235, 16Mn
Aço inox: ASTM A182 F304, 304L, F316, 316L
Aço de liga: ASTM A182 F1, F9, F11, F91, A182F12, A182F11, 12Cr1MoV, A335P22
Tamanho:
3/8 " a 60"
DN10 ~ DN4000
Classe de pressão:
Sistema inter-americano: Classe 150, Classe 300, Classe 400, Classe 600, Classe 900, Classe 1500 e Classe 2500
Tipo de selagem de superfície:
Face plana, face elevada, face de juntas anelares, face solta, fêmea/macho grande, fêmea/macho pequeno, lingueta e sulco grande, lingueta e sulco pequeno.
