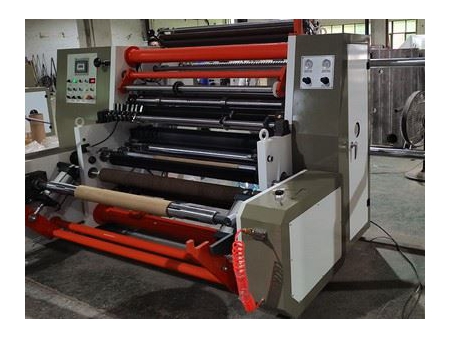

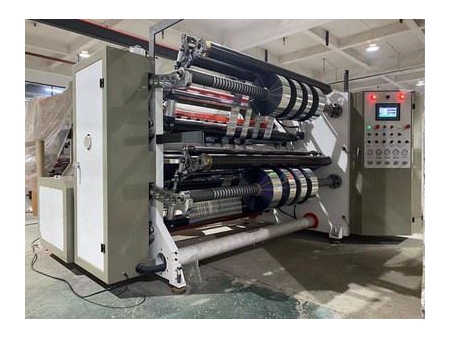

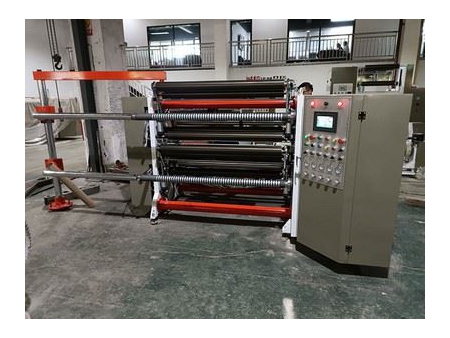

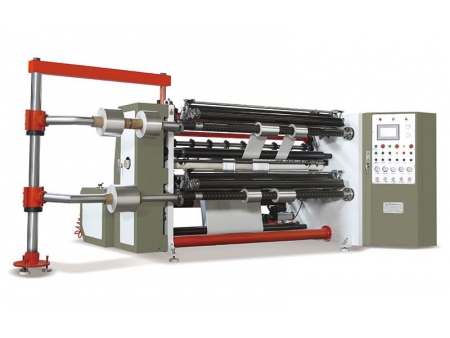

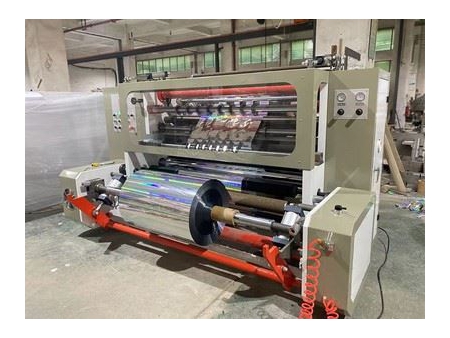

Máquina de corte longitudinal de alta velocidade (carregamento pneumático), DFQ-A

Solicite uma cotação

Sobre nós: http://witymachinery.com.pt/2-3-1-automatic-slitting-machine2.html

Esta máquina de corte longitudinal de alta velocidade se adapta ao corte de vários materiais enrolados do tipo ultra-grande, tais como papel, papel de vidro, papel de alumínio, folha de alumínio, adesivo, filme (PVC, OPP, PET, CPP) para a indústria de embalagens flexíveis. Ele pode cortar e rebobinar diferentes larguras de materiais em rolo, que é equipado com controle PLC, LPC ou sistema de guia de bobina EPC. Possui faca redonda e faca de barbear, respectivamente para corte de papel e corte de filme.

Características

O sistema de desenrolamento pode trabalhar com LPC ou sistema de guiamento contínuo automático EPC

PLC controle por tela tátil

Lâmina redonda e dispositivo de corte da lâmina.

Rolo de guia com sistema de rolamento de alta qualidade.

Rolo de prensagem de rebobinamento com estrutura de prensagem constante para garantir um rebobinamento estável.

O usuário pode escolher sistema de prateleira de descarga de acordo com as suas necessidades (opção).

Com estrutura de rebobinamento tipo cantilever

Estrutura de carregamento manual do rebobinador

Rebobinar pelo eixo diferencial de deslizamento (opção)

Conversor de frequência de marca YASKAWA para regulação de velocidade do motor (opção)

Especificações

Modelo	DFQ-A1	DFQ-A2	DFQ-A3
Diâmetro máximo de desenrolamento	￠600mm	￠600mm	￠600mm
Diâmetro máximo de rebobinamento	￠500mm	￠500mm	￠500mm
Largura máxima	1100mm ou 1300mm
Largura mínima de corte	50mm	50mm	50mm
Controle de orientação da Web	Fotocélula	Fotocélula	Fotocélula
Precisão	≤±0.5mm	≤±0.5mm	≤±0.5mm
Sistema de acionamento principal	Um motor	Dois motores	Três motores
Estilo de controle	PLC tela tátil	PLC tela tátil	PLC tela tátil
Estilo de controle de tensão	Regulação automática do cone
Velocidade mecânica	0-250m/min	0-350m/min	0-350m/min
Eixo de desbobinamento	Eixo de ar	Eixo de ar	Eixo de ar
Eixo de rebobinamento	Eixo de ar	Eixo deslizante diferencial	Eixo de ar (padrão) ou eixo deslizante diferencial (opção)
Peso	Cerca de 2500kg	Cerca de 3000kg	Cerca de 3000kg
