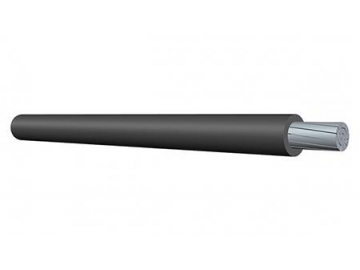

Cabo revestido RHH/RHW-2/USE
Aplicação
O cabo revestido RHH/RHW-2/USE é adequado para aplicação comercial e industrial. Ele pode ser instalado no interior e exterior tanto nos lugares secos como húmidos tais como canal a cabo, tubulação subterrânea, e alguns outros. Além disso, este cabo resistente a calor suporta instalação subterrânea e instalação de enterramrento direto.
Com a tensão nominal de 600V, o cabo RHH/RHW-2/USE é produzido em conformidade com a norma NEC. Entretanto, ele pode ser usado para operação contínua, condição de sobrecarga de emergência e condições de curto cirrcuito com a temperatura máxima de 90°C, 130°C e 250°C respetivamente.
Construção
1. Condutor de liga de alumínio AA-8000
2. Bainha isolante preta de polietileno (XLP) de ligação cruzada com boa resistência a abrasão, humidade, calor e luz do sol.
Padrão
O cabo revestido RHH/RHW-2/USE é estritamente produzido de acordo com as normas UL 44 (RHH ou RHW-2) e normas UL 854 (USE-2). Além do mais, o cabo de potência está em conformidade com as especificações federais A-A-59544 e requisitos especificados na NEC.
Instalação
Para eficiência elevada, o cabo condutor simples pode ser em paralelo ou multiplexados. Entretanto, pré-instalação de canalização também está disponível.
| Tamanho do condutor (AWG ou kcmil) | Espessura da bainha de isolamento (mils) | O.D. nominal (mils) | Ampacidade permitida * (Amps) | Peso líquido aproximado por 1000ft (lbs) | ||
| 60℃ | 75℃ | 90℃ | ||||
| 8 | 60 | 257 | 30 | 40 | 45 | 36 |
| 6 | 60 | 292 | 40 | 50 | 60 | 49 |
| 4 | 60 | 336 | 55 | 65 | 75 | 65 |
| 2 | 60 | 391 | 75 | 90 | 100 | 94 |
| 1 | 80 | 462 | 85 | 100 | 115 | 126 |
| 1/0 | 80 | 499 | 100 | 120 | 135 | 151 |
| 2/0 | 80 | 539 | 115 | 135 | 150 | 182 |
| 3/0 | 80 | 586 | 130 | 155 | 175 | 221 |
| 4/0 | 80 | 638 | 150 | 180 | 205 | 269 |
| 250 | 95 | 713 | 170 | 205 | 230 | 326 |
| 300 | 95 | 763 | 190 | 230 | 255 | 381 |
| 350 | 95 | 809 | 210 | 250 | 280 | 435 |
| 400 | 95 | 852 | 225 | 270 | 305 | 488 |
| 500 | 95 | 929 | 260 | 310 | 350 | 595 |
| 700 | 110 | 1100 | 310 | 375 | 420 | 829 |
| 750 | 110 | 1131 | 320 | 385 | 435 | 881 |
| 1000 | 110 | 1283 | 375 | 445 | 500 | 1145 |
