Modelo BC02: Conectores DIN (5 pinos)

Solicite uma cotação

Sobre nós: http://thesolarconnector.com.br/2-2-bc02-circular-connectors.html

Nossos conectores CA trifásicos apresentam uma grande capacidade de transporte de corrente, uma excelente resistência à luz UV e altas temperaturas, tornando-o ideal para o uso na conexão de inversores de média potência. A estrutura externa é fabricada com PA66 importado de alta qualidade. A estabilidade e a confiabilidade são asseguradas graças ao sistema de acoplamento de encaixe

Alcance de energia: 20kw-30kw, three-phase
Voltagem nominal: 690V (TUV)
Corrente nominal: 50A（10mm2）
Núcleos de eletrodo: 4P PE
Resistência de contato: ≤5mΩ
Classificação à prova de água: IP67(1m,30m)
Espessura do fio aplicável: 4-16mm2
Diâmetro externo do cabo (DE): 15-24mm
Temperatura de operação: -40℃~ 85℃

BC02(H9)

Art. No.(TUV, CQC 690V): BC02-5M65-19 (Cabo: 6/10/16 mm²)
Art. No.(TUV, CQC 690V): BC02-5F65-09(Cabo:6/10/16mm2)

Parâmetros técnicos

Geral

Número de pinos	4P PE
Corrente nominal	50A(quando usa um fio de10mm²)
Voltagem nominal	690V
Resistência de contato	≤1mΩ
Voltagem suportável por impulso nominal	6000V AC
Categoria de sobre voltagem	Ⅲ
Grau de poluição	2(acoplado)
Classificação à prova de água	IP67(1m, 30min)
Inserir o ferro e retirar a força	50~100N
Classificação de inflamabilidade	UL94-V0
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Espessura do fio aplicável	2.5/4/6/10/16mm² ou 14/12/10/8/6AWG
Diâmetro externo do cabo	15~24mm
Sistema de bloqueio	Baioneta

Modelo

Género da conexão	Macho
Conexão de instalação eléctrica	Tipo parafuso
Tamanho do parafuso	M4X0.7(“--”Tipo)

Estândar

PPP 59015A:2013	TUV- Requisitos e testes de segurança
RoHS Compatível	Sim

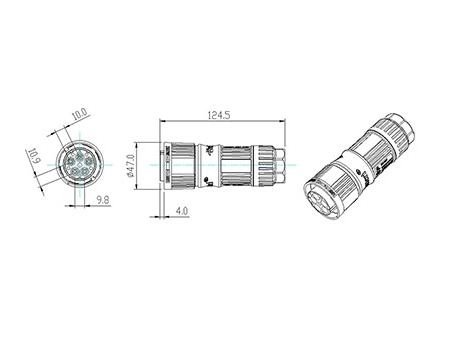

Dimensão

Comprimento	47.0mm
Largura	47.0mm
Peso	124.5mm

BC02(H6)

Art. No.(TUV, CQC 690V): BC02-5M65-16(cable:2.5/4/6mm2)
Art. No.(TUV, CQC 690V): BC02-5F65-06 (Cable: 2.5/4/6 mm²)

Parâmetros técnicos

Geral

Número de pinos	4P PE
Corrente nominal	50A(quando usa um fio de10mm²)
Voltagem nominal	690V
Resistência de contato	≤1mΩ
Voltagem suportável por impulso nominal	6000V AC
Categoria de sobre voltagem	Ⅲ
Grau de poluição	2(acoplado)
Classificação à prova de água	IP67(1m, 30min)
Inserir o ferro e retirar a força	50~100N
Classificação de inflamabilidade	UL94-V0
Temperatura nominal	-40℃~ 85℃

Dados de conexão

Espessura do fio aplicável	2.5/4/6/10/16mm² ou 14/12/10/8/6AWG
Diâmetro externo do cabo	15~24mm
Sistema de bloqueio	Baioneta

Modelo

Género da conexão	Fêmea
Conexão de instalação eléctrica	Tipo parafuso
Tamanho do parafuso	M4X0.7(“--”tipo)
Métrica da rosca fixa	M32
Tamanho externo do painel	Φ32.3 0.2/0

Materiais

Material externo e dialétrico	PA66 (25% GF)
Material de contato	Liga de CuZn (corte)
Superfície de contato	Estanhado / Prateado
Anel de vedação	Silício

Estândar

EN 61535:2012 PPP 59015A:2013	IEC e VED- Requisitos e testes de segurança
UL6703A	USA e Canada - Requisitos e testes de segurança
RoHS Compatível	Sim

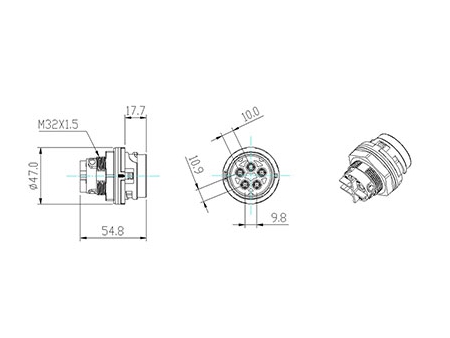

Dimensões

Comprimento	47.0mm
Largura	47.0mm
Peso	54.8mm
