CMO1530-R-A Máquina de corte a laser de fibra para tubos e chapas
| Modelo | CMO1530-R-A | CMO1540-R-A | CMO2040-R-A | CMO2060-R-A |
| Área de trabalho das chapas (mm) | 1500×3000 | 1500×4000 | 2000×4000 | 2000×6000 |
| Diâmetro dos tubos (mm) | 20-φ220(estândar), 10-φ150 (opcional) | |||
| Comprimento máximo do tubo (mm) | 6000 | |||
| Dimensão total (mm) | 7800×3300×1800 | 7800×3800×1800 | 8100×3800×1800 | |
| Energia do laser (w) | 500-3000 | |||
| Velocidade máxima de trabalho (m/min) | 60 | |||
| Precisão de posicionamento (mm) | ±0.03/1000 | |||
| Energia da maquina (Kw) | 20 | 23 | ||
| Peso (Kg) | 5000 | 5500 | 6000 | 7000 |
| Alimentação | Trifásica 380V/50Hz/60Hz | |||
| Ambiente de trabalho | Temp.: 0~ 45°C; Humidade≤80%; água não condensada | |||
Amostras:

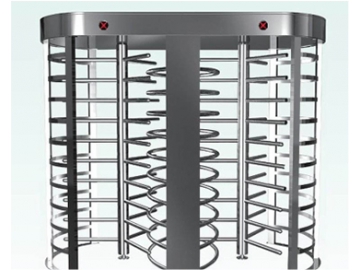

- Corte a laser de tubo sem aço inox

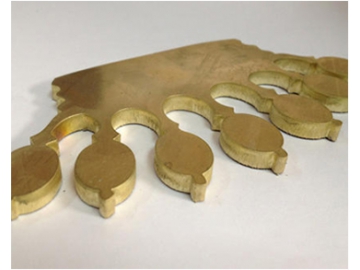

- Corte a laser de chapas em latão

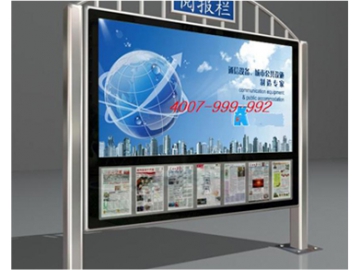

- Corte a laser de painéis publicitários de metal

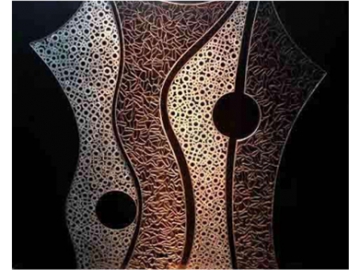

- Corte a laser de tela de metal
Propriedades
1.Esta máquina é desenhada com uma estrutura tipo pórtico duplo de pinhão e cremalheira, acionada com servo motor duplo, MHMD com ótimo torque e aceleração de 0.8G que assegura uma maior eficiência de produção.
2.O mandril pneumático centralizado realiza uma fixação dupla simétrica e independente, que não requer intervenção ou ajuste manual.
3.A máquina de fresar tipo pórtico importada de grande escala com uma precisão geométrica dentro dos 0.03 mm é soldada por tubo quadrado de elevada resistência e chapa de ferro, apresentando elevada precisão e estabilidade.
4.A trave-mestra é produzida pelo perfil de alumínio crispado através do processo de acabamento, apresentando um peso leve, elevada rigidez e desempenho dinâmico.
5.O gerador a laser IPG da Alemanha possui uma elevada eficiência de tomada para a parede superior a 30%, economizando enormemente energia e alcançando a mais alta eficiência de produção.
6.A cabeça da máquina de corte a laser realiza movimentos tipo “leapfrog” e parabólicos entre os contornos do corte. O salto automático do eixo é realizado enquanto os contornos são alternados para aumentar significativamente a eficiência do corte.
7.A máquina de corte a laser possui funções de deteção como: uma diagnose automática, isolamento, análise e exibição dos dados das falhas, apresentando uma solução rápida de problemas e redução efetiva aos custos de manutenção.
8.O software de corte a laser profissional, altamente compatível com o sistema de corte, é capaz de cortar chapa e tubos. Possui um gráfico de layout, aresta automática, funções de suavização de cantos afiados, pode executar funções de perfuração de elevada velocidade e digitalização de matriz rápida.
