Máquina de corte de perfis de borracha

Solicite uma cotação

Sobre nós: http://jl-rubbermachine.com.br/1-5-15-breaking-machine.html

JZD-X-I

JZD-X-II

JZD-X-III

JZD-X-IV

JZD-X-I: Quebra de um lado do suporte
JZD-X-II: Quebra de ponte dupla de suporte plano
JZD-X-III: Quebra de ponte dupla após a pré-moldagem
JZD-X-IV: Quebra de ponte dupla de suporte plano de vedação em balanço

Aplicações
A máquina de corte de perfis de borracha é utilizada para quebrar o suporte de vedações de borracha composta.

Características
Seguro, durável e fácil de operar.

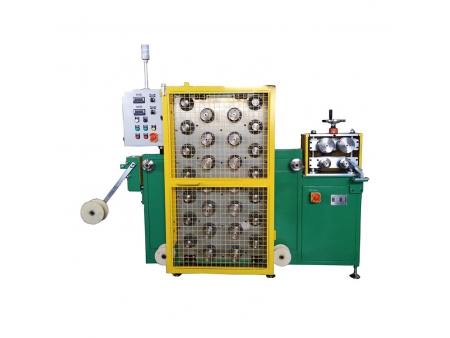

Máquina de corte de perfis de borracha (quebra por fatiga)

Modelo	JZD-X-II
Dimensões	C3800×L1000×A2000mm
Controle de velocidade	Haste oscilante
Velocidade do transportador	3 a 35 m/min, regulação de velocidade de frequência variável
Método de tração	Extrator de correia
Método de quebra	Fatiga
Motor	Um motor de frequência variável é usado para tração e frenagem
Princípio de frenagem (quebra)	A parte superior tem 13 eixos rotativos de potência e a parte inferior tem 12 eixos rotativos não motorizados montados em 12 cilindros. Antes da operação, os cilindros levantam os 12 eixos rotativos para uma posição acima dos 13 eixos rotativos superiores. Quando a tira de borracha passa pelos 13 eixos rotativos superiores, os cilindros pressionam os 12 eixos para baixo até o ponto de parada inferior, fazendo com que a tira de borracha passe pelos 25 eixos separadamente. O equipamento é equipado com um extrator, e a tira de borracha viaja ao redor dos 25 eixos nas direções para frente e para trás sob a tração do extrator, quebrando a tira de aço.

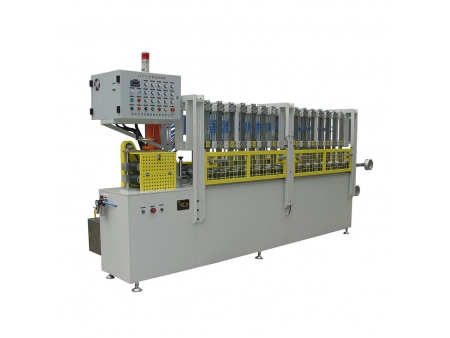

Máquina de corte de perfis de borracha (Crush & stretch breaking off)

Modelo	JZD-X-III
Dimensões	C2000×L1000×A2000mm (sujeito ao desenho do projeto final)
Potência	O motor de tração de exportação é de 0,75 kW e a potência do motor principal é de 3 kW
Velocidade do transportador	-25 m/min, regulação de velocidade de frequência variável
Controle de velocidade	O equipamento é equipado com um sensor de deslocamento para controle de velocidade na entrada, que se adapta automaticamente à velocidade da linha.
Princípio de funcionamento	O equipamento consiste em um dispositivo de tração, estrutura, conjunto de frenagem, caixa de controle elétrico, caixa de operação e dispositivo de haste oscilante. O dispositivo de tração é composto por transmissão de engrenagem e mecanismo de came. Após pressionar o produto, ele arrasta o produto da direita para a esquerda. O dispositivo de roda de frenagem consiste em um came, seguidor e sistema de transmissão por corrente. Ele dobra repetidamente o produto de borracha com um núcleo de aço, causando fadiga e quebra do núcleo de aço. A velocidade da roda transportadora do dispositivo de tração é controlada pela regulação de velocidade de frequência variável e o motor de controle de velocidade é controlado pela haste oscilante, alcançando assim o controle automático da velocidade de transporte do material.
Observação	O comprador precisa fornecer um diagrama transversal do produto de borracha
