Máquina de moldagem de vedação de borracha

Solicite uma cotação

Sobre nós: http://jl-rubbermachine.com.br/1-5-10-rubber-seal-forming-machine.html

JCX-X-I

JCX-X-II

JCX-X-III

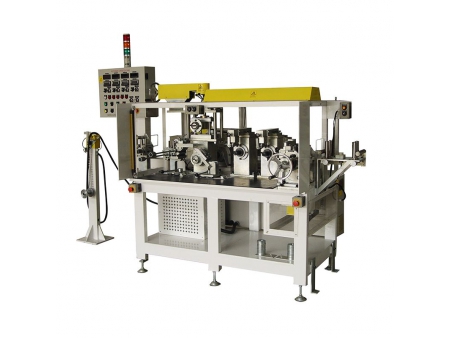

JCX-X-I: Estrutura tipo pórtico com correção de perfil

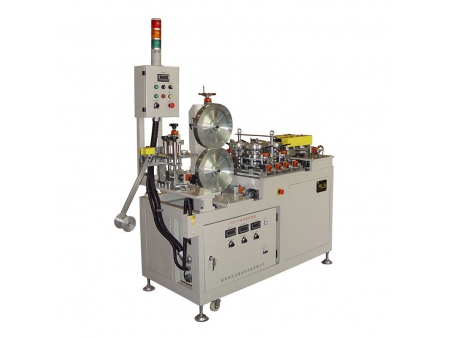

JCX-X-II: Um conjunto de rodas verticais, dois conjuntos de rodas horizontais
JCX-X-III: Roda em perfil Y

Aplicações
A máquina de moldagem de vedações de borracha é utilizada para a conformação final de tiras de vedação de borracha.

Máquina de moldagem de vedação de borracha (Estrutura de acoplamento)

Modelo	JCX-X-I
Dimensões	C2855mm×L645mm×A1400mm (sujeito ao desenho d projeto final)
Transmissão de energia	1 motor redutor aciona dois conjuntos de engrenagens, e as engrenagens superior e inferior produzem dois conjuntos de energia
Estrutura	O eixo de energia é conectado a 3 grupos de mecanismos de conformação por meio de acoplamentos de junta universal.
Mecanismo de conformação	3 conjuntos de mecanismos de conformação (sem rodas de conformação), com uma estrutura de pórtico. Os eixos das rodas de conformação superior e inferior têm energia, e o material dos eixos é 40Cr com têmpera de alta frequência
Molde de ferramentas	3 conjuntos de mecanismos de conformação (sem rodas de conformação) são instalados em uma placa de base de 20 mm de espessura. A placa de base tem rolamentos de esferas para fácil substituição, e o ajuste do eixo superior é controlado mecanicamente com ajuste de display digital.
Faixa de ajuste	A faixa de ajuste central do eixo é de 70-110 mm
Alarme	Os alarmes sonoros e luminosos são acionados em caso de conversor de frequência anormal, motor de transmissão, quebra de material ou interruptor de porta

Máquina de moldagem de vedação de borracha (vertical horizontal wheels)

Modelo	JCX-X-II
Dimensões	C2600×L880×A1170mm (sujeito ao desenho d projeto final)
Motor de acionamento	Grupo de rodas de conformação vertical: motor de frequência variável. Grupo de rodas de conformação horizontal: motor de frequência variável
Tração vertical	Velocidade de transmissão 2 a 35 m/min, controle de velocidade de conversão de frequência
Controle de velocidade	Equipado com um potenciômetro de haste oscilante para adaptação automática à velocidade da linha
Grupo de rodas de conformação vertical	1 par, a roda superior é acionada por um motor independente e pode ser ajustada em até 20 graus. A roda inferior é passiva e ajustável nas direções para frente e para trás. (O grupo de rodas verticais passa por tratamento de têmpera, mas não por endurecimento da superfície. Ele precisa ser ajustado e passar por auto-têmpera e tratamento de superfície de acordo com os requisitos.)
Grupo de rodas de conformação horizontal	2 pares de rodas, cada par pode ser ajustado individualmente nas direções para frente e para trás, bem como para cima e para baixo. É acionado por um motor. (O grupo de rodas de conformação horizontal é finalizado com têmpera e tratamento de superfície.)
Tração vertical	1 conjunto, acionado por um motor independente
Placa guia	Uma placa guia de largura ajustável na entrada, com um rolo de pressão
