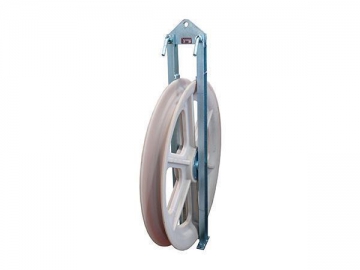

Roldana de grande diâmetro
A Eastern Grid pode fornecer vários tipos de roldanas com diâmetros variados de acordo com os requisitos do cliente. A roldana pode ser de alumínio ou nylon e o seu método de conexão poderá ser personalizado tendo em conta as exigências do cliente.
As polias / roldanas são adequadas para lançamento de condutor máximo de ACSR400.
| Número de encomenda | Modelo | Número de rodas | Carga nominal (kN) | Peso (kg) | Características | |
| 10101 | SHD508 | 1 | 20 | 18 | Roldana de alumínio e borracha | |
| 10102 | SHS508 | 3 | 40 | 61 | Meio: roldana de aço fundido Condutor: roldana de borracha e alumínio | |
| 10103 | SHW508 | 5 | 60 | 93 | ||
| 10104 | SHDN508 | 1 | 20 | 16 | Roldana de nylon MC | |
| 10105 | SHSLN508 | 3 | 40 | 47 | Meio: Roldana de nylon MC Condutor: roda de borracha e alumínio | |
| 10106 | SHWLN508 | 5 | 60 | 79 | ||
| 10107 | SHSQN508 | 3 | 40 | 43 | Roldana de nylon MC | |
| 10108 | SHWQN508 | 5 | 60 | 70 |
Nota: Dimensão da polia / roldana (Diâmetro externo × Diâmetro da raiz × Largura roldana) é Φ508×Φ408×75, mas podemos fornecer uma dimensão da roldana de Φ508×Φ408×100 de acordo com as solicitações dos clientes .
As polias / roldanas são adequadas para lançamento de condutor máximo de ACSR500.
| Número de encomenda | Modelo | Número de roldana | Carga nominal (kN ) | Peso(kg) | Características | |
| 10121 | SHD660 | 1 | 20 | 30 | Roldana de alumínio e borracha | |
| 10122 | SHS660 | 3 | 40 | 106 | Meio:roldana de aço fundido, Condutor :roldana de alumínio | |
| 10123 | SHW660 | 5 | 60 | 150 | ||
| 10124 | SHDN660 | 1 | 20 | 24 | Roldana de nylon MC | |
| 10125 | SHSLN660 | 3 | 40 | 92 | Meio: Roldana de nylon MC Condutor: roda de alumínio de cimentação | |
| 10126 | SHWLN660 | 5 | 60 | 120 | ||
| 10127 | SHSQN660 | 3 | 40 | 76 | Roldana de nylon MC | |
| 10128 | SHWQN660 | 5 | 60 | 110 | ||
| 10129 | SHQZ660 | 7 | 80 | 268 | Meio:roldana de aço fundido Condutor : roda de alumínio de cimentação | |
| 10130 | SHQ660A | 7 | 75 | 190 | Meio: roldana de aço fundido Condutor: roda de nylon MC |
Nota: Dimensão da roldana (Diâmetro externo × Diâmetro da raiz × Largura roldana) de Φ660×Φ560×100,mas podemos fornecer dimensões de roldana de Φ660×Φ560×90 de acordo com as solicitações dos clientes .
As polias / roldanas são adequadas para lançamento de condutor máximo de ACSR630.
| Número de encomenda | Modelo | Número de roldana | Carga nominal (kN ) | Peso(kg) | Características | |
| 10141 | SHDN822 | 1 | 30 | 25 | Nylon MC | |
| 10142 | SHSQN822 | 3 | 60 | 118 | Meio: roldana de aço fundido Condutor : Roda de nylon MC | |
| 10143 | SHWQN822 | 5 | 120 | 180 | ||
| 10146 | SHQ822 | 7 | 120 | 285 | Meio: roldana de aço fundido Condutor : Roda de nylon MC | |
| 10148 | SHJ822 | 9 | 150 | 445 |
- Dimensão da roldana (Diâmetro externo × Diâmetro da raiz × Largura roldana) deΦ822×Φ710×110
- Modelo 10148 é fácil para a montagem de linhas de energia. Condutor e roldanas podem ser desmontados para facilitar o transporte. A dimensão da roldana de aço é de Φ520×Φ400×120 (mm).
- Nós também fornecemos roldana de alumínio reforçado com borracha, nylon MC e polias de nylon reforçados.
As polias / roldanas são adequadas para lançamento de condutor máximo de ACSR720.
| Número de encomenda | Modelo | Número de roldana | Carga nominal (KN) | Peso(kg) | Características | |
| 10151 | SHDN916 | 1 | 50 | 51 | Roldana de nylon MC | |
| 10152 | SHSQN916 | 3 | 75 | 120 | ||
| 10153 | SHWQN916 | 5 | 150 | 200 |
Nota:Dimensão da roldana (Diâmetro externo × Diâmetro da raiz × Largura roldana): Φ916×Φ800×110(mm).
As polias / roldanas são adequadas para lançamento de condutor máximo de ACSR900.
| Número de encomenda | Modelo | Número de roldana | Carga nominal (KN) | Peso(kg) | Características | |
| 101 60 | SHDN9 2 6 | 1 | 50 | 5 4 | Roldana de nylon MC | |
| 101 61 | SHSQN9 2 6 | 3 | 105 | 1 85 | Meio: Roldana de nylon MC Condutor : Roda de nylon de cimentação | |
| 101 62 | SHWQN9 2 6 | 5 | 1 80 | 308 |
Nota: Dimensão da roldana (Diâmetro externo × Diâmetro da raiz × Largura roldana): Φ926×Φ800×125(mm).
As polias / roldanas são adequadas para lançamento de condutor máximo de ACSR1120.
| Número de encomenda | Modelo | Número de roldana | Carga nominal (KN) | Peso(kg) | Características | |
| 101 65 | SHDN 1040 | 1 | 50 | 60 | Roldana de nylon MC | |
| 101 66 | SHSQN 1040 | 3 | 105 | 200 | Meio: Roldana de nylon MC Condutor : Roda de nylon de cimentação | |
| 101 67 | SHWQN 1040 | 5 | 1 80 | 330 |
Nota:Dimensão da roldana (Diâmetro externo × Diâmetro da raiz × Largura roldana): Φ1040×Φ900×125(mm).
Este tipo de roldana é principalmente usado para transporte de condutores e para proteção.
- Número de encomenda: 10228
- Carga nominal: 2kN
- Condutores (mm): 3×120+1×95
- Dimensão: Φ115×120 (mm)
- Peso: 2.7 kg
