Introdução do produto
1. O tee de redução ranhurado é feito de ferro dúctil.
2. Tinta laranja sem chumbo é revestida no tee de tubo ranhurado.
3. Esses tees de tubo estão em conformidade com os padrões ASTM A536.
4. Cada um é listado pela UL e aprovado pela FM.

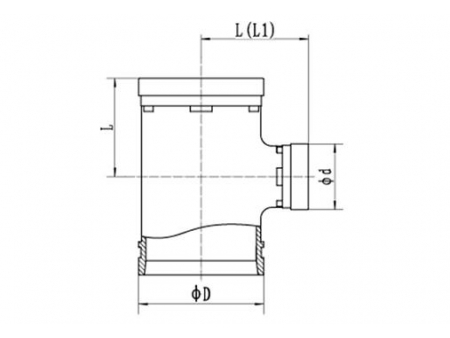

Desenho dimensional
Dados técnicos
Tee de redução ranhurado XGQT03
Tamanho nominal mm/in  Tubo O.D mm/in  Dimensões  Pressão operacional(psi)
L(mm) D d
L L1 L mm mm
SHORT SHORT( )
50×32 60.3×42.4 70 60 42 300
2×11/4 2.375×1.669
50×40 60.3×48.3 70 60 48
2×11/2 2.375×1.9
65× 32 73×42.4 76 73 42
21/2x11/4 2.875×1.669
65× 40 73×48.3 76 73 48
21/2x11/2 2.875×1.9
65× 50 73×60.3 76 73 60
21/2x2 2.875×2.375
65× 32 76.1× 42.4 76 76 42
21/2x11/4 3× 1.669
65× 40 76.1× 48.3 76 76 48
21/2x11/2 3× 1.9
65× 50 76.1×60.3 76 76 60
21/2x2 3×2.375
80× 32 88.9× 42.4 86 89 42
3x11/4 3.5× 1.669
80× 40 88.9× 48.3 86 89 48
3x11/2 3.5× 1.9
80× 50 88.9×60.3 86 89 60
3× 2 3.5×2.375
80×65 88.9×73 86 89 73
3x21/2 3.5×2.875
80×65 88.9×76.1 86 89 76
3x21/2 3.5×3
100×50 108×60.3 90 98* 102 108 60
4×2 4.25×2.375
100×65 108×73 90 98* 102 108 73
4x21/2 4.25×2.875
100×65 108×76.1 90 98* 102 108 76
4x21/2 4.25×3
100×80 108×88.9 90 98* 102 108 89
4×3 4.25×3.5
100×32 114.3×42.4 90 98* 102 114 42
4x11/4 4.5×1.669
100×40 114.3×48.3 90 98* 102 114 48
4x11/2 4.5×1.9
100×50 114.3×60.3 90 98* 102 114 60
4×2 4.5×2.375
100×65 114.3×73 90 98* 102 114 73
4x21/2 4.5×2.875
100×65 114.3×76.1 90 98* 102 114 76
4x21/2 4.5×3
100×80 114.3×88.9 90 98* 102 114 89
4×3 4.5×3.5
125×65 133×76.1 105 121 133 76
5x21/2 5.25×3
125×80 133×88.9 105 121 133 89
5×3 5.25×3.5
125×100 133×108 105 121 133 108
5×4 5.25×4.25
125×100 133×114.3 105 121 133 114
5×4 5.25×4.5
125×50 139.7×60.3 105 121 140 60
5×2 5.5×2.375
125×65 139.7×76.1 105 121 140 76
5x21/2 5.5×3
125×80 139.7×88.9 105 121 140 89
5×3 5.5×3.5
125×100 139.7×108 105 121 140 108
5×4 5.5×4.25
125×100 139.7×114.3 105 121 140 114
5×4 5.5×4.5
125×125 139.7×133 105 121 140 133
5×5 5.5×5.25
125×50 141.3×60.3 105 121 141 60
5×2 5.563×2.375
125×65 141.3×73 105 121 141 73
5x21/2 5.563×2.875
125×80 141.3×88.9 105 121 141 89
5×3 5.563×3.5
125×100 141.3×114.3 105 121 141 114
5×4 5.563×4.5
150×65 159×76.1 110 120* 130 159 76
6x21/2 6.25×3
150×80 159×88.9 110 120* 130 159 89
6×3 6.25×3.5
150×100 159×108 110 120* 130 159 108
6×4 6.25×4.25
150×100 159×114.3 110 120* 130 159 114
6×4 6.25×4.5
150×125 159×133 110 120* 130 159 133
6×5 6.25×5.25
150×125 159×139.7 110 120* 130 159 140
6×5 6.25×5.5
150×50 165.1×60.3 110 120* 130 165 60
6×2 6.5×2.375
150×65 165.1×76.1 110 120* 130 165 76
6x21/2 6.5×3
150×80 165.1×88.9 110 120* 130 165 89
6×3 6.5×3.5
150×100 165.1×108 110 120* 130 165 108
6×4 6.5×4.25
150×100 165.1×114.3 110 120* 130 165 114
6×4 6.5×4.5
150×125 165.1×133 110 120* 130 165 133
6×5 6.5×5.25
150×125 165.1×139.7 110 120* 130 165 140
6×5 6.5×5.5
150×50 168.3×60.3 110 120* 140 168 60
6×2 6.625×2.375
150×65 168.3×76.1 110 120* 140 168 76
6x21/2 6.625×3
150×80 168.3×88.9 110 120* 140 168 89
6×3 6.625×3.5
150×100 168.3×108 110 120* 140 168 108
6×4 6.625×4.25
150×100 168.3×114.3 110 120* 140 168 114
6×4 6.625×4.5
150×125 168.3×133 110 120* 140 168 133
6×5 6.625×5.25
150×125 168.3×139.7 110 120* 140 168 140
6×5 6.625×5.5
200×65 219.1×76.1 146 174 219 76
8x21/2 8.625×3
200×80 219.1×88.9 146 174 219 89
8×3 8.625×3.5
200×100 219.1×108 146 174 219 108
8×4 8.625×4.25
200×100 219.1×114.3 146 174 219 114
8×4 8.625×4.5
200×125 219.1×133 146 174 219 133
8×5 8.625×5.25
200×125 219.1×139.7 146 174 219 140
8×5 8.625×5.5
200×150 219.1×159 146 174 219 159
8×6 8.625×6.25
200×150 219.1×165.1 146 174 219 165
8×6 8.625×6.5
250×80 273×88.9 190 273 89
10×3 10.75×3.5
250×100 273×108 190 273 108
10×4 10.75×4.25
250×100 273×114.3 190 273 114
10×4 10.75×4.5
250×125 273×133 190 273 133
10×5 10.75×5.25
250×125 273×139.7 190 273 140
10×5 10.75×5.5
250×125 273×141.3 190 273 141
10×5 10.75×5.563
250×150 273×159 190 273 159
10×6 10.75×6.25
250×150 273×165.1 190 273 165
10×6 10.75×6.5
250×150 273×168.3 190 273 168
10×6 10.75×6.625
250×200 273×219.1 190 273 219
10×8 10.75×8.625
300×150 323.9×159 220 325 159
12×6 12.75×6.25
300×150 323.9×165.1 220 325 165
12×6 12.75×6.5
300×150 323.9×168.3 220 325 168
12×6 12.75×6.625
300×200 323.9×219.1 220 325 219
12×8 12.75×8.625
300×250 323.9×273 220 325 273
12×10 12.75×10.75

A empresa LEDE projeta e fabrica conexões de junção para sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de tees redução ranhurados na China, fornece produtos de junção de tubos e controle de fluxo para sistema de proteção contra incêndio e controle de fluxo de água. Existem diferentes tamanhos de conexões de tês de redução de tubos para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamentos de automação completos e experiência em fabricação, a empresa LEDE fornece tês redutores de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
