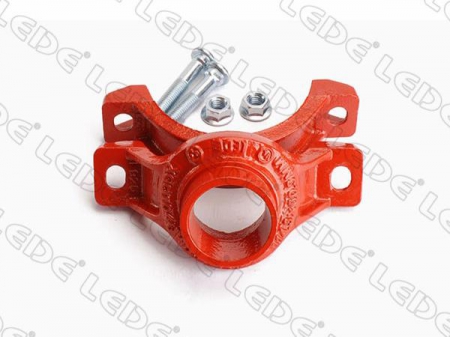

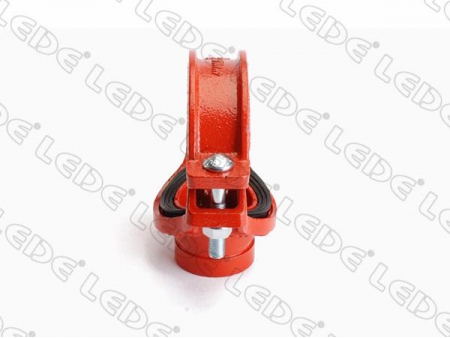

Tee mecânico ranhurado
Introdução do produto

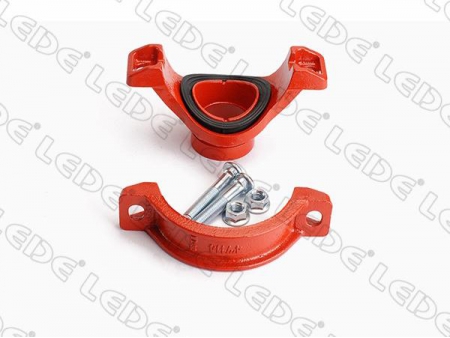

Tees mecânicos são conexões de tubos que são usadas no lugar de conexões fundidas de fluxo total. O tê mecânico ranhurado é fundido em ferro dúctil em duas metades iguais: uma sendo a saída, a outra sendo a tira. Um furo grande é perfurado ou cortado no tubo no local onde o ramal ou dispositivo é necessário. O tê mecânico é montado ao redor do tubo, posicionando o colar dentro do furo e, em seguida, envolvendo uma junta de borracha resiliente adequada para aquele sistema de tubulação específico. Os parafusos são então fixados, tornando o ramal mais seguro. Os tês mecânicos são destinados a conectar a tubulação diretamente ao sistema. As saídas de conexão são fornecidas com roscas de tubo fêmea (FPT) ou tubos ranhurados. Essas são conexões de tubo que economizam mão de obra e são projetadas para fornecer excelente flexibilidade e economia de custos aos contratantes, tanto em mão de obra quanto em materiais.
Características
Construção em ferro dúctil
Tinta laranja sem chumbo
Em conformidade com os padrões ASTM A536
Listado pela UL, aprovado pela FM

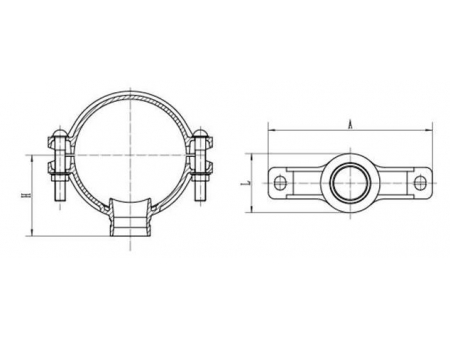

| Tamanho nominal mm/in | Tubo O.D mm/in | Dimensões | Parafuso/ | Dimensão do furo (mm) | Pressão operacional (psi) | ||
| A | L | H | N.º.-tamanho (mm) | ||||
| mm | mm | mm | |||||
| 50× 25 | 60.3× 33.7 | 120 | 64 | 70 | 3/8×2 (M10×50) | φ38 | 300 |
| 2× 1 | 2.375× 1.327 | ||||||
| 50× 32 | 60.3× 42.4 | 120 | 72 | 70 | φ46 | ||
| 2x11/4 | 2.375× 1.669 | ||||||
| 50× 40 | 60.3× 48.3 | 120 | 72 | 70 | φ46 | ||
| 2x11/2 | 2.375× 1.9 | ||||||
| 65× 25 | 73× 33.7 | 139 | 64 | 73 | 3/8×2-1/8 (M10×55) | φ38 | |
| 21/2x1 | 2.875× 1.327 | ||||||
| 65× 32 | 73× 42.4 | 139 | 72 | 73 | φ46 | ||
| 21/2x11/4 | 2.875× 1.669 | ||||||
| 65× 40 | 73× 48.3 | 139 | 79 | 75 | φ53 | ||
| 21/2x11/2 | 2.875× 1.9 | ||||||
| 65× 25 | 76.1× 33.7 | 139 | 64 | 73 | φ38 | ||
| 21/2x1 | 3× 1.327 | ||||||
| 65× 32 | 76.1× 42.4 | 139 | 72 | 73 | φ46 | ||
| 21/2x11/4 | 3× 1.669 | ||||||
| 65× 40 | 76.1× 48.3 | 139 | 79 | 75 | φ53 | ||
| 21/2x11/2 | 3× 1.9 | ||||||
| 80×25 | 88.9×33.7 | 155 | 64 | 82 | φ38 | ||
| 3× 1 | 3.5× 1.327 | ||||||
| 80× 32 | 88.9× 42.4 | 155 | 72 | 82 | φ46 | ||
| 3x11/4 | 3.5× 1.669 | ||||||
| 80× 40 | 88.9× 48.3 | 155 | 79 | 82 | φ53 | ||
| 3x11/2 | 3.5× 1.9 | ||||||
| 80× 50 | 88.9× 60.3 | 155 | 90 | 82 | φ64 | ||
| 3× 2 | 3.5× 2.375 | ||||||
| 100×50 | 108×60.3 | 172 | 90 | 92.5 | 1/2×2-5/8 (M12×65) | φ64 | |
| 4×2 | 4.25×2.375 | ||||||
| 100×65 | 108×76.1 | 172 | φ80 | ||||
| 4x21/2 | 4.25×3 | ||||||
| 100×25 | 114.3×33.7 | 181 | 64 | 95.5 | φ38 | ||
| 4× 1 | 4.5×1.327 | ||||||
| 100×32 | 114.3×42.4 | 181 | 72 | 95.5 | φ46 | ||
| 4x11/4 | 4.5×1.669 | ||||||
| 100×40 | 114.3×48.3 | 181 | 79 | 95.5 | φ53 | ||
| 4x11/2 | 4.5×1.9 | ||||||
| 100×50 | 114.3×60.3 | 181 | 90 | 95.5 | φ64 | ||
| 4×2 | 4.5×2.375 | ||||||
| 100×65 | 114.3×73 | 181 | φ70 | ||||
| 4x21/2 | 4.5×2.875 | ||||||
| 100×65 | 114.3×76.1 | 181 | φ70 | ||||
| 4x21/2 | 4.5×3 | ||||||
| 100×80 | 114.3×88.9 | 181 | φ89 | ||||
| 4×3 | 4.5×3.5 | ||||||
| 125×40 | 133×48.3 | 205 | 90 | 105.5 | 1/2×3 (M12×75) | φ53 | |
| 5x11/2 | 5.25×1.9 | ||||||
| 125×50 | 133×60.3 | 205 | 100 | 105.5 | φ64 | ||
| 5×2 | 5.25×2.375 | ||||||
| 125×65 | 133×76.1 | 205 | 117 | 105.5 | φ80 | ||
| 5x21/2 | 5.25×3 | ||||||
| 125×80 | 133×88.9 | 205 | 129 | 105.5 | φ92 | ||
| 5×3 | 5.25×3.5 | ||||||
| 125×40 | 139.7×48.3 | 212 | 90 | 109 | φ53 | ||
| 5x11/2 | 5.5×1.9 | ||||||
| 125×50 | 139.7×60.3 | 212 | 100 | 109 | φ64 | ||
| 5×2 | 5.5×2.375 | ||||||
| 125×65 | 139.7×76.1 | 212 | φ70 | ||||
| 5x21/2 | 5.5×3 | ||||||
| 125×80 | 139.7×88.9 | 212 | φ89 | ||||
| 5×3 | 5.5×3.5 | ||||||
| 125×100 | 139.7×114.3 | 212 | φ114 | ||||
| 5×4 | 5.5×4.5 | ||||||
| 125×40 | 141.3×48.3 | 212 | 90 | 109 | φ53 | ||
| 5x11/2 | 5.563×1.9 | ||||||
| 125×50 | 141.3×60.3 | 212 | 100 | 109 | φ64 | ||
| 5×2 | 5.563×2.375 | ||||||
| 125×80 | 141.3×88.9 | 212 | φ89 | ||||
| 5×3 | 5.563×3.5 | ||||||
| 125×100 | 141.3×114.3 | 212 | φ111 | ||||
| 5×4 | 5.563×4.5 | ||||||
| 150×50 | 159×60.3 | 233 | 100 | 118 | 9/16×3 (M14×75) | φ64 | |
| 6×2 | 6.25×2.375 | ||||||
| 150×65 | 159×76.1 | 233 | φ80 | ||||
| 6x21/2 | 6.25×3 | ||||||
| 150×80 | 159×88.9 | 233 | φ92 | ||||
| 6×3 | 6.25×3.5 | ||||||
| 150×100 | 159.0×108.0 | 233 | 143 | 119.5 | φ104 | ||
| 6×4 | 6.25×4.25 | ||||||
| 150×100 | 159.0×114.3 | 233 | φ111 | ||||
| 6×4 | 6.25×4.5 | ||||||
| 150×50 | 165.1×60.3 | 239 | 100 | 121 | φ64 | ||
| 6×2 | 6.5×2.375 | ||||||
| 150×65 | 165.1×76.1 | 248 | φ80 | ||||
| 6× 2 1 / 2 | 6.5×3 | ||||||
| 150×80 | 165.1×88.9 | 239 | φ92 | ||||
| 6×3 | 6.5×3.5 | ||||||
| 150×100 | 165.1×108 | 239 | 143 | 122 | φ104 | ||
| 6×4 | 6.5×4.25 | ||||||
| 150×100 | 165.1×114.3 | 239 | φ114 | ||||
| 6×4 | 6.5×4.5 | ||||||
| 150×32 | 168.3×42.4 | 248 | 72 | 121 | 5/8×3-1/3 (M16×85) | φ46 | |
| 6x11/4 | 6.625×1.669 | ||||||
| 150×40 | 168.3×48.3 | 248 | 79 | 121 | φ53 | ||
| 6x11/2 | 6.625×1.9 | ||||||
| 150×50 | 168.3×60.3 | 239 | 100 | 121 | 9/16×3-1/3 (M14×85) | φ64 | |
| 6×2 | 6.625×2.375 | ||||||
| 150×65 | 168.3×73 | 239 | |||||
| 6x21/2 | 6.625×2.875 | ||||||
| 150×65 | 168.3×76.1 | 239 | φ70 | ||||
| 6x21/2 | 6.625×3 | ||||||
| 150×80 | 168.3×88.9 | 239 | φ89 | ||||
| 6×3 | 6.625×3.5 | ||||||
| 150×100 | 168.3×114.3 | 239 | φ114 | ||||
| 6×4 | 6.625×4.5 | ||||||
| 200×50 | 219.1×60.3 | 311 | 100 | 147.5 | 5/8×3-1/3 (M16×85) | φ64 | |
| 8×2 | 8.625×2.375 | ||||||
| 200×65 | 219.1×76.1 | 311 | φ70 | ||||
| 8x21/2 | 8.625×3 | ||||||
| 200×80 | 219.1×88.9 | 311 | φ89 | ||||
| 8×3 | 8.625×3.5 | ||||||
| 200×100 | 219.1×108 | 311 | 143 | 148.5 | φ104 | ||
| 8×4 | 8.625×4.25 | ||||||
| 200×100 | 219.1×114.3 | 311 | φ114 | ||||
| 8×4 | 8.625×4.5 | ||||||
| 200×125 | 219.1×133 | 311 | 168 | 149 | φ129 | ||
| 8×5 | 8.625×5.25 | ||||||
| 200×125 | 219.1×139.7 | 311 | 178 | 149 | φ135 | ||
| 8×5 | 8.625×5.5 | ||||||
| 250×100 | 273×114 | 379 | 3/4×3-1/2 (M20×90) | φ104 | |||
| 10×4 | 10.75×4.5 | ||||||
| 250×150 | 273×165.1 | 379 | 197.6 | 178 | φ155 | ||
| 10×6 | 10.75×6.5 | ||||||
A empresa LEDE projeta e fabrica conexões de junção de sistema de tubulação ranhurada, é uma das maiores fabricantes e fornecedoras de Tee mecânico ranhurado da China, fornece produtos de junção de tubos e controle de fluxo de sistema de proteção contra incêndio e sistema de trabalho de água. Existem diferentes tamanhos de conexões Tee mecânico ranhurado para sistema de tubulação ranhurada, feitos conforme os certificados UL, CE, ISO, etc. Projetada com equipamento de automação completo e experiência em fabricação, a empresa LEDE fornece Tee mecânico de ferro dúctil de qualidade, bem como soluções personalizadas de combate a incêndio e abastecimento de água com base nas necessidades do cliente.
