Bomba de frequência variável inteligente integrada BW(J)E, BL(T)E

Solicite uma cotação

Sobre nós: http://shimge-pump.com.br/1-3-variable-frequency-pump/271273/index.html

Models: BW(J)E BL(T)E

Bomba de frequência variável inteligente integrada das séries BW(J)E e BL(T)E é a nova geração de equipamento para fornecimento de água pressurizada recentemente desenvolvida por nós, que integra altamente o controlador de frequência variável, bomba de água e tanque de pressão. Apresenta um aspeto bonito e atingiu um nível internacionalmente avançado, é fornecida com inteligência artificial, pode ser ajustada automaticamente para atender as demandas dos clientes para a pressão constante e abastecimento de água de frequência variável, mantendo desse modo a pressão constante e todo sistema num ótimo estado de eficiência energética.

Campos de aplicação:

Fornecimento de água doméstica: pressurização do telhado para a construção de arranha-céus, apartamento e vila, etc.
Lugares públicos: restaurante, estação, hospital, ginásio, escola, etc.
Edifícios comerciais: hotel, prédio de escritórios, lojas de departamento, etc.
Irrigação: Fazenda, pomar e parque, etc.
Indústria: Fabricação, indústria alimentar, abastecimento de água industrial e outros locais que necessitam de abastecimento de água com pressão constante.

Condições de operação:

Tensão de operação AC220V±10%, 50HZ, com desequilíbrio de interfase menor que 2%.
Temperatura ambiente -5℃ ~ 40℃;
A altitude no local da instalação não deve ser superior a 1000m;
Umidade ambiente 10-90%RH (sem condensação);
Não existe risco explosivo no ambiente de ar ou gás e poeira que possam corroer o metal e danificar o isolante no meio ambiente. O produto é projetado para operar no ambiente com a poluição classe II.

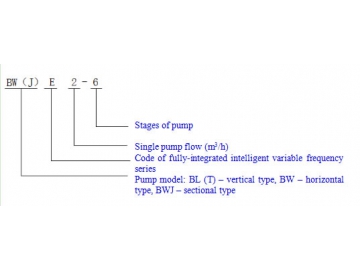

Definição do Modelo:

Funções e características Funções:

Quando a água está sendo usada, o sistema é mantido a uma pressão constante através do controle variável; quando a água não está sendo usada a pressão do sistema é automaticamente mantida com a bomba desligada.
A faixa de flutuação da pressão operacional da bomba de frequência variável não é superior a 0.01MPa.
A bomba desliga e gira em marcha lenta sem a água.
A bomba tem a função de detetar falhas tais como desconexão, excesso de corrente, sobrecarga e ligação a terra.

Características：

Conversor de frequência: Com classe de proteção de IP65, é segura e confiável.
Alta integração: bomba de água e conversor de frequência são integrados com volume pequeno, fácil instalação e economia de espaço.
Controle automático: A bomba pode automaticamente ajustar o seu estado de operação de acordo com a pressão de rede de tubo do usuários para atingir o estado de operação ideal e fazer com que o sistema seja de maior eficiência energética. Quando a água não está sendo usada, ela mantém automaticamente a pressão e fica desativada, economizando desse modo a energia. Quando a bomba rompe, ela automaticamente efetua rastreio, análise e manuseamento.
Operações simples e conveniente: A interação homem-máquina pode ser realizada diretamente através de botões e conversor de frequência e os usuários podem definir a pressão relacionada de acordo com as condições de operação reais; Caso ocorrer alguma anormalidade, o usuário pode oobter informação sobre isso.
Operação de potência constante: Quando o controlador atinge a potência limite, ele pode ajustar de acordo com as condições de operação reais; Com fornecimento de água garantido, a potência de saída mantém-se inalterada para realizar a proteção do motor.

Especificação da ação

O módulo de identificação automática detecta a pressão do sistema através do sensor de pressão, compara-a com a pressão de ajuste, e emite sinal analógico contínuo ao conversor de frequência e depois o controlador de frequência variável altera a frequência de operação do motor de de acordo com a alteração do sinal analógico de modo a alcançar o requisito de fornecimento de água constante. Quando o consumo de água é elevada, a bomba aumenta automaticamente a velocidade de rotação e a potência para atender os requisitos de fornecimento constante de água. Quando a água não está sendo usada, a bomba desativa automaticamente depois que o sistema atingir a pressão definida. Apenas quando a pressão de água baixar para 80% quando se usa pouca quantidade de água ou quando há vazamento no tubo, o controlador de frequência variável envia sinais para que o motor possa operar e compensar a pressão e aumentar a eficiência de energia.

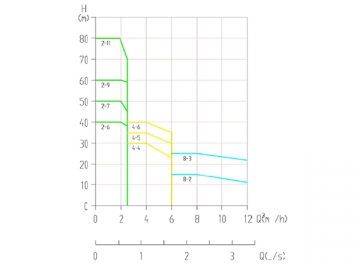

Equipamento tipo espectro

Parâmetros de desempenho

No.	Modelo	Tensão de entrada	Gama de configuração de pressão constante kg/cm2	Pressão constante definida no momento de fornecimento (pressão nominal ) kg/cm2	Diâmetro de entrada	Diâmetro de saída	Potência de uma bomba kW	Elevação máxima (fluxo zero zero ) m	Fluxo nominal m3/h	Volume do tanque de pressão L
A03	BW（J）E2-6	1ΦAC220V	0.5-4	4	G1	G1	0.75	56	2	3
A05	BW（J）E4-4	1ΦAC220V	0.5-3	3	G1	G1	0.75	38	4	3
A06	BWJE4-5	1ΦAC220V	0.5-3.5	3.5	G1	G1	1.1	47	4	3
A07	BWJE4-6	1ΦAC220V	0.5-5	3	G1	G1	1.1	57	4	3
A08	BWE8-2	1ΦAC220V	0.5-1.5	2	G2	G2	0.75	22	8	5
A09	BWE8-3	1ΦAC220V	0.5-2	2	G2	G2	1.1	32	8	5
A12	BWJE8-2	1ΦAC220V	0.5-1.5	1.5	G1	G1	0.75	22	8	5
A13	BWJE8-3	1ΦAC220V	0.5-2	2	G1	G1	1.1	32	8	5
B03	BL（T）E2-6	1ΦAC220V	0.5-4	4	G1	G1	0.75	58	2	3
B04	BL（T）E2-7	1ΦAC220V	0.5-5	5	G1	G1	0.75	68	2	3
B05	BL（T）E2-9	1ΦAC220V	0.5-6	6	G1	G1	1.1	87	2	5
B06	BL（T）E2-11	1ΦAC220V	0.5-8	8	G1	G1	1.1	106	2	5
B09	BL（T）E4-4	1ΦAC220V	0.5-3	3.5	G1	G1	1.1	50	4	3
B09	BL（T）E4-5	1ΦAC220V	0.5-3.5	3.5	G1	G1	1.1	50	4	3
B10	BL（T）E4-6	1ΦAC220V	0.5-4	4	G1	G1	1.1	58	4	3
B14	BL（T）E8-2	1ΦAC220V	0.5-1.5	1.5	DN40	DN40	0.75	22	8	5
B15	BL（T）E8-3	1ΦAC220V	0.5-2	2	DN40	DN40	1.1	32	8	5

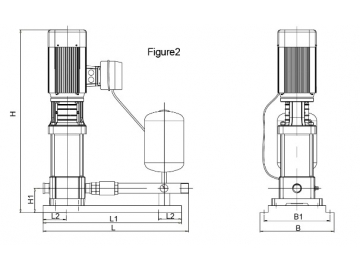

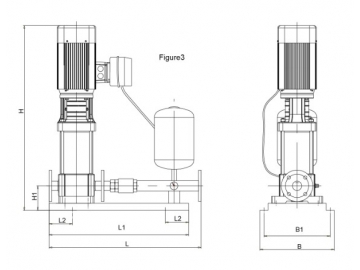

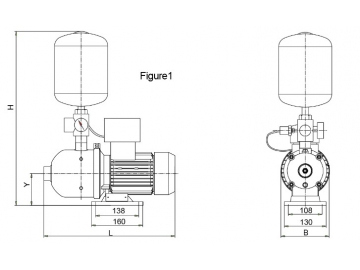

Dimensão total da bomba de frequência varável

No.	Modelo	L	L1	B	H	H1	Diagrama esquemático
A03	BW（J）E2-6	402（445）	165（151）	220	630	140	1
A05	BW（J）E4-4	419（445）	168（151）	220	630	140	1
A06	BWJE4-5	472	178	220	630	140	1
A07	BWJE4-6	499	232	220	630	140	1
A08	BWE8-2	539	272	227	680	148	1
A09	BWE8-3	539	272	227	680	148	1
A12	BWJE8-2	376	111	227	680	148	1
A13	BWJE8-3	406	141	227	680	148	1

No.	Modelo	L	L1	L2	B	B1	H1	H1	Diagrama esquemático
B03	BL（T）E2-6	610	550	100	320	280	80	587	2
B04	BL（T）E2-7	610	550	100	320	280	80	605	2
B05	BL（T）E2-9	610	550	100	320	280	80	641	2
B06	BL（T）E2-11	610	550	100	320	280	80	644	2
B08	BL（T）E4-4	610	550	100	320	280	80	587	2
B09	BL（T）E4-5	610	550	100	320	280	80	587	2
B10	BL（T）E4-6	610	550	100	320	280	80	641	2

No.	Modelo	L	L1	L2	B	B1	H1	H	Diagrama esquemático
B14	BL（T）E8-2	750	700	100	360	320	120	652	3
B15	BL（T）E8-3	750	700	100	360	320	120	652	3

Anexo I: Método de instalação

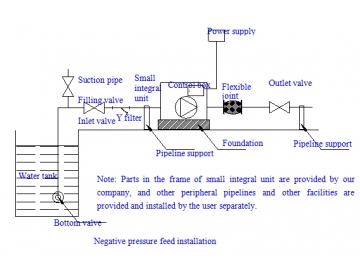

Diagrama de instalação esquemática

Precauções para instalação

A bomba deve ser instalada num espaço interno isento de gotejamento de água, pó de metal, poeira oleosa, gases ou líquidos corrosivos ou inflamáveis e sinais eletromagnéticos. Quando é instalada no ambiente externo deve ser protegida com um invólucro de proteção.
O espaço para instalação de bomba de frequência variável deve ser firme e sem afundamento ou fissuras.
Durante a instalação do equipamento, a entrada de pressão positiva deve ser adotada e a sucção de pressão negativa deve ser evitada. Se a instalação de pressão negativa tiver que ser adotada, por favor selecione uma válvula de botão com boa qualidade e efetua manutenção periódica.
O diâmetro de tubo de entrada e tubo de saída deve ser maior que o diâmetro da bomba.
Verificar se a fonte de alimentação fornecida atende aos requisitos para fonte de alimentação de entrada da bomba de frequência variável.
Durante a instalação, o usuário deve fornecer uma válvula de entrada e saída para bomba de frequência variável e juntas flexíveis para conexão, o que facilita a manutenção evita ruídos a partir da transmissão pelo gasoduto.
Quando pressão positiva de entrada é adotada, por favor abra a válvula de ventilação da bomba para extrair o ar antes de usar, e fecha-a até a saída da água. Quando a instalação de pressão negativa de entrada é adotada, encha o tubo de sucção com água (deve-se instalar uma válvula de enchimento no tubo de sucção) antes do uso e arrancar a bomba depois que a sua cavidade estiver enchida com água.

Anexo II: Guia de seleção
Método de cálculo de consumo máximo de água

No.	Nome de acessórios de abastecimento de água	Fluxo nominal (L/s)	Equivalente	Diâmetro nominal do tubo de conexão (mm)	Pressão de operação mínima (MPa)
1	Lavatórios, lavatório de esfregona e pia de banheiro Torneira de uma válvula Torneira de uma válvula Torneira de mistura	0.15~0.20 0.30~0.40 0.15~0.20(0.14	0.75~1.00 1.5~2.00 0.75~1.00(0.70)	15 20 15	0. 050
2	Torneira de uma válvula Torneira de mistura	0.15 0.15 (0.10)	0.75 0.75(0.50)	15 15	0. 050
3	Torneira de lavatório indutivo Torneira de mistura	0.10 0.15(0.10)	0.50 0.75(0.5)	15 15	0. 050
4	Banheira Torneira de uma válvula Torneira de mistura (com conversor de chuveiro )	0.20 0.24(0.20)	1.00 1.2(1.0)	15 15	0. 050 0. 050～0.0 70
5	Chuveiro Válvula de mistura	0.15(0.10)	0.75(0.50)	15	0. 050～0.100
6	Armário de vaso sanitário Válvula de esfera do flutuador de autoclismo Temporizador de válvula de descarga com fecho automático	0.10 1.20	0.50 6.00	15 25	0.020 0.10～0.15
7	Urinol Válvula de descarga com fecho automático ou manual Válvula de entrada do tanque de descarga automática	0.10 0.10	0.50 0.50	15 15	0.0 50 0. 020
8	Tubo de descarga perfurado para urinol (por metro)	0.05	0.25	15～20	0. 015
9	Torneira de lavagem para bidé	0.10(0.07)	0.50(0.35)	15	0.0 50
10	Autoclismo para urinol de hospital0	0.20	1.00	15	0. 050
11	Torneira de água para laboratório (pescoço de ganso) Simples Duplo Triplo	0.07 0.15 0.20	0.35 0.75 1.00	15 15 15	0. 020 0. 020 0. 020
12	Bocal de bebedouro	0.05	0.25	15	0.0 50
13	Cabeça de aspersão	0.40	13	Sprinkler head	0.40
14	Torneira para lavagem de piso interno	0.20	1.00	15	0. 050
15	Torneira para máquina de lavar doméstica	0.20	1.00	15	0.050

Notas

Válvulas numéricas que estão entre parênteses na tabela são usadas para circulação de água fria ou água quente separadamente, quando a água quente estiver disponível;
Quando uma banheira está ligada com um chuveiro ou uma torneira de mistura tiver interruptor de mudança, o fluxo nominal e equivalente deve ser calculado através da água da torneira e não do chuveiro. No entanto, a pressão de água deve ser calculada através do chuveiro;
A pressão de água necessária para aquecedor de água doméstico a gás deve ser determinado de acordo com os requisitos do produto e pressão de operação, para um ponto de distribuição mais favorável do sistema de fornecimento de água quente;
Irrigação por aspersão automática para cinturão verde deve ser concebida de acordo com os requisitos do produto;
Quando requisitos especiais são configurados para fluxo nominal e pressão de operação mínima de acessórios de fornecimento de água de artigos sanitários, o valor deve ser determinado de acordo com os requisitos do produto. (Como determinar o equivalente, quando os requisitos do produto estão definidos)
Cálculo de consumo máximo de água
L = número de torneira válvula única * fluxo nominal torneira de mistura * fluxo nominal •••••• número de máquina de lavar domésticas * fluxo nominal A unidade de L calculado é (L/S), e deve ser multiplicado por 3.6 quando a unidade é convertida em T/H. (veja a tabela de fluxo nominal)
Cálculo de pressão mínima
A pressão mínima deve ser calculada a partir de nível de sucção de água da bomba mais a pressão mínima necessária do mais alto louças sanitárias usadas.
Pressão de serviço mínima do equipamento de fornecimento de água (Mpa) ≈1/100*(hg hf) pe
Ha: Elevação real do nível de sucção de água para louça sanitária mais alta (m)
Hf: Perda de carga de tubulação e curva (m), que pode levar 6m-10m.
Pe: Pressão mínima necessária de louças sanitárias mais altas (veja a tabela 1)

Exemplo: Um pequeno hotel que tem quatro pisos sobre o térreo tem uma altura de cerca de 12m (a partir de nível de sucção de água), tem 12 quartos e cada um é equipado com um vaso sanitário, um lavatório (torneira de mistura) e um chuveiro (torneira de mistura); O hotel também tem uma torneira para máquina de lavar roupa, quatro torneira de descarga no piso interno e quatro torneiras de bebedouro. Por favor calcule o fluxo e curso do equipamento de água a ser usado.
Solução: Cálculo de consumo máximo de água:
Consumo máximo de água: 3.6 {12 (1*0.1 1*0.15 1*0.24) 1*0.2 4*0.2 4*0.05} = 6.084 T/H
Pressão máxima:
Pressão mínima ≈1/100* (12 10) 0.07=0.29 Mpa
Ha: Elevação real do nível de sucção de água para louça sanitária mais alta é 12m.
Hf: Perda de carga de tubulação e curva é de 10m.
Pe: Pressão mínima necessária de chuveiro é de 0.7 bar.
Nota: 1bar≈1kg/cm2=0.1Mpa, 1Mpa é aproximadamente igual a elevação da bomba de 100m.
Ao selecionar o equipamento, o fluxo total de equipamentos selecionados é o consumo máximo de água e o curso de água não deve ser menor que a pressão mínima calculada; Por favor consulte o equipamento tipo espetro.
