Bomba de pistão axial de deslocamento variável para circuito aberto
Solicite uma cotação
A bomba de deslocamento variável HL-A4VSO foi projetada para se adaptar às necessidades do seu sistema, garantindo uma saída de energia hidráulica eficiente e confiável para suas aplicações de circuito aberto. Independentemente de você estar gerenciando equipamentos industriais ou máquinas móveis, essa bomba oferece o controle preciso e o alto desempenho de que você precisa.
- Deslocamento 40-500 cm³/rev
- Pressão nominal 350 bar
- Pressão máxima permitida 400 bar
Dados técnicos
Tamanho
Deslocamento
(cm³/rev)
(cm³/rev)
Velocidade máxima
(rpm)
(rpm)
Vazão máx.
(L/min)
(L/min)
an=nmáx
n=1500rpm
Potência máx.(kw)
Δp=350 bar
Δp=350 bar
n=nmáx
n=1500rpm
Detalhes
40
2600
104
60
61
35
| Deslocamento | Vg máx | cm³/rev | 40 |
| Velocidade máxima de rotação | nmáx | rpm | 2600 |
| Vazão máx. | a n=nmáx | L/min | 104 |
| a n=1500rpm | L/min | 60 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 61 |
| a n=1500rpm | kW | 35 | |
| Torque máximo | (Δp=350 bar) | Nm | 223 |
| Torque | (Δp=100 bar) | Nm | 64 |
| Peso | approx. | kg | 40 |
71
2200
156
107
91
62
| Deslocamento | Vg máx | cm³/rev | 71 |
| Velocidade máxima de rotação | nmáx | rpm | 2200 |
| Vazão máx. | a n=nmáx | L/min | 156 |
| a n=1500rpm | L/min | 107 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 91 |
| a n=1500rpm | kW | 62 | |
| Torque máximo | (Δp=350 bar) | Nm | 395 |
| Torque | (Δp=100 bar) | Nm | 113 |
| Peso | approx. | kg | 54 |
125
1800
225
186
131
109
| Deslocamento | Vg máx | cm³/rev | 125 |
| Velocidade máxima de rotação | nmáx | rpm | 1800 |
| Vazão máx. | a n=nmáx | L/min | 225 |
| a n=1500rpm | L/min | 186 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 131 |
| a n=1500rpm | kW | 109 | |
| Torque máximo | (Δp=350 bar) | Nm | 696 |
| Torque | (Δp=100 bar) | Nm | 199 |
| Peso | approx. | kg | 87 |
180
1800
324
270
189
158
| Deslocamento | Vg máx | cm³/rev | 180 |
| Velocidade máxima de rotação | nmáx | rpm | 1800 |
| Vazão máx. | a n=nmáx | L/min | 324 |
| a n=1500rpm | L/min | 270 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 189 |
| a n=1500rpm | kW | 158 | |
| Torque máximo | (Δp=350 bar) | Nm | 1002 |
| Torque | (Δp=100 bar) | Nm | 286 |
| Peso | approx. | kg | 103 |
250
1500
375
375
219
219
| Deslocamento | Vg máx | cm³/rev | 250 |
| Velocidade máxima de rotação | nmáx | rpm | 1500 |
| Vazão máx. | a n=nmáx | L/min | 375 |
| a n=1500rpm | L/min | 375 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 219 |
| a n=1500rpm | kW | 219 | |
| Torque máximo | (Δp=350 bar) | Nm | 1391 |
| Torque | (Δp=100 bar) | Nm | 398 |
| Peso | approx. | kg | 186 |
355
1500
532
532
310
310
| Deslocamento | Vg máx | cm³/rev | 355 |
| Velocidade máxima de rotação | nmáx | rpm | 1500 |
| Vazão máx. | a n=nmáx | L/min | 532 |
| a n=1500rpm | L/min | 532 | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 310 |
| a n=1500rpm | kW | 310 | |
| Torque máximo | (Δp=350 bar) | Nm | 1976 |
| Torque | (Δp=100 bar) | Nm | 564 |
| Peso | approx. | kg | 206 |
500
1320
600
—
385
—
| Deslocamento | Vg máx | cm³/rev | 500 |
| Velocidade máxima de rotação | nmáx | rpm | 1320 |
| Vazão máx. | a n=nmáx | L/min | 600 |
| a n=1500rpm | L/min | - | |
| Potência máx. Δp=350 bar | a n=nmáx | kW | 385 |
| a n=1500rpm | kW | - | |
| Torque máximo | (Δp=350 bar) | Nm | 2783 |
| Torque | (Δp=100 bar) | Nm | 795 |
| Peso | approx. | kg | 318 |
| Tamanho | Deslocamento (cm³/rev) | Velocidade máxima (rpm) | Vazão máx. (L/min) | Potência máx.(kw) Δp=350 bar | Detalhes | ||
| an=nmáx | n=1500rpm | n=nmáx | n=1500rpm | ||||
| 40 | 2600 | 104 | 60 | 61 | 35 | ||
| 71 | 2200 | 156 | 107 | 91 | 62 | ||
| 125 | 1800 | 225 | 186 | 131 | 109 | ||
| 180 | 1800 | 324 | 270 | 189 | 158 | ||
| 250 | 1500 | 375 | 375 | 219 | 219 | ||
| 355 | 1500 | 532 | 532 | 310 | 310 | ||
| 500 | 1320 | 600 | - | 385 | - | | |
Características
- Projetada para sistemas de circuito aberto Projetada para aplicações que exigem controle de fluxo variável e alta eficiência
- Bomba de deslocamento variável de pistão axial Utiliza um mecanismo de placa oscilante para ajustes perfeitos do deslocamento
- Fluxo proporcional à velocidade e ao deslocamento Garante uma saída hidráulica suave e confiável para suas aplicações
- Desempenho de sucção excepcional Otimizado para operação contínua e estável em seu sistema
- Projeto compacto e leve Reduz o espaço ocupado pelo seu sistema, mantendo a alta potência de saída
- Operação com baixo nível de ruído Projetado para minimizar a vibração e aumentar a eficiência em sua instalação
- Sapatas hidrostáticas balanceadas Melhoram a durabilidade e a resistência ao desgaste, aumentando a vida útil do seu equipamento
- Controle de resposta rápida Oferece ajustes rápidos do sistema para suas aplicações dinâmicas
- Indicador integrado do ângulo do prato oscilante Permite monitoramento e ajustes precisos, adaptados às suas necessidades
- Modo de controle DR, DP, FR, DFR, LR2, LR2G, LR2D, EM, HM, HS, HD, MA, EO, DS1
Aplicações

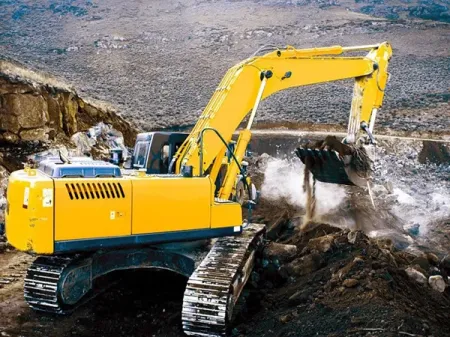

Maquinário de construção

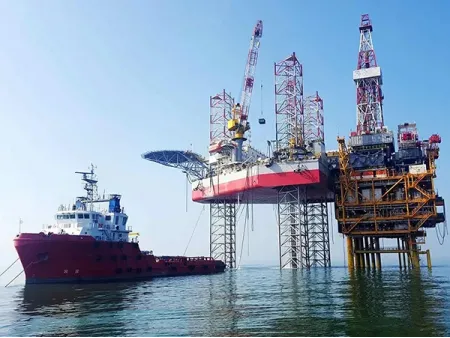

Equipamentos marítimos e offshore

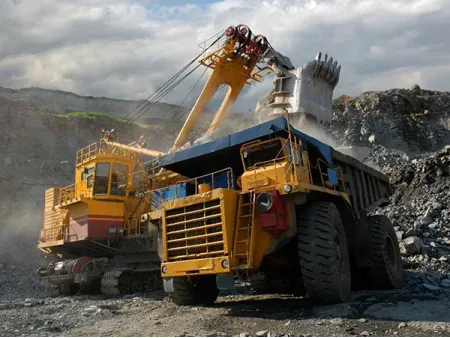

Equipamentos para mineração e pedreiras

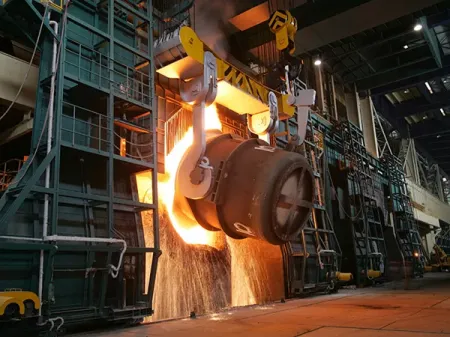

Equipamento metalúrgico e de siderurgia
Esta bomba de pistão axial oferece o desempenho, a adaptabilidade e a durabilidade que seu sistema hidráulico exige. Entre em contato conosco hoje mesmo para encontrar a solução certa para a sua aplicação.
