Máquina para desbastar, remover e lixar costuras de solda
A máquina para desbastar, remover e lixar é uma máquina essencial para o processamento de costuras de solda.
Funções de cada unidade
1. A refiladeira, também conhecida como a máquina de refilamento, é utilizada para remover resíduos de solda sobre as superfícies internas e externas das costuras de solda, de maneira que fique nivelado.
2. O polidor de solda irá polir e reforçar a costura de solda, após a escória da solda ter sido removida.
3. A máquina de corte é usada para cortar o material restante em ambas as extremidades da conexão de solda.

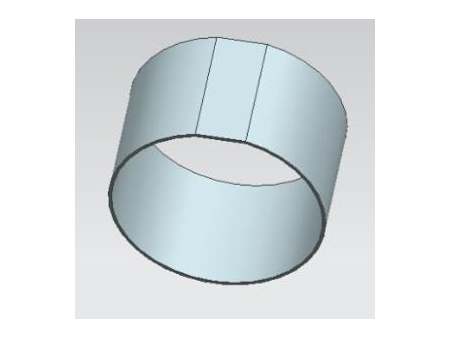

- Refiladeira

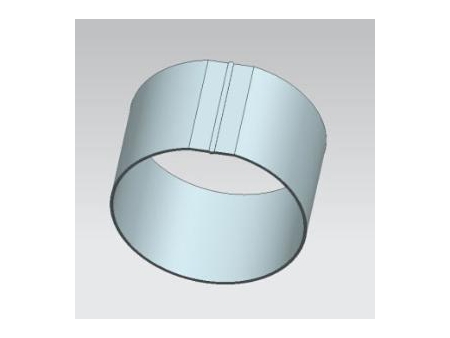

- Polidora

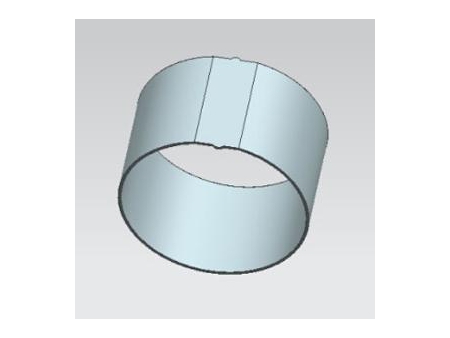

- Corte
Principais características
1. O equipamento de fabricação de aro para rodas de aço vem com um design único e possui um sistema hidráulico, o que reduz o número de operadores necessários e economiza espaço físico.
2. O mecanismo automático de alimentação e descarga permite o transporte automático de peça de trabalho, assegurando uma elevada eficiência de produção.
3. Como peças opcionais, os dispositivos automáticos de descarga e alimentação apresentam um design bem dividido com a máquina principal. Isto torna mais fácil mudar de manual para automático e vice-versa.
4. A máquina para desbastar, remover e lixar costuras de solda possue um design que possibilita a mudança rápida de matrices, alterando a produção para diferentes tipos de aros.
| No. | Item | Dados | |||
| 1 | Especificações da máquina principal | Refilador | |||
| Polidor | |||||
| Máquina de corte | |||||
| 2 | Fornecimento de energia | AC 380V/3 fases/50Hz | AC 380V/3 fases/50Hz | AC 380V/3 fases/50Hz | |
| 3 | Potência nominal | 37KVA | 45KVA | 55KVA | |
| 4 | Força máxima de fixação para refile | 6Tons | 9Tons | 12Tons | |
| 5 | Força máxima de refile | 6Tons | 9Tons | 12Tons | |
| 6 | Força máxima de fixação para polimento | 6Tons | 9Tons | 12Tons | |
| 7 | Força máxima de polimento | 6Tons | 9Tons | 12Tons | |
| 8 | Força máxima de corte | 28Tons | 40Tons | 53Tons | |
| 9 | Diâmetro do cilindro do óleo de corte | 125mm | 200mm | 220mm | |
| 10 | Pressão do sistema hidraúlico | 12Mpa | 12MPa | 14Mpa | |
| 11 | Espessura máxima da banda do aro | 5mm | 8mm | 13mm | |
| 12 | Faixa de largura da banda do aro | 220mm ~350mm | 300mm ~500mm | 450mm ~800mm | |
| 13 | Gama de diâmetros do aro | 280mm ~450mm | 400mm ~650mm | 600mm ~1000mm | |
Especificações da máquina principal: Refilador (BZJ-500B), Polidor (GYJ-500G), Máquina de corte (DQJ-500G)
Fornecimento de energia: AC 380V/3 fases/50Hz
Potência nominal: 37KVA
Força máxima de fixação para refile: 6Tons
Força máxima de refile: 6Tons
Força máxima de fixação para polimento: 6Tons
Fuerza máxima de aplanado: 6Tons
Força máxima de corte: 28Tons
Diâmetro do cilindro do óleo de corte: 125mm
Pressão do sistema hidraúlico: 12MPa
Espessura máxima da banda do aro: 5mm
Faixa de largura da banda do aro: 220mm ~350mm
Gama de diâmetros do aro: 280mm ~450mm
Especificações da máquina principal: Refilador (BZJ-600B), Polidor (GYJ-600G), Máquina de corte (DQJ-600G)
Fornecimento de energia: AC 380V/3 fases/50Hz
Potência nominal: 45KVA
Força máxima de fixação para refile: 9Tons
Força máxima de refile: 9Tons
Força máxima de fixação para polimento: 9Tons
Fuerza máxima de aplanado: 9Tons
Força máxima de corte: 40Tons
Diâmetro do cilindro do óleo de corte: 200mm
Pressão do sistema hidraúlico: 12MPa
Espessura máxima da banda do aro: 8mm
Faixa de largura da banda do aro: 300mm ~500mm
Gama de diâmetros do aro: 400mm ~650mm
Especificações da máquina principal: Refilador (BZJ-800B),Polidor (GYJ-800G), Máquina de corte (DQJ-800G)
Fornecimento de energia: AC 380V/3 fases/50Hz
Potência nominal: 55KVA
Força máxima de fixação para refile: 12Tons
Força máxima de refile: 12Tons
Força máxima de fixação para polimento: 12Tons
Fuerza máxima de aplanado: 12Tons
Força máxima de corte: 53Tons
Diâmetro do cilindro do óleo de corte: 220mm
Pressão do sistema hidraúlico: 14MPa
Espessura máxima da banda do aro: 13mm
Faixa de largura da banda do aro: 450mm ~800mm
Gama de diâmetros do aro: 600mm ~1000mm
