Prensa mecânica de precisão para metal de 80-260 Toneladas APD

Solicite uma cotação

Sobre nós: http://machinerychina.com.pt/1-3-80-260ton-precision-metal-stamping-press.html

Característica

A nossa prensa mecânica de precisão para metal de 80-260 Toneladas APD é projetada e fabricada com estrutura de aço extremamente resistente e soldada com chapa de aço de qualidade superior. Ao retirar a tensão interna do material, está prensa mecânica fornece uma operação de confiança e precisão estáveis.
Com o intuito da prensa mecânica executar um processamento de precisão e alta estabilidade, o centro de transmissão e o centro de usinagem ficam situados no mesmo local.
Para que possamos certificar a estabilidade de operação dos equipamentos, o equipamento possui um balanceador simétrico.
A prensa mecânica de precisão para metal fornece operação segura e com confiança, a precisão do ajuste de molde pode atingir 0,1 mm.
Nós desenvolvemos o eixo dobrado, conjunto de engrenagens, biela, de demais peças, para que sejam de alta resistência e abrasiva após o desbaste e anodização rígida.
Para certificar que a precisão e a segurança durante o início e a parada do deslize ocorram perfeitamente, o equipamento possui embreagem/freio sensível e confiável, dupla válvula solenóide e protetor de sobrecarga.
A prensa de estrutura lateral reta possui um suporte, para que se possa processar moldes com precisão.
A prensa mecânica previne os problemas com as prensas de armação C, o qual diminui os custos com manutenção durante o processo de usinagem.
A prensa mecânica tem uma estrutura altamente rígida e o dispositivo de deslizamento está instalado na linha central da junta, o qual fornecem precisam de estabilidade dinâmica e longa vida útil do molde.
Esta série de prensa mecânica têm uma área inferior do pino perfurador com 15 a 25% maior quando comparado com as prensas mecânicas modelo C. Isso melhora significativamente a quantidade de moldes de engenharia e valores adicionais durante o processo de usinagem.
Está máquina está equipada com embreagem úmida de alto torque, para fornecer longa vida útil e baixos custos de manutenção dos equipamentos.
Um sistema de controle eletrônico multifuncional está instalado no equipamento para que os usuários possam operar a máquina com mais segurança e rapidez.
Está prensa mecânica fornece uma operação de extrema rapidez e estabilidade, devido aos diversos equipamentos de automação.

Especificações técnicas

Nome	Modelo	APD-80
Tipo		Tipo V	Tipo H
Capacidade	Tonelada	80
Ponto de tonelagem nominal	mm	4	2
Golpes	mm	150	70
Altura do molde	mm	340	380
Cursos por minuto	s.p.m	35-80	80-120
Ajuste de deslize	mm	80
Área de deslize	mm	560×420×70
Área de reforço	mm	760×550×90
Motor principal	kw.p	7.5
Dispositivo de ajuste de deslize	HP	Condução elétrica
Pressão de ar	kg/cm²	6
Dimensão da prensa (comprimento × largura × altura)	mm	1300×1890×3000
Peso da prensa	Tonelada	7.8
Precisão da prensa		GB(JIS) classe 1
Capacidade do coxim de molde	Tonelada	3.6
Curso do coxim de molde	mm	70
Área efetiva do coxim de molde	mm²	450×310

Nome	Modelo	APD-110
Tipo		Tipo V	Tipo H
Capacidade	Tonelada	110
Ponto de tonelagem nominal	mm	6	3
Golpe	mm	180	200
Altura do molde	mm	360	410
Cursos por minuto	s.p.m	30-60	60-90
Ajuste de deslize	mm	80
Área de deslize	mm	650×470×80
Área de reforço	mm	900×600×110
Motor principal	kw.p	11
Dispositivo de ajuste de deslize	HP	Condução elétrica
Pressão de ar	kg/cm²	6
Dimensão da prensa (comprimento × largura × altura)	mm	1420×1985×3200
Peso da prensa	Tonelada	10.5
Precisão da prensa		GB(JIS) classe 1
Capacidade do coxim de molde	Tonelada	6.3
Curso do coxim de molde	mm	80
Área efetiva do coxim de molde	mm²	500×350

Nome	Modelo	APD-160
Tipo		Tipo V	Tipo H
Capacidade	Toneladas	160
Ponto de tonelagem nominal	mm	6	3
Curso	mm	200	90
Altura do molde	mm	460	510
Cursos por minuto	s.p.m	20-50	40-70
Ajuste de deslize	mm	100
Área de deslize	mm	700×550×90
Área de reforço	mm	980×880×140
Motor principal	kw.p	15
Dispositivo de ajuste de deslize	HP	Condução elétrica
Pressão de ar	kg/cm²	6
Dimensão da prensa (comprimento × largura × altura)	mm	1600×2200×3500
Peso da prensa	Tonelada	17.8
Precisão da prensa		GB(JIS) classe 1
Capacidade do coxim de molde	Tonelada	10
Curso do coxim de molde	mm	80
Área efetiva do coxim de molde	mm2	650×420

Nome	Modelo	APD-200
Tipo		Tipo V	Tipo H
Capacidade	Tonelada	200
Ponto de tonelagem nominal	mm	6	3
Golpe	mm	200	100
Altura do molde	mm	460	510
Cursos por minuto	s.p.m	20-50	50-70
Ajuste de deslize	mm	110
Área de deslize	mm	850×630×90
Área de reforço	mm	1140×820×160
Motor principal	kw.p	18
Dispositivo de ajuste de deslize	HP	Condução elétrica
Pressão de ar	kg/cm²	6
Dimensão da prensa (comprimento × largura × altura)	mm	1750×2500×3900
Peso da prensa	Tonelada	25.3
Precisão da prensa		GB(JIS) classe 1
Capacidade do coxim de molde	Tonelada	14
Curso do coxim de molde	mm	100
Área efetiva do coxim de molde	mm²	710×480

Nome	Modelo	APD-260
Tipo		Tipo V	Tipo H
Capacidade	Tonelada	260
Ponto de tonelagem nominal	mm	7	3.5
Curso	mm	250	3.5
Altura do molde	mm	500	150
Cursos por minuto	s.p.m	20-50	550
Ajuste de deslize	mm	120
Área de deslize	mm	950x700x100
Área de reforço	mm	1500x840x180
Motor principal	kw.p	22
Dispositivo de ajuste de deslize	HP	Condução elétrica
Pressão de ar	kg/cm²	6
Dimensão da prensa (comprimento × largura × altura)	mm	2780x1850x4470
Peso da prensa	Tonelada	32
Precisão da prensa		GB(JIS) classe 1
Capacidade do coxim de molde	Tonelada	14
Curso do coxim de molde	mm	100
Área efetiva do coxim de molde	mm²	810×480

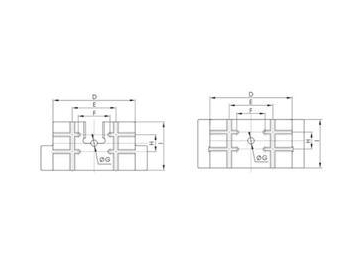

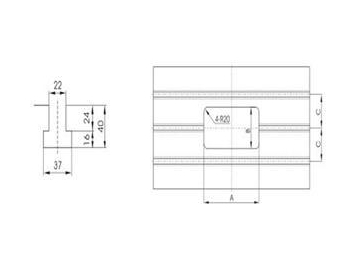

Dimensão exterior

Modelo	A	B	C	D	E	F	G	H	I
APD-80	360	180	150	560	300	220	Φ50	180	420
APD-110	400	200	160	650	300	220	Φ50	220	470
APD-160	440	220	220	700	300	175	Φ65	220	550
APD-200	480	240	280	850	420	200	Φ65	300	630
APD-260	520	260	290	950	420	200	Φ65	300	700

Configuração padrão e opcional

Padrão	Opcional
Inversor	Sistema de lubrificação automática elétrica
Protetor contra sobrecarga hidráulica	Dispositivo de coxim pneumática
Dispositivo de ajuste de deslize	Contador predefinido
Indicador de altura do molde	Interruptor de pé
Dispositivo de equilíbrio	Dispositivo de troca rápida do molde (elevador, braçadeira e braço de molde)
Interruptor de came rotativo	Dispositivo de deslize
Indicador de ângulo de manivela	Dispositivo de detecção de excesso
Contador de curso elétrico	Fonte de energia
Receptáculo da fonte de ar	Montagem de prensa anti-vibração
Dispositivo de segurança contra excesso	Dispositivo de segurança foto-eletrônico
Caixa de ferramentas para manutenção	Alimentador

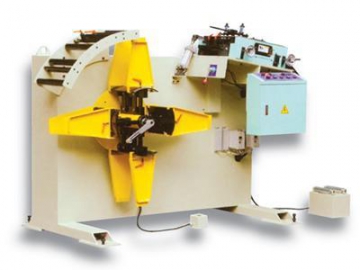

	Desbobinador
	Nivelador
	Braço robótico
	Luz da área do molde
	Dispositivo de alimentação esquerda (direita)
	Sistema de contagem PAC 100
	Sistema de contagem humano-computador

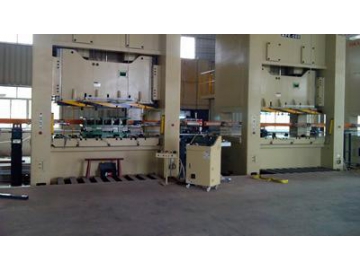

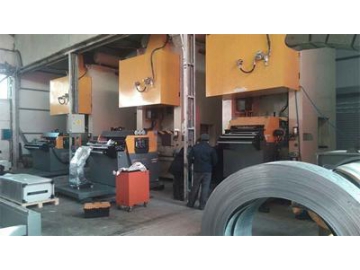

Prensa mecânica de precisão para metal de um cliente
