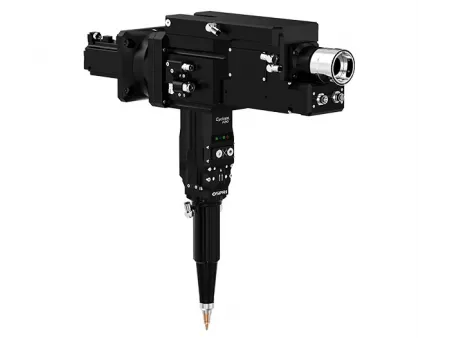

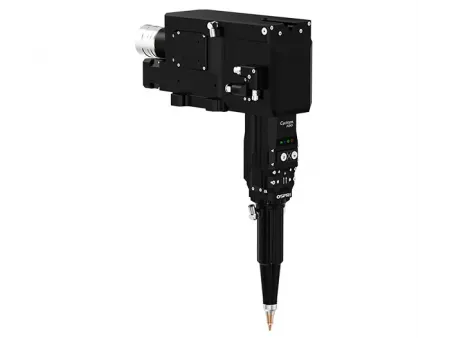

Cabeçote de corte em bisel a laser de fibra com foco automático (20kW)
LCF20A
Cabeçote de corte a laser com foco automático inteligente para processamento de tubos e perfis metálicos com potências nominais de até 20 kW
Interface/conector laser frontal, figura 1 com suporte de montagem, figura 2 sem suporte de montagem
Interface/conector laser traseiro, figura 1 sem suporte de montagem, figura 2 com suporte de montagem
Este cabeçote de corte a laser de fibra de alto poder em ângulo reto foi projetada para processar tubos e perfis metálicos com potências nominais de até 20 kW. Equipado com um sensor de bocal de laser estendido, ele lida com uma ampla gama de perfis estruturais com facilidade. A proteção contra colisões integrada garante uma recuperação rápida após o impacto, enquanto o aprimoramento do sinal permite um feedback oportuno e um desempenho de corte estável. Seu design otimizado reduz o tempo de inatividade e simplifica a manutenção, tornando-a ideal para aplicações industriais exigentes.
| Tipo | Cabeçote de corte a laser de fibra com foco automático |
| Modelo | LCF20A1/LCF20A2 |
| Interface | Q , QD, LOE3.1, LOE3.2 |
| Comprimento de onda | 1064±10nm |
| Potência nominal | ≤20kW |
| Distância focal | 250mm/300mm |
| Comprimento de colimação | 100mm |
| Faixa de foco | -50mm~ 50mm / -70mm~ 70mm |
| Faixa de ajuste de centralização | ±1.5mm |
| Velocidade de foco | 400mm/s |
| Precisão de posicionamento repetido do eixo de foco | 0.05mm |
| Faixa de movimento do eixo A | ±45° |
| Velocidade de rotação nominal | 30r/min |
| Aceleração angular | 240rad/s² |
| Precisão de posicionamento | 1arcmin |
| Pressão do gás auxiliar | ≤3MPa |
| Peso | 10kg |
Projetado para o corte de tubos e perfis metálicos, este cabeçote de corte a laser de alta potência suporta tubos redondos, tubos quadrados e vigas H. É adequado para o processamento de aço carbono, aço inoxidável e outros materiais estruturais comuns.
- Aço carbono de 8 mm
- Ferro angular de 5 mm
- Aço carbono de 6 mm
A capacidade de corte em bisel de 500 mm garante um processamento suave de perfis estruturais grandes
Sensor de bocal a laser integrado para proteção não destrutiva contra colisões, permitindo uma recuperação rápida e uma produção ininterrupta
Equipado com um amplificador de capacitância integrado para resposta rápida e baixa interferência, garantindo um desempenho de corte preciso e estável
Fornece alertas antecipados em caso de vazamento ou baixa pressão do ar, garantindo o processamento contínuo e evitando tempo de inatividade.
Conexão perfeita com sistemas CNC para controle sincronizado e desempenho integrado da máquina
| Lente protetora colimadora | PMD32T2DS |
| Lente protetora de foco | PMD34T5DS |
| Lente protetora de corte | PMD34T5DS |
| Lente colimadora | DF100D37DS |
| Lente de foco | DF200D37DS，SF250D37DS，SF300D37DS |
| Anel de vedação | 38.6×30.5×3.8 |
| Anel cerâmico | FC-18 |
| Bocal | Série FSN21 |
