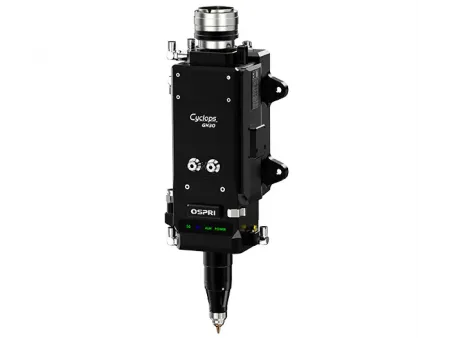

Cabeçote de corte para laser de fibra com foco automático (30kW)
GH30B
Cabeçote de corte a laser com foco automático inteligente para processamento de chapas metálicas espessas com potências nominais de até 30 kW
Esse cabeçote de corte a laser de fibra inteligente e de alta potência foi projetada para o processamento de chapas metálicas espessas. Com comunicação 5G integrada, ele possibilita o monitoramento, em tempo real, de vazamentos de pressão de gás, da contaminação das lentes e da temperatura do bico. Essas funções fornecem avisos oportunos e desligamento automático, evitando falhas, reduzindo a necessidade de manutenção e garantindo um desempenho de corte consistente. A proteção contra colisões integrada permite uma recuperação rápida, minimizando o tempo de inatividade e melhorando a eficiência geral em operações de corte a laser pesadas.
| Tipo | Cabeçote de corte laser de fibra com foco automático |
| Modelo | LCH30B0 |
| Interface | QBH, QD, Q , LOE/QF-D |
| Comprimento de onda | 1080±10nm |
| Potência nominal | ≤30kW |
| Distância focal | 250mm/300mm |
| Comprimento de colimação | 100mm |
| Faixa de foco | -39mm~ 30mm |
| Faixa de ajuste de centralização | ±1.5mm |
| Velocidade de foco | 200mm/s |
| Pressão de gás auxiliar | ≤3MPa |
| Peso | 7.5kg (100/300 bocal chato) |
Esta cabeça de corte a laser com foco automático é otimizada para o corte de chapas metálicas espessas em uma variedade de metais, incluindo aço carbono, cobre, alumínio e chapas galvanizadas.
- Corte de aço carbono de 40 mm, 30 kW
- Corte de aço carbono de 40 mm, 30 kW
- Corte de aço carbono de 35 mm 30 kW
- Corte de aço carbono de 35 mm 30 kW
O alarme de alta temperatura emite automaticamente um comando de desligamento que garante a parada imediata e alerta o operador para solucionar o problema, evitando defeitos no processamento.
A transmissão contínua dos dados de temperatura do bico ajusta dinamicamente a altura de corte, mantendo uma distância consistente entre o bico e a peça de trabalho para uma qualidade de corte estável.
O controle da temperatura da lente em tempo real permite o ajuste automático do foco, evitando o desvio causado pelo aquecimento da lente e garantindo um desempenho de corte uniforme.
Os alarmes são acionados se a pressão do gás de corte estiver anormal, evitando danos e cortes inadequados causados por pressão baixa ou falta de gás.
Detecta diferenças entre a pressão real e a pressão definida do gás de corte e calibra a pressão automaticamente para garantir uma qualidade de corte consistente e proteger o cabeçote.
Emite um alarme se a vedação da janela de proteção do laser falhar e lembra os operadores de fazer a manutenção ou substituir peças, evitando a contaminação interna das lentes.
Sensor integrado com conjunto de sopro dedicado que protege a cabeça do laser em caso de colisão, acionando um sinal de desligamento imediato.
Monitora os resultados da perfuração em tempo real. O corte começa imediatamente após a penetração, eliminando atrasos e aumentando a produtividade.
Alerta quando as lentes ficam contaminadas, com modos de aviso e desligamento. Isso evita a má qualidade do corte e danos ao cabeçote do laser, garantindo a substituição oportuna da lente.
| Lente protetora colimadora | PMD21.5T2DS，PMD32T2DS |
| Lente protetora de foco | PMD34T5DS |
| Lente protetora de corte | PMD34T5DS |
| Lente colimadora | NF100D37DS |
| Lente de foco | SF250D37DS，SF300D37DS |
| Anel de vedação | 36.5*28.5*3.8，47*43*2.1，38.6*30.5*3.8，38.6*30.5*3.8 |
| Anel cerâmico | FC-17（plano），FC-15（com ponta） |
| Bocal | Série FSN20 (plano), Série FSN07 (pontudo), Série FSN16 (chanfrado) |
