Cabeçote de corte em bisel a laser de fibra com foco automático (8kW)
LCF08A
Cabeçote de corte a laser com foco automático inteligente para processamento de tubos e perfis metálicos com potências nominais de até 8 kW

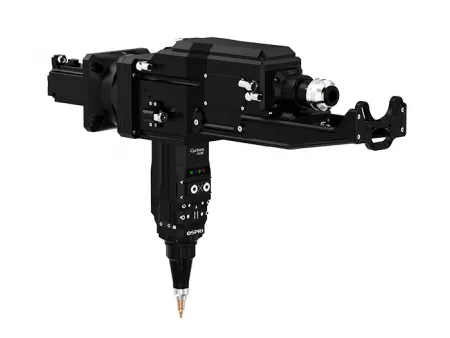

Interface/conector laser frontal, figura 1 sem suporte de montagem, figura 2 com suporte de montagem

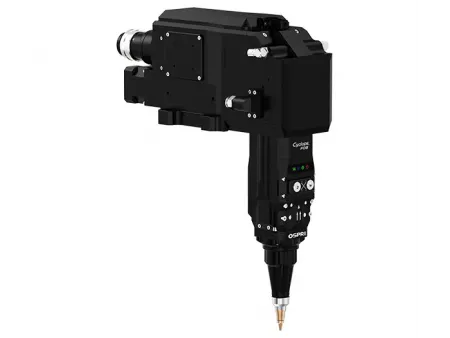

Interface/conector laser traseiro, figura 1 sem suporte de montagem, figura 2 com suporte de montagem
Essas cabeças laser de ângulo reto e pêndulo único de 8 kW funcionam em máquinas de corte de tubos/perfis com entrada lateral ou células robóticas e cortam aço carbono, aço inoxidável e alumínio. Um seguidor capacitivo de longo alcance mantém a distância em tubos redondos, quadrados/retangulares e perfis estruturais (ângulo, canal, viga H); a proteção contra colisões é reiniciada rapidamente após impactos, e as linhas de sinal reforçadas emitem alarmes oportunos, para que a qualidade permaneça estável e a manutenção seja rápida, com acesso frontal e uma janela de proteção deslizante. Essas cabeças são usadas para cortar componentes de tubos e perfis, como estruturas, grades de proteção, tubos para móveis e seções de chassis.
| Tipo | Cabeçote de corte a laser de fibra com foco automátic |
| Modelo | LCF08A1/LCF08A2 |
| Interface | QBH, G5 |
| Comprimento de onda | 1064±10nm |
| Potência nominal | ≤8kW |
| Distância focal | 200mm/250mm |
| Comprimento de colimação | 100mm |
| Faixa de foco | -35mm~ 30mm / -50mm~ 50mm |
| Faixa de ajuste de centralização | ±1.5mm |
| Velocidade de foco | 400mm/s |
| Precisão de posicionamento repetido do eixo de foco | 0.05mm |
| Faixa de movimento do eixo A | ±45° |
| Velocidade de rotação nominal | 30r/min |
| Aceleração angular | 240rad/s² |
| Precisão de posicionamento | 1arcmin |
| Pressão do gás auxiliar | ≤3MPa |
| Peso | 9kg |
Utilizado em sistemas de corte de tubos e perfis para tubos redondos, quadrados/retangulares e secções estruturais, tais como ângulos, canais e vigas H. Os materiais que podem ser processados com as cabeças de corte a laser de fibra de ângulo reto com pêndulo único incluem aço carbono e aço inoxidável, com desempenho estável na faixa de 8 kW.
A capacidade de corte em bisel de 500 mm garante um processamento suave de perfis estruturais grandes
Sensor de bocal a laser integrado para proteção não destrutiva contra colisões, permitindo uma recuperação rápida e uma produção ininterrupta
Equipado com um amplificador de capacitância integrado para resposta rápida e baixa interferência, garantindo um desempenho de corte preciso e estável
Fornece alertas antecipados em caso de vazamento ou baixa pressão do ar, garantindo o processamento contínuo e evitando tempo de inatividade.
Conexão perfeita com sistemas CNC para controle sincronizado e desempenho integrado da máquina
