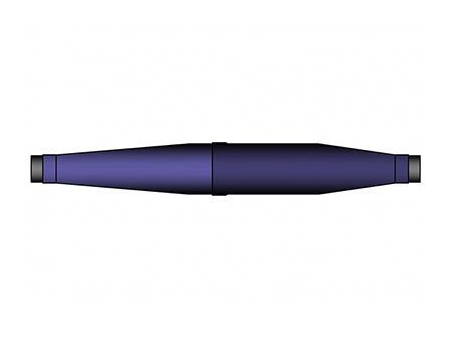

Muflas e terminações termocontráteis 36kV
Solicite uma cotação
- Terminações termocontráteis para cabos
- Muflas termocontráteis para cabos
Descrição
Muflas e terminações termocontráteis 36kV podem ser usadas em cabos internos e externos com design único e de 3-núcleos, a sua máxima tensão é de 36kV. Estes oferecem excelente isolação, proteção e propriedades mecânicas para proteção do cabo.
Propriedades | Terminação interna/externa | Muflas |
Tensão nominal | 18/36kV | 18/36kV |
Teste de descarga parcial em temperatura ambiente | 45kV, < 10pC | 45kV, < 10pC |
Teste de AC da tensão nominal | 117kV 5min | 117kV 5min |
Tensão de impulso nominal | ±200kV cada polaridade 10 vezes | ±200kV cada polaridade 10 vezes |
Descarga parcial após teste de envelhecimento ciclico | 45kV, < 10pC | 45kV, < 10pC |
Tensao suportavel de AC após teste de envelhecimento ciclico | 65kV,1 5min | 65kV 5min |
Tipo | Tamanho | Cabo (mm2) | |
Cabo XLPE(1-núcleo), 18/36kV | Terminação interna | 36kVRSNY-1/1 | 50-120 |
36kVRSNY-1/2 | 150-240 | ||
36kVRSNY-1/3 | 300-630 | ||
Cabo XLPE(1-núcleo), 18/36kV | Terminação externa | 36kVRSWY-1/1 | 50-120 |
36kVRSWY-1/2 | 150-240 | ||
36kVRSWY-1/3 | 300-630 | ||
Cabo XLPE(1-núcleo), 18/36kV | Mufla | 36kVRSJY-1/1 | 50-120 |
36kVRSJY-1/2 | 150-240 | ||
36kVRSJY-1/3 | 300-630 | ||
Cabo XLPE(1-núcleo), 18/36kV | Terminação interna | 36kVRSNY-3/1 | 50-95 |
36kVRSNY-3/2 | 120-185 | ||
36kVRSNY-3/3 | 240-400 | ||
Cabo XLPE(3-núcleos), 18/36kV | Terminação externa | 36kVRSWY-3/1 | 50-95 |
36kVRSWY-3/2 | 120-185 | ||
36kVRSWY-3/3 | 240-400 | ||
Cabo XLPE(3-núcleos), 18/36kV | Mufla | 36kVRSJYF-3/1 | 50-95 |
36kVRSJYF-3/2 | 120-185 | ||
36kVRSJYF-3/3 | 240-400 |
Padrão: IEC 60502
