Placa-Mãe Mini-ITX M818SE, processadores 6th/7th Gen Intel® Skylake/ Kaby lake, DC-Power
Solicite uma cotação
Parâmetros
| Dimensões | 145mm*100mm*18mm | ||
| CPU | 6th geração | 3855U, 3955U e Skylake i3-6100U, i5-6200U, i7-6500U etc. | |
| 7th geração | 3865U, 3965U e Kabylake i3-7100U, i5-7200U, i7-7500U etc. | ||
| Chipset | Chip único | ||
| Alimentação elétrica | 1*DC_IN / ATX | DC 12-24V (tensão de alimentação ampla) Potência: cerca de 35W DC 12V5A(corrente: 5A ou mais de 5A) | |
| Memória | Memória NB-DDR4 2133MHz, 4G/8G | ||
| Resolução | 6th geração | Controlador Intel HD Graphics 510/520 | Suporte a display simples, display duplo/três display duplicado, display duplo/três display estendido, DOS: display simples |
| 7th geração | Controlador Intel HD Graphics 610/620 | ||
| 1*VGA DB15 Porta | Resolução máxima suportada 1920*1200@60HZ | ||
| 1*VGA_OUT Pino | Resolução máxima suportada 1920*1200@60HZ (1*12Pino, 2.0mm） | ||
| 1*HDMI 1.4 Porta | Resolução máxima suportada 4096*2304@24/30HZ | ||
| 1*EDP Pino | Resolução máxima suportada 4096*2304@60HZ (2*15Pino, 2.0mm） | ||
| 1*BKLT PWR1 Pino | Pino regulador de tensão de retroiluminação EDP (1*3Pino, 2.54mm） | ||
| 1*LCD_PWR1 Pino | Pino regulador de tensão EDP (2*3Pino, 2,0mm) | ||
| LAN | 1*LAN | Cartão de rede gigabit RTL8111F, Suporte wake-on-LA e boot PXE livre | |
| 1*Mini-PCIE Porta | Suporte WIFI/3G/4G/Bluetooth etc., Suporte MSATA(opcional) | ||
| Dispositivos de armazenamento | 1*SATA1 Porta | SATA3.0 padrão, velocidade máxima de transmissão: 6.0 Gbps | |

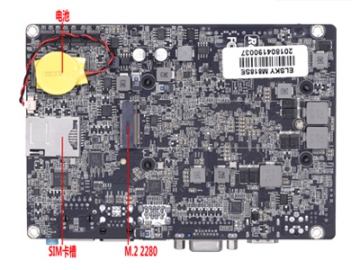

| 1*M.2_SSD | Suporte M.2 2280， Suporte SATA/NVME(PCIE)(opcional) | ||
| Áudio | Realtek ALC662 HD decodificador de áudio digital, controlador de áudio de alta fidelidade de 6 canais | ||
| 1*LINE_OUT Porta | Suporte de saída de áudio | ||
| 1*INT_SPK Pino | Suporte 8Ohm 5W saída de canal duplo do alto-falante (amplificador de potência)（1*4Pino，2.0mm） | ||
| 1*F_AUDIO Pino | Pino de áudio padrão(2*5Pino，2.0mm） | ||
| 1*SPDIF Pino | Pino de áudio digital (1*3Pino，2.54mm） | ||

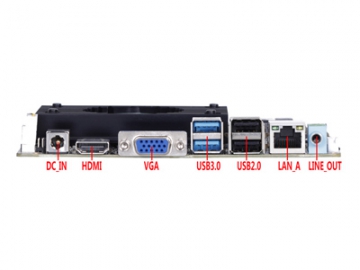

| USB | 2*USB3.0 Porta | Porta USB3.0 padrão traseira | |
| 2*USB2.0 Porta | Porta USB2.0 padrão traseira | ||
| 1*F_USB1 Pino | USB2.0 frontal Pino, cada conjunto com 2*USB2.0（2*5Pino, 2.0mm） | ||
| 1*F_USB2 Pino | USB2.0 frontal Pino, cada conjunto com 2*USB2.0（2*5Pino, 2.0mm） | ||
| Interruptor | 1*F_PANEL Pino | Interruptor, LED de alimentação, LED HDD, pino de reset (2*5Pino, 2.0mm） | |
| Outros E/S | COM1/COM2 Pino | Porta serial, COM1 Suporte RS232/RS422/RS485 (2*5Pino，2.0mm) | |
| COM3~6 Pino | Serial Porta, Suporte padrão RS232 (2*20Pino, 2.0mm） | ||
| 1*JPCOM1 Pino | Controle de tensão COM1 no Pinho 9 0V/5V/12V （2*3Pinho, 2.0mm） | ||
| 1*JPCOM2 Pino | Controle de tensão COM2 no Pinho 9 0V/5V/12V （2*3Pinho, 2.0mm） | ||
| 1*SIM slot | Suporta cartão SIM. Quando se usa 3G/4G, é necessário um cartão SIM. | ||
| 1*CLR_CMOS Pino | Rearme da placa mãe, pino de descarga (1*2Pino, 2.54mm） | ||
| 1*CPUFAN Pino | Pino do ventilador da CPU (1*3Pino, 2,54mm) | ||
| 1*J_GPIO Pino | Pino de controle GPIO (2*5Pino, 2,0mm) | ||
| Meio Ambiente | Temperatura de operação: -20℃-60℃; umidade relativa: 5%-95%, sem condensação | ||
| BIOS | AMI BIOS, Suporte de energia ligado, interruptor de tempo, interruptor remoto, dispositivos inteligentes de identificação | ||
| Watch Dog | Programação Watch dog, Suporte de reset de hardware (256 níveis, 0-255 segundos) | ||
| OS | Suporta Windows 10, Windows 8, Windows 7, Linux etc. | ||
Placa mãe opcional
| Modelo | CPU | 4K | LAN (RJ45） | COM | USB | Memória | Potência |
| M818SE-4G | Suporte 3855U, 3955U, 3865U, 3965U, Skylake 6ª geração e Kabylake 7ª geração i3, i5, i7 | Suporta | 1 | 6 | 8 | DDR4 4G | 12V-24V (tensão de alimentação ampla) |
| 2 | 6 | 6 | |||||
| M818SE-8G | Suporta | 1 | 6 | 8 | DDR4 8G | ||
| 2 | 6 | 6 |
