Jumbos de perfuração hidráulico, HT70-B
Solicite uma cotação

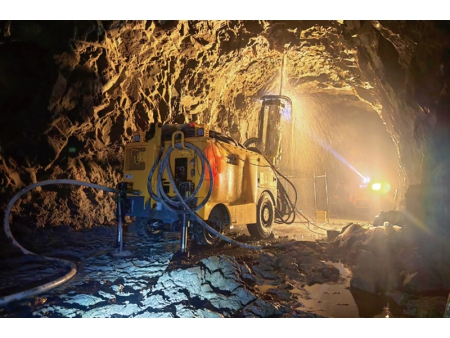

O jumbo de perfuração hidráulica HT70-B é um equipamento projetado para a perfuração de furos médios a profundos em túneis subterrâneos de pequena seção. Ele é adequado para a perfuração de furos paralelos, verticais ou inclinados, bem como de furos de detonação em forma de leque.
Ele é equipado com stingers duplos estáveis, um indicador de ângulo de alta precisão e um console de controle remoto ergonômico. Essas características, combinadas com um perfurador hidráulico eficiente, garantem operações de perfuração seguras, precisas e confiáveis. A lança de alta estabilidade proporciona posicionamento preciso e alta precisão na perfuração, ajudando a reduzir a diluição do minério.
| Jumbos de perfuração hidráulico | Seção transversal adequada | 2800×2800 - 4000×4000mm |
| Dimensões (C x L x A) | 4150×1400×2200mm | |
| Distância ao solo | 280mm | |
| HT70B(CYTC70B) | Raio mínimo de rotação | Interno 2100 mm / Externo 3500 mm |
| Capacidade de classificação | 14° | |
| Peso total | 5500 kg | |
| Perfurador hidráulico RC2200 | Potência de percussão | 21 kW |
| Frequência de percussão | 55 Hz | |
| Pressão de impacto | 200 bar | |
| Sistema de rotação | Rotação independente | |
| Velocidade de rotação | 0-285 r/min | |
| Torque rotativo máximo | 720 N.m | |
| Sistema de alimentação | Comprimentos de alimentação | 2550 / 2770 / 3000 mm |
| Rosca da haste de perfuração | T38 / T45 | |
| Comprimento da haste de perfuração | 800 / 915 / 1220 mm | |
| Peso de alimentação | 800/950/1050 kg | |
| Força de alimentação | 13 kN | |
| Capacidade de armazenamento da haste | 14 1 (T38) / 12 1 (T45) | |
| Sistema elétrico RC2200 | Potência total | 87,5 kW |
| Motor elétrico principal | 75 kW | |
| Tensão | 380 V (opcional) | |
| Compressor de ar | Modelo | GCU11 |
| Deslocamento de ar (8 bar) | 1 m³/min | |
| Tensão | 380 V (opcional) | |
| Lança | Curso de compensação | 900 mm |
| Ângulo de rotação da alimentação | 180° | |
| Ângulo de inclinação | Para a frente -30°, para trás 65° | |
| Peso da lança | 750 kg | |
| Faixa de furos paralelos | 1500 mm | |
| Sistema hidráulico | Capacidade do tanque de óleo | 120 L |
| Finesse do filtro | 10 μm | |
| Sensor | Sensor de pressão diferencial para filtro de óleo hidráulico | |
| Bomba | Bomba de óleo manual | |
| Chassi | Oscilação do eixo traseiro | 7° |
| Pneus | Dianteira: 8,25-10 | |
| Traseira: 6,5-10 | ||
| Tração | Tração dianteira | |
| Direção | Direção traseira | |
| Freio | Freio de serviço / freio de estacionamento |
- Alta precisão de perfuração: O jumbo de perfuração hidráulica está equipado com um sistema de perfuração avançado, que oferece desempenho de perfuração líder do setor, obtido por meio de perfuração com potência total, anti-bloqueio com controle de pressão de rotação, proteção contra impacto ocioso e um perfurador hidráulico que absorve a energia de recuo. Esses recursos proporcionam uma perfuração precisa e prolongam significativamente a vida útil do equipamento de perfuração.
- Capacidade de perfuração completa: Projetado especificamente para pequenas seções transversais, o console de controle remoto oferece operação conveniente e flexível com cobertura completa de perfuração. Ele pode perfurar orifícios paralelos em um plano, orifícios laterais com ângulos e orifícios descendentes. O sistema de perfuração também é equipado com uma função automática programada anti-atolamento.
- Desempenho de custo otimizado: Os principais componentes são fornecidos por fornecedores nacionais e internacionais renomados, oferecendo desempenho confiável e excelente compatibilidade, o que garante a estabilidade geral do equipamento.
- Desempenho potente: Os jumbos de perfuração hidráulico possui um chassi estável com tração nas quatro rodas e direção articulada, garantindo grande potência e boa capacidade de subida de até 14°. Devido ao seu design compacto e estabilidade geral, o jumbo pode se deslocar com rapidez e segurança em túneis estreitos.
- Fácil manutenção: O jumbo apresenta um design estrutural modular que simplifica a instalação e a manutenção, além de permitir fácil desmontagem e remontagem durante o transporte do jumbo para o local subterrâneo.
- Operação conveniente: O jumbo está equipado com um console de operação móvel, permitindo que o operador trabalhe em uma área segura, mantendo uma visibilidade clara para adicionar ou remover hastes de perfuração.
- Baixo custo de manutenção: Projetado com vários sistemas de proteção e alarme, como alarme de nível baixo de óleo, temperatura alta do óleo, bloqueio do filtro e falha na lubrificação. Além disso, é equipado com ferramentas de perfuração importadas de alta qualidade para garantir uma vida útil prolongada.
- Opções de perfurador hidráulico: Vários perfuradores hidráulicos de alta potência estão disponíveis para atender a vários requisitos de perfuração e se adequar a diferentes condições físicas e mecânicas da rocha.

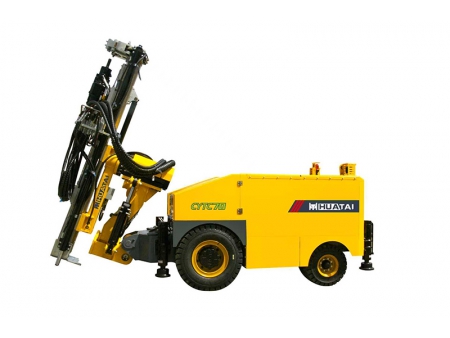

(Configuração padrão: perfurador hidráulico RC2200)
Posição de deslocamento
Posição de trabalho
