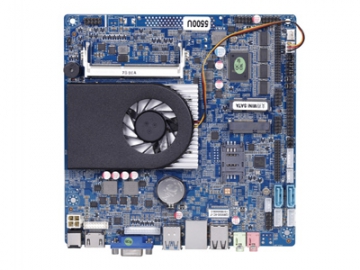

Placa-Mãe Mini-ITX QM6637, Processadores Intel Core-i 2ª/3ª geração, DC-Power
Solicite uma cotação
Parâmetros
| Dimensão | 170mm*170mm*18mm | |
| CPU | Suporta CPU Intel 988 de segunda e terceira gerações de toda a gama de laptops, por exemplo i3-2350M, i5-2540M, i7-2620M; i3-3110M, i5-3210M, i7-3540M etc. | |
| Chipset | Chipset Intel série 6: HM65, HM67, QM67 Chipset série 7 da Intel: HM70, HM76, HM77, QM77 | |
| Fornecimento de energia | 1*DC_IN | Consumo de energia de 12V CC: cerca de 60W de potência de 12V7A DC ou superior é recomendado |
| 1*DC_PWR | ||
| Memória | Ranhura 1*DIMM | Memória NB-DDR3, suporta memória de 1600MHz, até 8GB |
| LAN | Porta 1*LAN | Realtek 8111H gigabit cartão de rede, suporte wake-on-LAN e PXE boot free |
| Resolução | Placa gráfica | Intel HD Graphics 3000/4000, suporte a tela única/dupla tela duplicada, extensão de tela dupla, DOS: tela única |
| 1*VGA porta padrão | Suporta resolução máxima 1920*1200@60HZ | |
| 1*VGA_OUT Pino | Suporta resolução máxima 1920*1200@60HZ （1*12Pino, 2.0mm） | |
| 1*HDMI 1.4 porta | Suporta resolução máxima 1920*1080@60HZ | |
| 1*HDMI_CON Pino | Suporta resolução máxima 1920*1080@60HZ （2*8Pino, 2.0mm） | |
| 1*LVDS Pino | Suporta resolução máxima 1920*1080@60HZ （2*15Pino, 2.0mm） | |
| 1*LVDS_PWR Pino | LVDS regulagem de tensão Pino (2*3Pino，2.54mm） | |
| 1*INVERT Pino | LVDS backlight control Pino (1*6Pino，2.0mm） | |

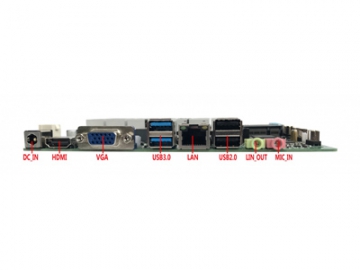

| USB | 2*USB3.0 porta | Porta USB3.0 padrão traseira |
| 2*USB2.0 porta | Porta USB2.0 padrão traseira | |
| 1*F_USB1 Pino | USB2.0 frontal Pino, cada conjunto com 2*USB2.0（2*5Pino, 2.54mm） | |
| 1*F_USB2 Pino | USB2.0 frontal Pino, cada conjunto com 2*USB2.0（2*5Pino, 2.54mm） | |
| Áudio | Realtek ALC662 HD decodificador de áudio digital, controlador de áudio de alta fidelidade com 6 canais | |
| 1*LIN_OUT porta | Suporta de saída de áudio | |
| 1*MIC_IN porta | Suporta entrada de microfone | |
| 1*JAMP Pino | Suporta 8Ohm 5W saída de canal duplo do alto-falante (amplificador de potência) (1*4Pino，2.0mm) | |
| 1*F_AUDIO Pino | Pino padrão de áudio（2*5Pine，2.54mm） | |
| Dispositivos de armazenamento | 1*SATA1 porta | SATA padrão, suporte SATA3.0 |
| 1*SATA2 porta | SATA padrão, suporte SATA2.0 | |
| 1*MSATA porta | Suporta MINI_SATA, MSATA2.0 | |
| 1*SATA_PWR Pino | SATA power, 5V, 12V power（1*4Pino，2.54mm） | |
| Interruptor | 1*F_PANEL Pino | Pino de interruptor de energia LED, HDD LED, pino reset (2*5Pino, 2.54mm） |
| 1*AUTO_SW port | Pino de interruptor de energia (1*3Pino，2.0mm） | |
| Outros E/S | 2*COM Pino | Suporte padrão RS232, sem RS485 (2*5Pino, 2.54mm） |
| 1*MINI_PCIE port | Suporta WIFI/3G/4G | |
| 1*SIM_SLOT slot | Suporta cartão SIM. Quando se usa 3G/4G, é necessário um cartão SIM. | |
| 1*CLR_CMOS Pino | Rearme da placa mãe, pino de descarga (1*3Pino，2.54mm) | |
| 2*FAN Pino | Fan Pino (1*3Pino，2.54mm） | |
| Meio Ambiente | Temperatura de trabalho: -20℃-60℃; Umidade relativa: 5%-95%, sem condensação | |
| BIOS | AMI BIOS，suporta power on, interruptor com tempo, interruptor remoto, dispositivos inteligentes de identificação | |
| Watch Dog | Programação watch dog, suporte de hardware resetado (256 níveis, 0-255 segundos) | |
| OS | Suporta Windows 10, Windows 8, Windows 7, Linux etc. | |
Placa mãe opcional
| Modelo | CPU | LAN（RJ45） | COM | USB | Memória（MAX） | Potência |
| QM6637 (com IO) | Suporta Intel 2ª geração, 3ª geração completa de notebooks 988 CPU | 1 | 2 | 8 | 8GB | 12V |
| QM6637 (sem IO) | 1 | 0 | 8 | 8GB |
Certificados
CE, CCC, ISO, MSDS, UN38.3, UN3091, POA
