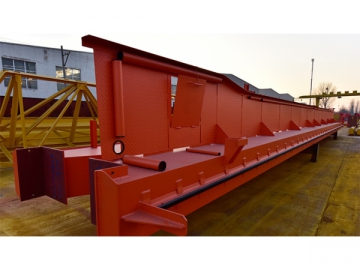

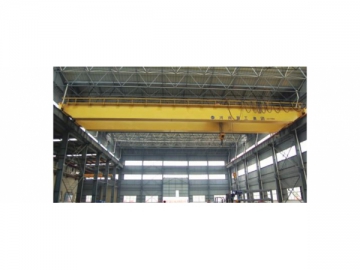

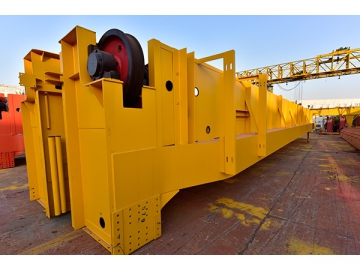

A nossa ponte rolante dupla viga faz parte da nossa maquinaria de elevação de eficiência energética fabricada de acordo com o padrão europeu e muitas vezes é também chamada de ponte rolante de viga gémea e está disponível com capacidades de 5t, 10t, 16t e 20t. Com base nas demandas dos clientes ela pode ser equipada com uma talha de cabo aço com capacidade de carga que varia de 2000kg~80,000kg. Atualmente, este guindaste aéreo de dupla viga é amplamente usada em oficina de usinagem de larga escala, armazém e outros ambientes industriais para aplicação de elevação e manuseio de cargas pesadas.

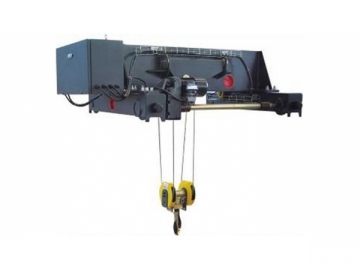

Especificações da talha elétrica

Capacidade máxima de elevação (kg)	Classificação FEM	Classificação ISO	Altura de elevação (m)	Velocidade de elevação (M/min)	Velocidade de deslocamento da trole (M/min)	Tamanho H (mm)	Tamanho C (mm)
2000	3M	M6	6/9/12 /18	0.8/5.0	5 -20	463	350
3200	2M	M5	6/9/12 /18	0.8/5.0	5 -20	463	350
5000	2M	M5	6/9/12 /18	0.8/5.0	5 -20	463	350
6300	1AM	M4	6/9/12 /18	0.8/5.0	5 -20	463	350
8000	3M	M6	6/9/12 /18	0.8/5.0	5 -20	580	350
10,000	1AM	M4	6/9/12 /18	1.0/6.3	5 -20	580	563
10,000	2M	M5	6/9/12 /18	0.8/5.0	5 -20	580	563
10,000	3M	M6	6/9/12 /18	0.66/4.0	5 -20	580	563
12,500	1AM	M4	6/9/12 /18	0.8/5.0	5 -20	580	563
12,500	1AM	M4	6/9/12 /18	1.0/6.3	5 -20	679	563
12,500	2M	M5	6/9/12 /18	0.6/4.0	5 -20	679	700
16,000	2M	M5	6/9/12 /18	0.66/4.0	5 -20	679	700
20,000	1AM	M4	6/9/12 /18	0.66/4.0	5 -20	679	700
20,000	2 M	M5	6/9/12 /18	0.53/3.4	5 -20	679	700
20,000	3 M	M6	6/9/12 /18	0.8/3.3	5 -20	884	700
25,000	1AM	M4	6/9/12 /18	1.0/4.2	5 -20	884	1000
25,000	3M	M6	6/9/12 /18	0.8/3.3	5 -20	884	1000
25,000	2M	M5	6/9/12 /18	0.8/5.0	5 -20	884	1000
32,000	2M	M5	6/9/12 /18	0.8/5.0	5 -20	884	1000
32,000	2M	M5	6/9/12 /18	0~4.9	5 -20	1023	1000
40,000	1AM	M4	6/9/12 /18	0~4.9	5 -20	1023	950
50,000	2 M	M5	6/9/12 /18	0~3.2	5 -20	1023	950
50,000	1AM	M4	6/9/12 /18	0~4.1	5 -20	1023	950
63,000	1AM	M4	6/9/12 /18	0~3.2	5 -20	1023	950
63,000	2M	M5	6/9/12 /18	0~2.4	5 -20	1023	1100
80,000	1AM	M4	6/9/12 /18	0~2.4	5 -20	1023	1100

Especificações da da ponte rolante de dipla viga

5t As FEM 2m	H	(m)	22	S	H1	H2	H3	H4	H5	W	B	b	Peso total (t)	Carga da roda (KN)	Tipo de pista	Potência total (kw)
	V1	(m/ min)	10.5	10.5	1500	700	-150	250	1490	3150	260	135	4.7	43	38kg /m	13.56
	V2		20	13.5			-150						5.4	44
	V3		32	16.5			-50						6.9	48
	L1	(mm)	560	19.5			50			4000			8.9	53
	L2		960	22.5			150			4000			10.6	57
	C1		>80	25.5			250			5000			12.1	61
	C2		> 300	28.5			350						14.1	66
				31.5			500						17.6	74

10t As FEM 2m	H	(m)	22	S	H1	H2	H3	H4	H5	W	B	b	Peso total (t)	Max Carga da roda (KN)	Tipo de pista	Potência total (kw)
	V1	(m/ min)	3.5	10.5	1550	700	-150	250	1490	3150	260	135	4.9	69	38kg /m	14.5
	V2		20	13.5			-100						6.6	73
	V3		32	16.5			0						11.5	85
	L1	(mm)	560	19.5			150						12.8	89
	L2		960	22.5			250			4000			15.3	95
	C1		>80	25.5			350			4000			17.3	100
	C2		>300	28.5			500	350	1590	5000	325	170	19	105
				31.5			550	350	1590	5000	325	170	22.4	113

16t As FEM 2m	H	(m)	22	S	H1	H2	H3	H4	H5	W	B	b	Peso total (t)	Max Carga da roda (KN)	Tipo de pista	Potência total (kw)
	V1	(m/ min)	3.9	10.5	1600	750	-150	350	1650	3150	325	170	7.4	110	38kg /m	16.5
	V2		20	13.5			-100						8.9	113
	V3		32	16.5			0						11.1	119
	L1	(mm)	560	19.5			150			4000			13.2	124
	L2		960	22.5			150	450	1750	4000	370	220	16.6	133
	C1		>80	25.5			300			5000			19.7	140
	C2		>300	28.5			400						21.6	148
				31.5			500						24.6	154

20t As FEM 2m	H	(m)	22	S	H1	H2	H3	H4	H5	W	B	b	Peso total (t)	Max Carga da roda (KN)	Tipo de pista	Potência total (kw)
	V1	(m/ min)	3.8	10.5	1890	750	-150	350	1750	3150	325	170	8	130	38kg /m	20.9
	V2		20	13.5			-50						9.5	134
	V3		32	16.5			80						11.4	138
	L1	(mm)	560	19.5			180						13.3	143
	L2		960	22.5			230	450	1850	4000	370	220	16.9	152
	C1		>80	25.5			230			4000			20.1	160
	C2		>300	28.5			480			5000			24.6	171
				31.5			480			5000			28.3	190
