Ponte rolante univiga <small>(Padrão europeu)</small>

Ponte rolante univiga (Padrão europeu)

Ponte rolante univiga <small>(Padrão europeu)</small>

Solicite uma cotação

Sobre nós: http://cranes-lifting.com

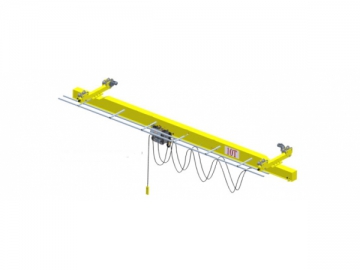

A ponte rolante univiga fabricada pela Zhonggong de acordo com o padrão europeu, é o nosso mais novo equipamento de elevação de eficiência energética. De acordo com os projetos necessários, o guindaste de elevação pode ser equipado com diferentes talhas elétricas que possuem várias capacidades de elevação que variam de 1000kg a 20,000kg. Além disso, a ponte rolante com cabo de aço fornece uma altura de elevação de 6-18m, extensão máxima de 24m e velocidade de elevação 0.8~5m/min. Ela é ideal para manuseio de materiais com menos de 20 tons.

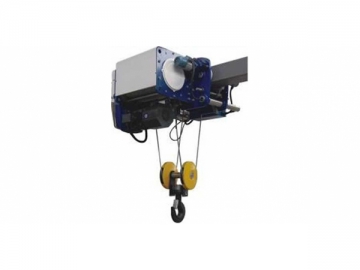

Especificações da talha elétrica

Capacidade máxima de elevação (kg)	FEM	ISO	Altura de elevação (m)	Velocidade de elevação (M/min)	Velocidade de deslocamento do trole (M/min)	Tamanho H (mm)	Tamanho C (mm)
1000	4M	M7	6/9/12 /18	0.8/5.0	5-20	232	500
1260	3M	M6	6/9/12 /18	0.8/5.0	5-20	232	500
1600	3M	M6	6/9/12 /18	0.8/5.0	5-20	232	500
1600	2M	M5	6/9/12 /18	1.6/10	5-20	232	600
2000	2M	M5	6/9/12 /18	0.8/5.0	5-20	232	600
2000	3M	M6	6/9/12 /18	1.3/8.0	5-20	232	500
2500	3M	M6	6/9/12 /18	0.8/5.0	5-20	232	500
2500	3M	M6	6/9/12 /18	1.0/6.3	5-20	232	500
2500	2M	M5	6/9/12 /18	1.3/8.0	5-20	232	500
3200	2M	M5	6/9/12 /18	0.8/5.0	5-20	232	600
3200	2M	M6	6/9/12 /18	1.0/6.3	5-20	232	600
3200	1AM	M4	6/9/12 /18	1.6/10	5-20	232	590
5000	2M	M6	6/9/12 /18	0.8/5.0	5-20	264	590
5000	3M	M6	6/9/12 /18	1.0/6.3	5-20	264	740
5000	2M	M5	6/9/12 /18	1.6/10	5-20	321	740
6300	1AM	M4	6/9/12 /18	0.8/5.0	5-20	321	590
6300	4 M	M7	6/9/12 /18	1.6/10	5-20	254	740
6300	2M	M5	6/9/12 /18	0.8/5.0	5-20	321	740
8000	3M	M6	6/9/12 /18	0.8/5.0	5-20	321	740
10,000	1 AM	M4	6/9/12 /18	1.3/8.0	5-20	321	740
10,000	2M	M 5	6/9/12 /18	0.8/5.0	5-20	321	740
10,000	3M	M6	6/9/12 /18	0.66/4 .0	5-20	321	740
12,500	1AM	M4	6/9/12 /18	0.8/5.0	5-20	321	740
12,500	2M	M5	6/9/12 /18	0.6/4.0	5-20	321	740
12,500	1AM	M4	6/9/12 /18	1.0/6.3	5-20	321	740
12,500	3 M	M3	6/9/12 /18	0.6/4.0	5-20	411	850
16,000	2M	M5	6/9/12 /18	0.6/4.0	5-20	411	850
20,000	1AM	M4	6/9/12 /18	0.6/4.0	5-20	411	850

Especificações da ponte rolante univiga

Capacidade de elevação (t)	Extensão (m)	Altura de elevação (m)	Classificação	Velocidade de elevação (m/min)	Peso		Pistas	Potência total (kw)	Pressão máxima da roda (Mpa)	H (mm)	h (mm)	A (mm)	W (mm)	B (mm)
					Trole (kg)	Guindaste completo (kg)
1	9.5	6 9 12 15 18	A5 (2m)	0.8/5	376	958	P24	4.58	8.76	710	260	183	1500	1928
	11					1599			9.51
	12.5					1723			10.45
	16					2220			11.58	693	447		2000	2428
	19.5					2835			13.06	570	497		2500	2928
	22.5					3532			14.62	652	497		3000	3764
	24					3774			16.1	652	508
2	9.5	6 9 12 15 18	A5 (2m)	0.8/5	376	1625	P24	4.94	13.5	755	260	183	1500	1928
	11					1784			14.46
	12.5					1970			15.54
	16					2371			17.47	575	447		2000	2428
	19.5					3175			18.93	655	497		2500	2928
	22.5					3726			20.39	735	497		3000	3764
	24					4016			22.38	735	508
3	9.5	6 9 12 15 18	A5 (2m)	0.8/5	376	1902	P24	4.94	18.98	755	260	183	1500	1928
	11					2168			20.93
	12.5					2350			22.38
	16					2872			18.89	575	452		2000	2428
	19.5					3854			20.11	655	492		2500	2928
	22.5					4549			21.85	735	512		3000	3764
	24					4855			23.51	735	541
5	9.5	6 9 12 15 18	A5 (2m)	0.8/5	531	2318	P24	7.75	25.45	666	505	183	1700	2674
	11					2566			27.06		565
	12.5					2816			30.6	666	665
	16					3673			29.2	776	665		2000	2500
	19.5					4364			29.76	776	665		2500	3000
	22.5					5392			31.6	896	665		3000	3500
	24					5754			33.84	946	665
10	9.5	6 9 12 15 18	A5 (2m)	0.8/5	928	3260	P38	12.7	35.62	666	762	183	1700	2238
	11					3596			39.78		842
	12.5					3896			42.62		892
	16					4889			51.85	666	876		2000	2538
	19.5					5913			54.44	776	976		2500	3038
	22.5					7527			57.7	776	1006		3000	3538
	24					7975			60.83	896	1006
16	9.5	6 9 12 15 18	A5 (2m)	0.8/5	1420	4284	P43	20.92	64	820	862	183	1700	2238
	11					4846			67.26		912
	12.5					5336			71.36		982
	16					6305			83.1	980	990		2000	2538
	19.5					8111			86.1	1040	1080		2500	3038
	22.5					9416			88.5	1100	1100		3000	3538
	24					10065			93	1175	1100
20	9.5	6 9 12 15 18	A5 (2m)	0.8/5	1420	4944	P43	20.92	98.4	870	862	183	1800	2238
	11					5441			102.3		912
	12.5					5906			104.2		982
	16					6756			101.1	1025	990		2000	2538
	19.5					8307			105.3	1135	1080		2500	3038
	20					8500			107.1	1260	1100		3000	3538
