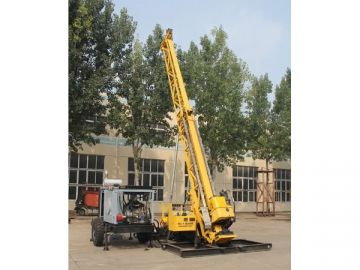

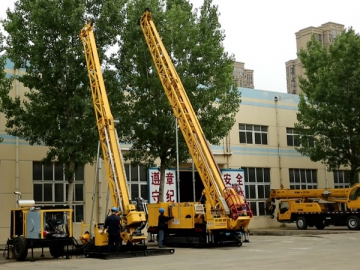

Perfuratriz de núcleo hidráulica montada sobre trailer, XDJ-4
A perfuratriz de núcleo hidráulica montada sobre trailer, XDJ-4, vem com uma estrutura modular. Todos os componentes, incluindo as unidade de alimentação, painel de controle, cabeçote rotativo, mastro e base, são modularmente montados, para fácil desmontagem. Cada componente pesa no máximo 500 kg. Isso facilita drasticamente o transporte de carga e faz com que seja conveniente para mover a máquina de perfuração de núcleo em estradas complexas e áreas montanhosas.
Características estruturais:

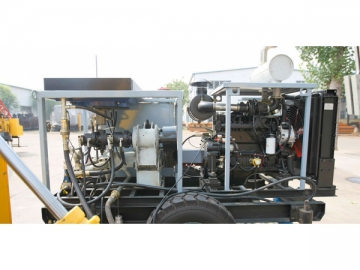

1. Unidade de energia
A perfuratriz de núcleo hidráulica é alimentada pelo motor diesel ou motor elétrico. Estas duas unidades de energia, podem ser rapidamente trocadas, mesmo nos locais de perfuração.
Unidade de energia2. Sistema hidráulico
Transmissão hidráulica garante estabilidade excepcional, baixo ruído, alta segurança, confiabilidade e grande economia de trabalho.

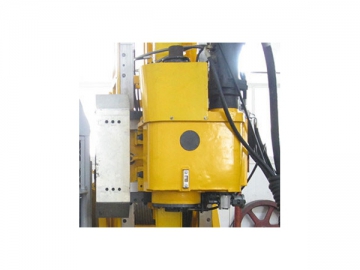

3. Caixa de câmbio
A caixa de câmbio da unidade de rotação, apresenta saída de torque de 2 velocidades, atendendo aos requisitos de velocidade e torque de vários processos de perfuração, para diferentes diâmetros de perfuração.
Caixa de câmbio

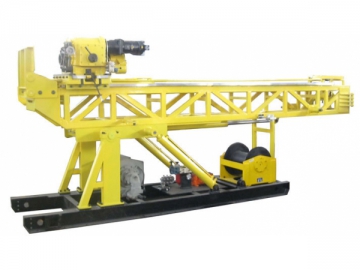

4. Equipamento de perfuração
O curso de alimentação é de até 3.5 m, o qual reduz efetivamente o tempo de trabalho e melhora a eficiência de perfuração.
Mastro

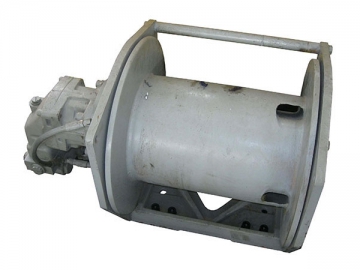

5. Guincho
A perfuratriz de núcleo hidráulica montada sobre trailer é equipada com um guincho de última geração, que possui controle de velocidade variável e fornece uma capacidade de elevação de 6.3/13.1toneladas por cabo.
Guindaste
6. Painel de controle
Através do tacômetro, medidor de pressão bit, amperímetro, medidor de tensão, medidor de pressão hidráulica e medidor de pressão da bomba de lama no painel de controle, os operadores de perfuração, podem realizar observação em tempo real das condições de funcionamento e condições de perfuração.
Painel de controle
| Perfuratriz de núcleo hidráulica montada sobre trailer, XDJ-4 | ||
| Capacidade da perfuração (buraco em linha reta) | BQ (φ55.5mm) | 1500 m |
| NQ (φ71mm) | 1200 m | |
| HQ (φ89mm) | 500 m | |
| PQ (φ114mm) | 300 m | |
| Capacidade do cabeçote rotativo | RPM | 40-920 rpm |
| Torque máx. | 2410N·m | |
| Alimentação de energia máx. | 50 KN | |
| Potência de levantamento máx. | 150 KN | |
| Diâmetro interno máx. | 94 mm | |
| Curso de alimentação | 3500 mm | |
| Capacidade do guincho principal | Impulso máximo (linha simples/dupla) | 6300 /12600 kg |
| Velocidade | 8-46 m/min | |
| Diâmetro do cabo | 18 mm | |
| Capacidade de tambor (Comprimento do cabo) | 26 m | |
| Capacidade do guincho do guindaste | Força máxima | 1500 kg |
| Velocidade | 30-210 m/min | |
| Diâmetro do cabo | 6 mm | |
| Capacidade do tambor (Comprimento do cabo) | 1500 m | |
| Mastro | Altura do mastro | 9.5 m |
| Ângulo de perfuração | 45°- 90° | |
| Método de montagem do mastro | Hidráulico | |
| Unidade de energia | Tipo | Motor elétrico / motor a diesel |
| Potência | 55kW/132kW | |
| Pressão da bomba principal | 27mPa | |
| Tipo de mandril | Hidráulico | |
| Tipo de braçadeira da base | Hidráulico | |
| Peso | 5300kg | |
| Forma de transporte | Trailer | |
| Perfuratriz de núcleo hidráulica montada sobre trailer, XDJ-4 | |
| Componentes | Peso |
| Motor elétrico | 460kg |
| Motor a diesel | 520kg |
| Mastro baixo | 480kg |
| Unidade de rotação/Tabela de rotação | 450kg |
| Estação hidráulica | 500kg |
| 400kg | |
| Chassi da perfuratriz | 370kg |
| Painel de controle | 150kg |
| Guindaste principal | 300kg |
| Guindaste para remoção | 220kg |
| Mastro superior | 280kg |
| Potência da unidade de chassi | 210kg |
