Fornos Rotativos
O CITIC Heavy Industries (CITIC HIC) existe há mais de 60 anos nas indústrias de minerais, agricultura e outras indústrias de processamento de materiais. Até hoje, a CITIC HIC projetou e fabricou mais de 1.000 fornos rotativos, incluindo forno rotativo de cimento, forno rotativo de calcário ativo, forno rotativo de pelotas oxidadas, forno de torrefação de metais não ferrosos, incinerador de forno rotativo, secador rotativo e mais equipamentos de processamento rotativo que são amplamente utilizados na construção, metalurgia, fundição de metais não ferrosos, cal ativa, química, papel e celulose e outras indústrias. A CITIC HIC dedica-se a fornecer aos clientes globais soluções de fornos rotativos confiáveis, eficientes em termos energéticos e ecológicos para ajudá-los a reduzir o consumo de energia, reduzir o baixo custo de manutenção, alcançar uma operação confiável e obter um lucro maior.
Para a indústria da construção, CITIC HIC desenvolveu fornos rotativos de grande escala e super-grande escala que são adequados para linhas de produção de cimento com produção diária de 10.000-12.000 toneladas, o tamanho do forno rotativo de cimento é de até 6,4m de diâmetro. Quando se trata da indústria metalúrgica, nossos fornos rotativos de pelotas cobrem uma produção anual que varia de 600.000 a 6.000.000 toneladas. Além disso, nossos dois grandes fornos rotativos (Ø7,2×136,5m) projetados para a indústria química do carvão refrescaram ainda mais o recorde do maior diâmetro de forno rotativo do mercado doméstico.
CITIC HIC projetou com sucesso 70 tipos de forno de torrefação com diferentes especificações para a torrefação de vários metais como feronikel, óxido de alumínio, hidróxido de crómio, sais de vanádio, óxido de zinco e dióxido de titânio, que foram exportados para o Japão, Malásia, Indonésia, entre outros.
Desde seu início empresarial até hoje, a CITIC HIC tem fornecido vários fornos rotativos para atender várias grandes empresas nacionais como a Conch Cement, Tapai Group, TISCO Group, Baowu Group, Chinalco e MCC Group, bem como clientes dos mercados globais incluindo Emirados Árabes Unidos, Tailândia, Paquistão, Indonésia, Turquia, Arábia Saudita, África do Sul, Argélia, Egito, Vietnã, etc. Cada produto que fornecemos está em conformidade com as normas internacionais durante todas as etapas de fabricação até sua aceitação. CITIC HIC ocupa o primeiro lugar no TOP 20 Empresas da Indústria de Máquinas de Material de Construção da China por sua tecnologia de fornos rotativos de cimento, e seu forno rotativo de cimento da marca LK ganhou o título de Produtos de Marca Famosa da China.
- Força
-

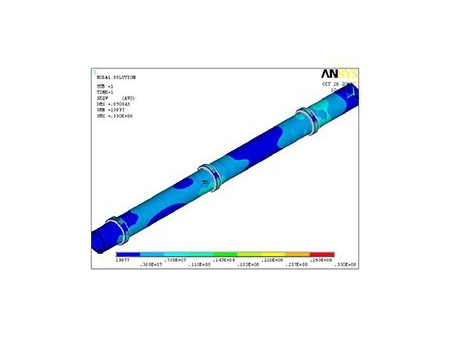

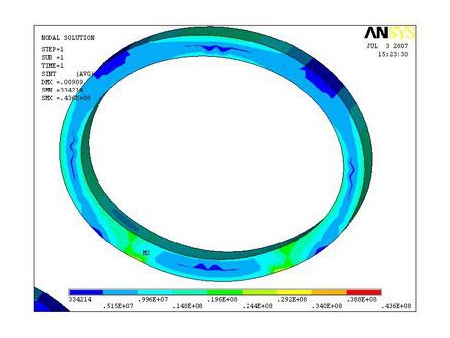

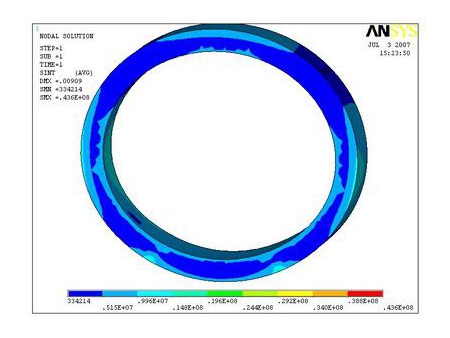

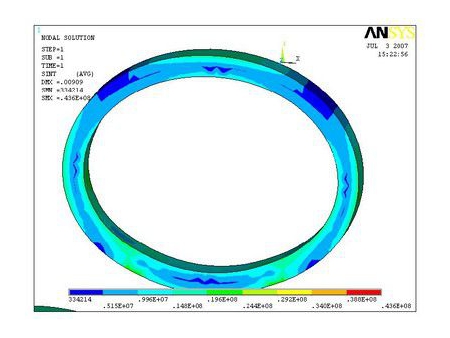

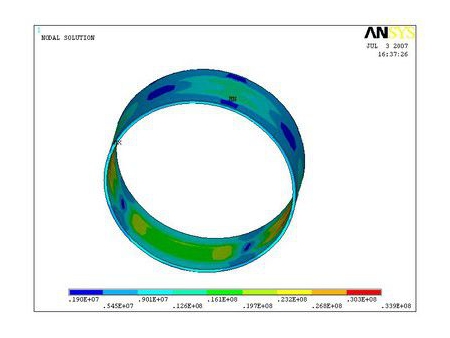

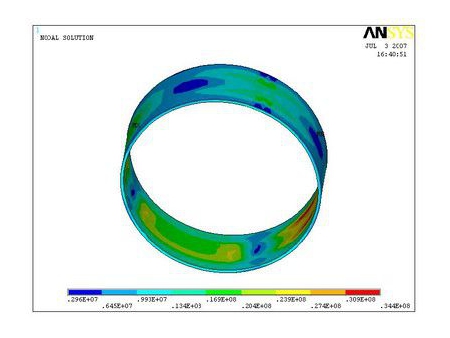

A análise por elementos finitos é empregada para o cálculo da resistência do tambor do forno, do pneu do forno (anel de suporte), do rolo de suporte, do eixo do rolo de suporte, da coroa dentada, do pinhão e outros componentes chave para identificar a estrutura ideal e garantir a confiabilidade do forno rotativo.
Mais

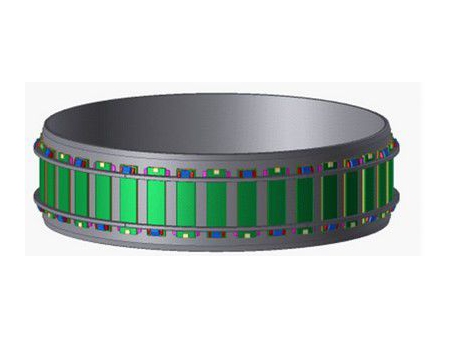

- Barras de enchimento
-
Barras de enchimento flutuantes com design de camada dupla tornam a substituição da barra de enchimento mais fácil e mais rápida.

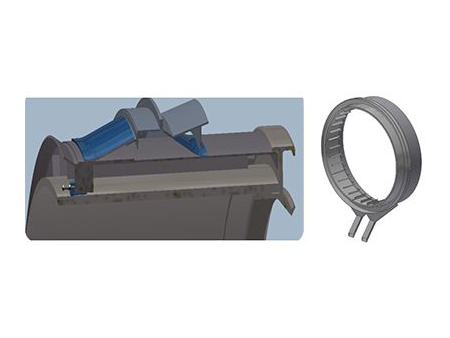

- Vedação de entrada e saída do forno
-
O sistema de vedação de entrada e saída do forno combina selo de ar frio, selo de dupla folha e selo de labirinto para evitar a fuga de poeira e gás quente do forno.

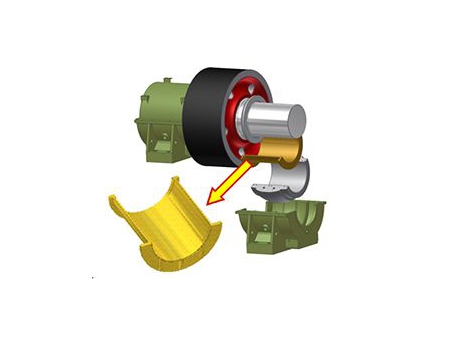

- Unidade de rolos de suporte do forno
-
O projeto de um pequeno ângulo de contato entre o eixo de rolos e a bucha do mancal pode ajudar a criar uma película de óleo eficiente para melhorar o efeito de lubrificação. A folga apropriada pode compensar deformações causadas por cargas pesadas, garantindo assim que o contato entre o pneu e os rolos de apoio seja uniforme.
- Estrutura do selo
-
O projeto deliberado da vedação do forno evita eficientemente vazamentos de lubrificante.
A estrutura racional de vedação permite um ótimo desempenho e eficiência.

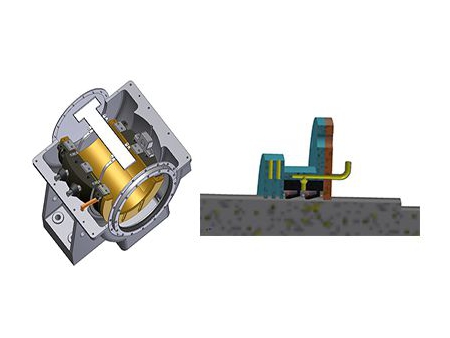

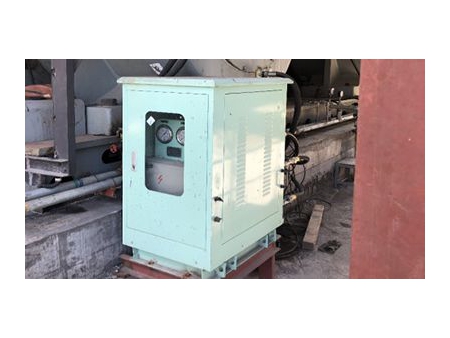

- Sistema de lubrificação para unidade de rolos de apoio
-
Os rolamentos de apoio são lubrificados com graxa antes da partida do forno rotativo usando sistema de lubrificação, que também pode conduzir a remoção de contaminantes, e controle da temperatura do óleo para evitar que a temperatura dos rolamentos seja muito alta.
| Capacidade (t/d) | Diâmetro interno × comprimento | Observações |
| 5000 | Ø4.8×72m | |
| Ø4.8×74m | ||
| 5500 | Ø4.6×70m | |
| Ø5×74m | ||
| Ø5.2×61m | ||
| 6000 | Ø5×80m | |
| Ø5.2×78m | ||
| Ø5.2×82m | ||
| Ø5.2×74m | ||
| Ø4.8/5.2×74m | Forno rotativo de diâmetro variável | |
| Ø4.8/5.2×76m | Forno rotativo de diâmetro variável | |
| 8000 | Ø4.8/5.6×78m | Forno rotativo de diâmetro variável |
| Ø5.6×78m | ||
| Ø5.6×87m | ||
| 10000-12000 | Ø6×95m | |
| Ø6×90m | ||
| Ø6.2×92m | ||
| Ø6.2×98m | ||
| Ø6/6.2/6.8×92m | Forno rotativo de diâmetro variável |
- As especificações acima mencionadas são apenas gerais, podemos personalizar seu forno rotativo de acordo com suas exigências específicas.
- Os fornos rotativos com capacidade inferior a 5000t/d não estão listados acima.
- Os fornos rotativos de especificações entre as especificações gerais não estão listados acima.

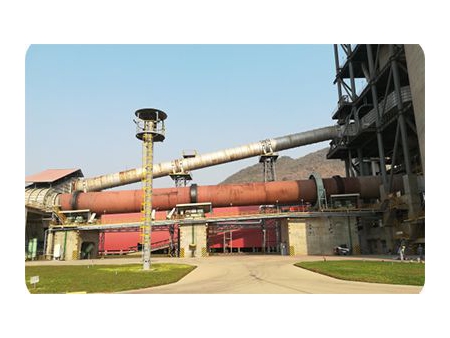

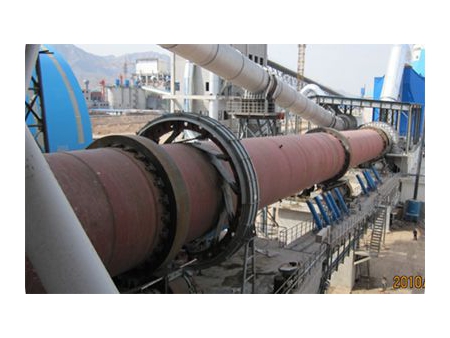

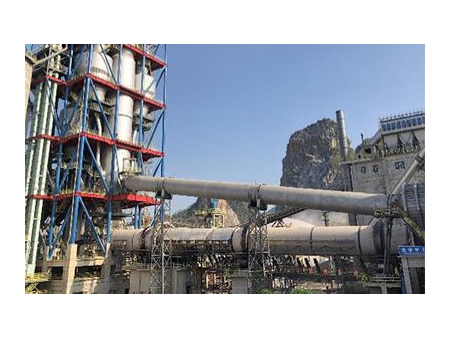

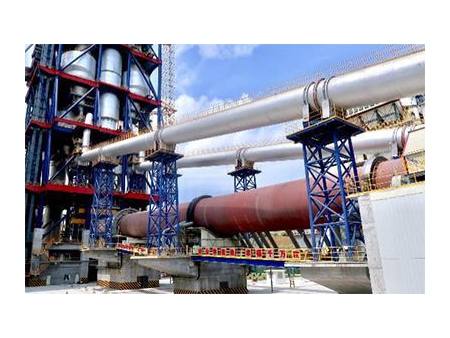

Empresa de Cimento do Grupo Tianrui
Forno rotativo de cimento (Ø6,2×92m), produção diária 12.000ton
Grupo Tapai
Forno rotativo de cimento (Ø6,2×92m), produção diária 10.000ton
Cimento Anhui Conch
Forno rotativo de cimento (Ø6×95m), produção diária 10.000ton

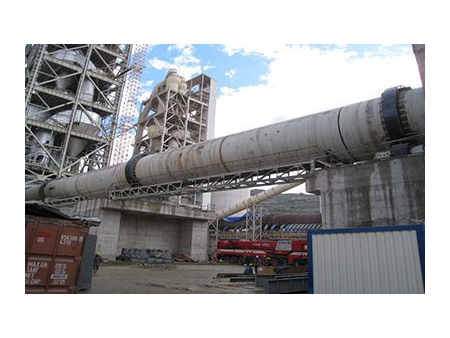

Projeto Turkey
Forno rotativo de cimento (Ø5,6×87m), produção diária 8.000ton
Indonésia Cimento Hongshi
Forno rotativo de cimento (Ø5,6×78m), produção diária 8.000ton
Companhia de Cimento Myanmar Conch
Forno rotativo de cimento (Ø4,8×74m), produção diária 5.000ton
- Uma grande experiencia no projeto e na fabricação de fornos rotativos
CITIC HIC tem 60 anos de experiência no projeto e fabricação de uma variedade de fornos rotativos, mais de 60 fornos rotativos de larga escala com diâmetro superior a 6m. Os fornos rotativos da marca LK ganharam o título de "China's Famous Brand Products". - Desenvolvemos padrões nacionais
CITIC HIC presidiu o estabelecimento do padrão "Forno Rotativo" (JB/T8916-2017, registrado pelo Ministério da Indústria de Construção de Máquinas), e participou do desenvolvimento do padrão "Forno Rotativo de Cimento Industrial" (GB/T32994-2016). - Baixo custo
A configuração racional melhora a eficiência energética e reduz o consumo de aço. A tecnologia avançada e confiável de controle inteligente ajuda a alcançar operações de baixo carbono e ecologicamente corretas. - Sistema de gerenciamento de atendimento ao cliente vitalicio
O sistema de gerenciamento de atendimento ao cliente recém estabelecido permite que o equipamento e o gerenciamento de peças de reposição dos clientes seja garantido 24 horas por dia, com ciclo de vida completo.
- Produção

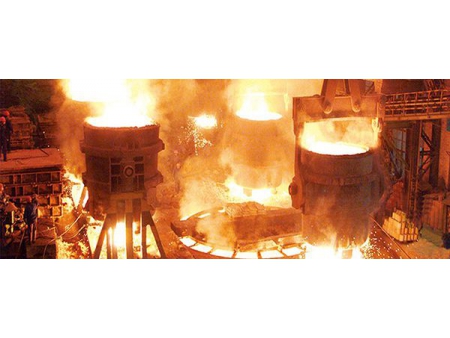

Capacidade de tratamento térmico
Com um processo, somos capazes de obter: 900t de aço fundido refinado, lingote de aço de 600t, a maior parte fundida de 600t, a maior parte forjada de 400t, a maior parte de ferro cinzento de 200t, a maior parte de ferro dúctil de 150t, e a maior parte fundida não ferrosa de 20t. - Serviços
Serviço vitalício
Com tecnologia de ponta e uma vasta experiência, a CITIC HIC trabalha através de cada passo crítico para individualizar o processo ideal e o desempenho de acordo com as necessidades do cliente. Nosso serviço vitalício abrange instalação de equipamentos, testes, manutenção, recondicionamento, monitoramento e diagnóstico remoto, atualização e recondicionamento, e garantia de desempenho.
