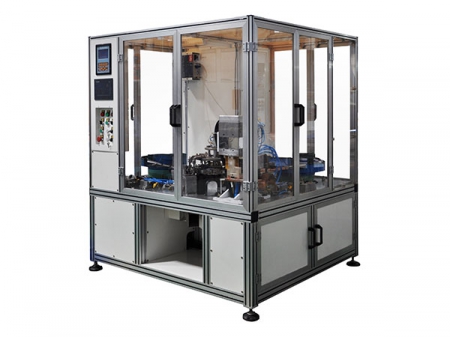

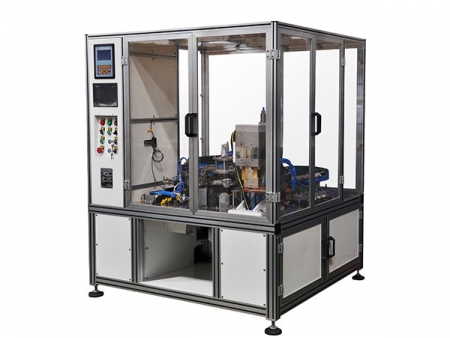

Máquina de solda por resistência automatizada de oito estações com trip magnético

Dimensão (unidade: mm)

Item	Altura	Comprimento	Largura
Tamanho	1904	2550	3113

Parâmetros têcnicos principais

Item	Parâmetros
Número de peças da máquina de solda	2
Capacidade nominal (KVA)	110(55*2)
Fonte de alimentação (V/φ/HZ)	380/ 3 /50HZ
Corrente primária (A)	136
Ciclo de trabalho nominal (%)	20
Tensão secundária vazia (V)	8.9
Tipo de estação de trabalho/ Quantidade de estações de trabalho	tipo disco rotativo /8 estações
Diâmetro do cilindro * curso (mm)	Φ40*15
Dimensão do eletrodo (mm)	88100
Dimensão da peça de trabalho (mm)	Diâmetro da bobina Φ1,4~2,2, espessura da placa da estrutura 1,2, espessura da placa terminal 1,2
Capacidade de soldagem (mm)	Φ1.4~2.2 1.2 1.2
Velocidade de soldagem (m/min) (s/peça) (tempo/s)	4.8s/peça
Pressão de trabalho (kgf/0.5MPa)	50
Pressão do ar comprimido (MPa)	0.6~0.7
Consumo de ar comprimido (pressão de ar de 0,4 MPa) (L/ponto de solda)	10
Consumo de água de resfriamento (L/min)	12
Potência do motor dos indexadores de came (KW)	1.5
Especificação do cabo primário (MM²)	325 216
Corrente máxima de curto-circuito do transformador (A)	19800; 2 peças

Funcionalidade
1. O sistema de solda por resistência da unidade de disparo do disjuntor Heron é equipado com três sistemas de alimentação automática e três máquinas de solda por resistência de 4000HZ de média frequência.
2. O sistema de soldagem foi projetado com um dispositivo de posicionamento automático para realizar a soldagem do dispositivo em diferentes ângulos com a ajuda de um sistema de transferência automática.

Introdução

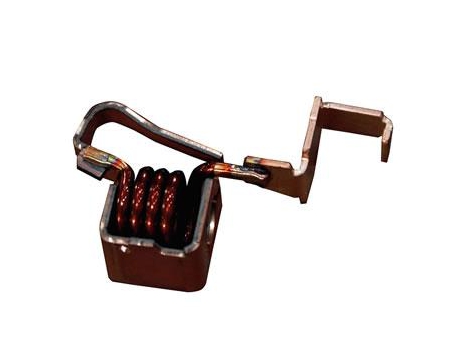

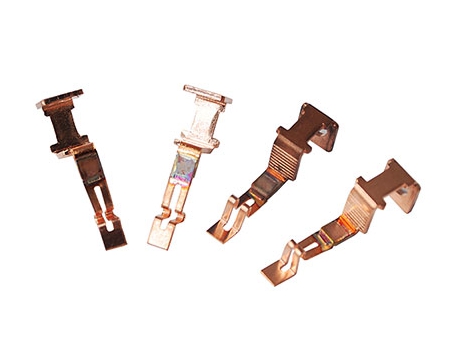

O equipamento foi projetado para soldar três partes de unidades de disparo de disjuntor. A unidade pode executar rapidamente as funções de remoção, posicionamento e soldagem, tudo automaticamente para melhorar a eficiência da produção.

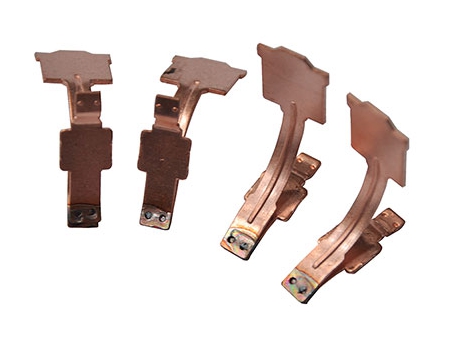

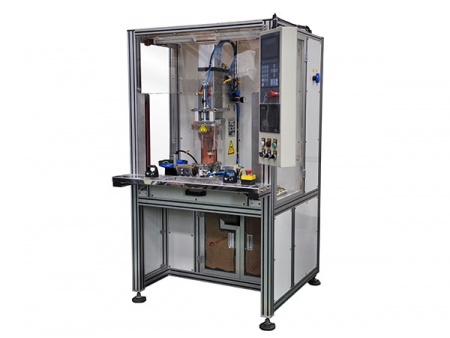

Soldador de resistência de média frequência de 55KVA para contato elétrico com 6 estações DB-55-13010

Modelo #		DB-55-13010
Capacidade nominal	KVA	55
Fonte de alimentação	V/Φ/Hz	380/3/50
Corrente primária máxima	A	45
Corrente de curto-circuito máxima	KA	18
Pressão máxima de trabalho	kN	/
Dimensão (CxLxA)	mm	1460x1350x1727

Soldador de resistência de média frequência de 55KVA para conector com 6 estações DB-55-13009

Modelo #		DB-55-13009
Capacidade nominal	KVA	55
Fonte de alimentação	V/Φ/Hz	380/3/50
Corrente primária máxima	A	45
Corrente de curto-circuito máxima	KA	18
Pressão máxima de trabalho	kN	/
Dimensão (CxLxA)	mm	1460x1350x1727

Soldador totalmente automático de 110KVA para contato com ponta de prata DB-110-14007

Modelo #		DB-110-14007
Capacidade nominal	KVA	110
Fonte de alimentação	V/Φ/Hz	380/3/50
Corrente primária máxima	A	100
Corrente de curto-circuito máxima	KA	27
Pressão máxima de trabalho	kN	3.8
Dimensão (CxLxA)	mm	1000x1132x1802

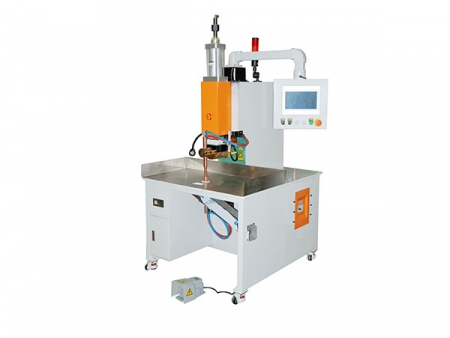

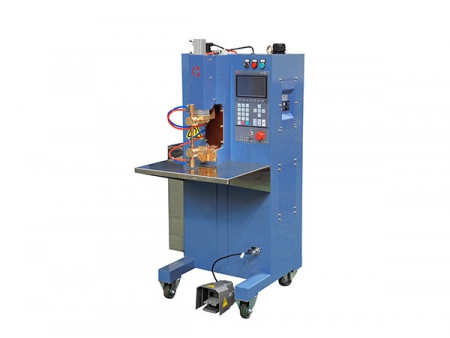

Soldador de bancada de média frequência de 165KVA DB-165-20025

Modelo #		DB-165-20025
Capacidade nominal	KVA	165
Fonte de alimentação	V/Φ/Hz	380/3/50
Corrente primária máxima	A	210
Corrente de curto-circuito máxima	KA	30
Pressão máxima de trabalho	kN	7.7
Dimensão (CxLxA)	mm	1090x960x1988

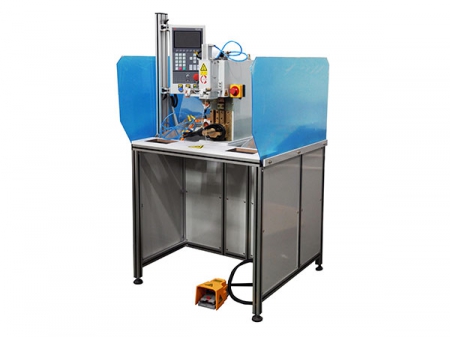

Soldador de bancada de média frequência de 55KVA DB-55-14108

Modelo #		DB-55-14108
Capacidade nominal	KVA	55
Fonte de alimentação	V/Φ/Hz	380/3/50
Corrente primária máxima	A	37
Corrente de curto-circuito máxima	KA	18
Pressão máxima de trabalho	kN	2.5
Dimensão (CxLxA)	mm	822x657x1345

Soldador de bancada de média frequência de 55KVA DB-55-14105

Modelo #		DB-55-14105
Capacidade nominal	KVA	55
Fonte de alimentação	V/Φ/Hz	380/3/50
Corrente primária máxima	A	37
Corrente de curto-circuito máxima	KA	18
Pressão máxima de trabalho	kN	2.5
Dimensão (CxLxA)	mm	1000x995x1685
