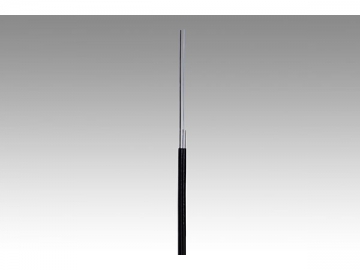

Fibra óptica com baixa sensibilidade a curvatura (G657.B2)
Solicite uma cotação
Descrição do produto
Fasten fornece fibra óptica com baixa sensibilidade a curvatura que está em conformidade com as especificações de recomendações ITU-T G.657 da fibra óptica do tipo B. Esta fibra óptica é fabricada mediante a aplicação do processo de zero pico de água com baixa atenuação em todo o comprimento da onda (1260nm-1625nm). Comparada com fibra de monomodo comum, esta fibra tem melhor resistência à dobra ou curvatura. Debaixo da janela de 1550nm, a atenuação anexada da fibra com raio de curvatura de 7.5mm é inferior a 0.5dB, podendo satisfazer a demanda especial da capacidade de curvatura dos cabos com raios de curvatura e componentes ópticos pequenos.
| Item | Unidade | ||
| Desempenho de transmissão | |||
| Atenuação em 1310nm | dB/km | ≤0.35 | |
| Atenuação em 1550nm | dB/km | ≤0.21 | |
| Atenuação em 1625nm | dB/km | ≤0.23 | |
| Atenuação em 1383±3nm | dB/km | ≤0.35 | |
| Descontinuidade de atenuação | dB | ≤0.05 | |
| Características de atenuação em comprimento da onda | dB/km | ≤0.03 | |
| Comprimento da onda de dispersão zero | nm | 1300~1324 | |
| Inclinação de dispersão zero | ps/(nm2.km) | ≤0.090 | |
| Dispersão em 1288-1339nm | ps/(nm.km) | ≤3.5 | |
| Dispersão em 1271-1360nm | ps/(nm.km) | ≤5.3 | |
| Dispersão em 1550nm | ps/(nm.km) | ≤18 | |
| PMD | ps/ km | ≤0.1 | |
| Comprimento da onda de corte (λcc) | nm | ≤1260 | |
| Perda de macro curvatura | |||
| R15mm/10 viragens/1550nm | dB | ≤0.03 | |
| R10mm/1 viragem/1550nm | dB | ≤0.1 | |
| R7.5mm/1 viragem/1550nm | dB | ≤0.5 | |
| R15mm/10 viragens/1625nm | dB | ≤0.1 | |
| R10mm/1 viragem/1625nm | dB | ≤0.2 | |
| R7.5mm/1 viragem/1625nm | dB | ≤1 | |
| Desempenho geométrico | |||
| Diâmetro do modo campo 1310nm | μm | (8.6~9.2)±0.4 | |
| Diâmetro de revestimento superficial | μm | 125±0.7 | |
| Núcleo/ Erro de concentricidade de revestimento | μm | ≤0.5 | |
| Revestimento superficial sem circularidade | % | ≤1 | |
| Diâmetro de revestimento incolor) | μm | 243±7 | |
| Chapeamento /erro de concentricidade de revestimento | μm | ≤8 | |
| Desempenho mecânico | |||
| Nível de teste de comprovação | % | ≥1.0 | |
| Resistência da fibra | 10m, Nível de probabilidade mais baixa Weibull :2.76GPa(15%) | ||
| Parâmetro de corrosão dinâmica nd | ≥20 | ||
| Raio de ondulação | m | ≥4 | |
| Força da tira | Valor médio | N | 1~5 |
| Valor máximo | 1.3~8.9 | ||
| Desempenho ambiental | |||
| Desempenho térmico (-60~＋85℃) | Atenuação adicional ≤0.05dB/km é permitida em 1310nm e 1550nm. | ||
| Desempenho em imersão (23±2℃， 30 dias ) | |||
| Desempenho térmico e em umidade (85±2℃，grau de umidade acima de 85%，30 dias ) | |||
| Desempenho de envelhecimento em temperatura (85±2℃，30 dias ) | |||
