Sistema pulverizador de desmoldante
A pulverização de contorno para moldes de fundição sob pressão utiliza equipamentos robóticos para aplicar de forma precisa e uniforme agentes desmoldantes e outros meios em áreas designadas da superfície do molde, com base na forma tridimensional, nas características estruturais e nos percursos predefinidos da cavidade do molde. Por meio da “pulverização de contorno”, o agente desmoldante cobre apenas as superfícies de trabalho críticas, como cavidades e canais do molde, evitando pulverizações desnecessárias que causam desperdício ou afetam a qualidade da fundição. Isso garante uma espessura de revestimento uniforme para atender aos requisitos de desmoldagem, evitando defeitos causados por revestimento excessivo (como bolhas e porosidade por retração) ou aderência do molde causada por revestimento insuficiente.
- Princípio de funcionamento

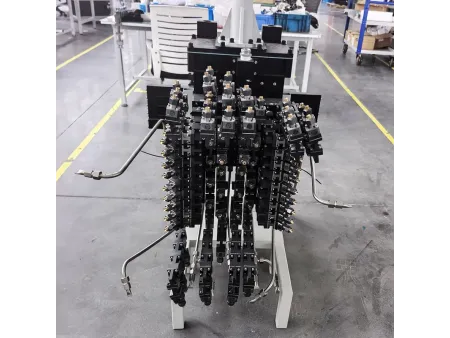

O dispositivo de pulverização de contorno da carcaça da embreagem adota uma estrutura modular, projetada de acordo com as características da cavidade. Ele constrói o dispositivo de pulverização e é equipado com uma função adicional de sopro de ar, permitindo o controle independente de vários circuitos de pulverização e a secagem rápida da cavidade do molde.
- Design de contorno e fácil instalação
Vários métodos de montagem modular de contorno garantem o fornecimento suave de canais de líquido e ar, permitindo que o dispositivo de pulverização seja adaptado com precisão ao molde.
- Multiângulo e distância ajustável
Com conjuntos modulares de contorno, os ângulos e distâncias de pulverização podem ser ajustados de forma flexível.
- Baixo custo de manutenção
A estrutura modular do contorno ajuda a reduzir os custos de manutenção durante o uso posterior. Apenas os conectores danificados precisam ser substituídos para uso contínuo.
- Alto nível de profissionalismo no design
O design 3D profissional dos dispositivos de pulverização de contorno permite ciclos de pulverização de 25 a 30 segundos. Com ajustes na estrutura de resfriamento interna do molde, é possível obter ciclos de pulverização de menos de 20 segundos.
- Micro pulverização: O agente desmoldante puro com 100% de ingredientes ativos, à base de água ou óleo, é pulverizado com precisão sobre a superfície do molde usando equipamento de micro pulverização para formar uma película isolante lubrificante.
- Pulverização de baixo volume: O agente desmoldante puro de alta concentração (geralmente não inferior a 1:10) é pulverizado com precisão sobre a superfície do molde usando equipamento de micropulverização para formar uma película isolante lubrificante.
- Pulverização mista: Em um ciclo, pode haver uma combinação de dois ou três métodos de pulverização entre pulverização normal, micropulverização e pulverização de baixo volume. As combinações comuns são normal/micro ou normal/baixo volume.
- Placa de fixação de pulverização nos lados móvel e fixo do molde, comprimento processado; superfície com anodização preta.
- Mini válvula de pulverização padrão.

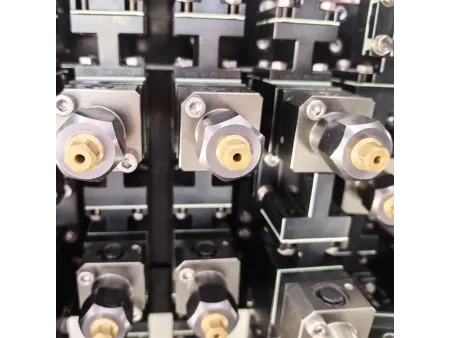

- Bocal de mistura interna IM3.0.
- Bocal de sopro de ar adicional.
- Acessórios de montagem do bocal.
| Agentes desmoldantes/lubrificantes para matrizes aplicáveis | À base de água, à base de óleo |
| Pressão do ar | 4-6bar |
| Pressão de transferência do agente desmoldante | 6-12bar |
| Método de pulverização | Pulverização comum |
| Circuitos de pulverização | 4 4 |
| Peso da ferramenta de pulverização | Depende da aplicação |
| Comprimento da ferramenta de pulverização | Depende da aplicação |
- Princípio de funcionamento: A estação de mistura móvel do tipo EOC é usada principalmente para a mistura e entrega pressurizada de agentes desmoldantes para fundição sob pressão. Com um sistema de controle PLC independente e medidor de fluxo eletrônico para monitoramento em tempo real, ela realiza a mistura precisa de agentes desmoldantes para pulverização convencional em uma faixa de proporção de 1:50 a 1:300. Ela também pode monitorar e medir o consumo de pulverização para cada molde.
- Exibição de nível e alarme: Fornece exibição do nível de líquido (incluindo líquido misturado e solução estoque de agente desmoldante) e funções de alarme de nível.
- Vários ajustes de pressão: O líquido misturado é pressurizado e fornecido por meio de uma bomba de frequência variável. Na faixa de pressão de 0 a 12 bar, o ajuste pode ser feito por meio da interface de operação para garantir pressão constante e saída estável.
- Alta precisão: A precisão quantitativa da proporção do líquido misturado é controlada dentro de ±3%, garantindo uma concentração estável do líquido misturado.
- Registro de fluxo: Monitora o consumo de líquido misturado com agente desmoldante por molde, com função de alarme de uso. Gera e armazena automaticamente registros históricos de fluxo para até 30 moldes.
- Controle manual: O tanque de mistura é equipado com uma interface de interruptor de saída com válvula de esfera, permitindo o controle manual de todos os atuadores e válvulas para limpeza rápida do tanque de mistura.
