Eixo de acionamento traseiro, série HQ14Y

Solicite uma cotação

Sobre nós: http://motors-manufacturer.com.br/5-7-rear-drive-axle-assembly-hq14y-series.html

Potencialize
seu movimento

A assembleia do eixo de tração traseiro apresenta excelente performance com grande capacidade de carga e frenagem. Equipado com assembleia de eixo de tração, os veículos são direcionados mais suavemente e o valor de custo é maximizado. Este produto é adequado para todo o tipo de veículos e equipamentos motorizados

Consulta

Especificações técnicas

Modelo	HQ14Y

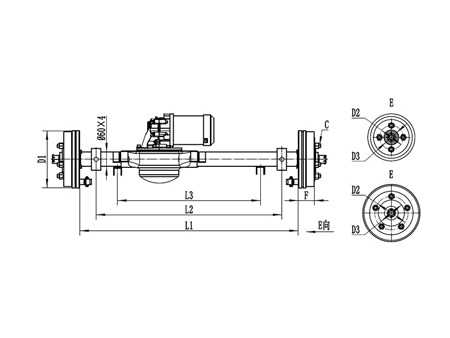

Tamanho L1 (mm)	690/730/830/920/1070
Tamanho L2 (mm)	500/600/710/780/840
Tipo de freio	Tambor mecânico
Diâmetro de travagem (mm)	160/180/200/220
Tipo de estrutura	Dupla; Meio flutuante
Modelo redutor correspondente	JS14BAY
Relação de engrenagens	8:1; 10:1; 12:1; 15:1; 19:1
Torque de saída nominal (N.m)	500
Torque saída máx. (N.m)	800
Motor BLDC correspondente	TF133AH	TF133BHF
Tensão nominal (V)	48/60/72	48/60/72
Potência nominal (W)	1200/1350/1500/1800/2200	1000/1200
Torque nominal (N.m)	3.1/3.5/4.1/5.3/5.8	2.8/3.2
Corrente nominal (A)	33/37/41/40/48	23/26
Corrente sem carga (A)	≤6 / ≤6.5 / ≤7/ ≤7.5/≤8	≤5/≤6
Rotações sem carga (RPM)	4800/4100/3800/4300/5300	3600/3900
Rotação nominal (RPM)	4500/3700/3500/4000/5000	3300/3600
Torque máx. (N.m)	18/21/25/28/30	18/21
Potência de saída máx. (W)	2500/2800/3200/3800/4500	2000/2500
Eficiência nominal (%)	≥75	≥75
Ciclo de funcionamento (min.)	S1	S1
Classe de isolamento	F	F
Nível de proteção	IP33	IP33
Notas	Os tamanhos L1 e L2 podem ser customizados de acordo com sua preferência
