Series Máquina de solda a laser de fibra série WFQ
Aplicação
Aço inox, aço de carbono, placa galvanizada, latão, liga de alumínio e outros materiais metálicos. Também pode ser usado para solda de produtos plásticos, principalmente peças de precisão de celulares, computadores, tabletes e dispositivos como antenas, auriculares, baterias, estrutura e tampas traseiras.
Parâmetros técnicos
| laser de solda WFQ150-A | |
| Comprimento de onda (nm) | 1064 |
| Espectroscopia de fibra (n) | 1/2/4 |
| Diâmetro de fibra(um) | 50 |
| Comprimento de fibra(m) | standard: 5 opcional: 10, 15, 20 etc. |
| Potência laser(W) | 1500 |
| Potência média(W) | 150 |
| Energia máxima ponto único (J) | 15 |
| Resfriamento | Ar |
| Temperatura de funcionamento | Temp. armaz.: -20°C~60°C; umidade. Armz.:< 70% / temp. func: 10°C~35°C; umidade func.: < 70% |
| Potência bruta (Kw) | < 2.2 |
| Alimentação | 200~240V;50~60Hz |
| Peso (Kg) | 80 |
| Dimensões (mm) | 980 x 580 x 800 |
| Mesa de solda WTA-S-A | |
| Área de trabalho(mm) | standard: 70x70 opcional: 90x90, 110x110 |
| Diâmetro focal mín. (mm) | 0.2~0.4 |
| Precisão de posicionamento de galvanómetro (mm) | < 0.02 |
| Método de elevação | Manual (elevador elétrico automático disponível) |
| Área de elevação (mm) | 0~300 |
| Formato de gráficos vetoriais suportado | PLT |
| Temp. de funcionamento | Temp. armaz.: -20°C~60°C; umidade armaz.:< 70% / temp. func.:10°C~35°C; umidade func.:< 70% |
| Potência bruta (Kw) | < 0.8 |
| Alimentação | 200~240V ;50~60Hz |
| Peso (Kg) | 200 |
| Dimensão (mm) | 900 x 880 x 1600(excl. stand de fibra) |

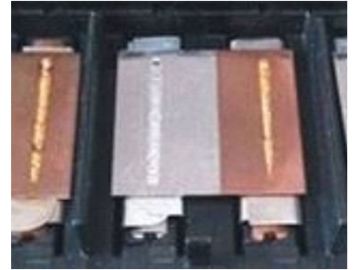

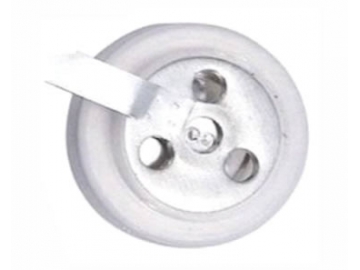

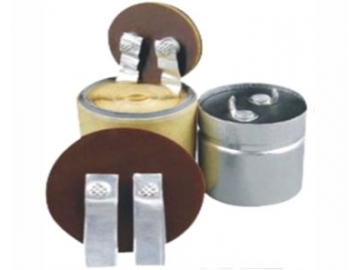

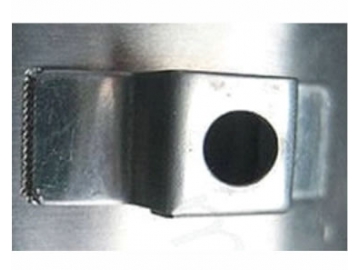

Exemplos de processamento a laser:
Caraterísticas
1.As cabeças de solda espectroscópicas podem ser livremente configuradas para satisfazer os diferentes requisitos de custo e de funcionamento.
2.Personalização, separação, serviço de assembleia do laser de solda ou mesa de trabalho disponíveis para adaptação à sua linha de produção.
3.Interface IPC, de operações simples e fiável.
4.Espectroscopia de alta velocidade: O trilho de luz pode ser facilmente modificado através do controle da defleção da lente.
5.Sistema galvanométrico: Para solda de ponto único, o galvanómetro superior apresenta maior velocidade do que plataformas de eixo XY tradicionais.
6.A máquina é de baixo custo operativo, baixo consumo de material, fácil manutenção e baixa taxa de quebra.
7.Resfriamento por ar. Estrutura compacta. Pouco espaço de ocupação.
8.Comparado com métodos de solda tradicionais, a solda sem contato permite uma soldadura remota e de alta acessibilidade.
