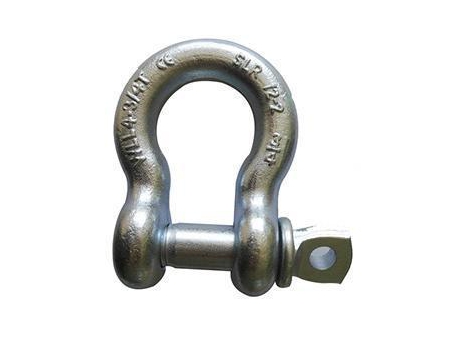

Manilha curva forjada com pino roscado de alta resistência

Solicite uma cotação

Sobre nós: http://shenli-rigging.com.pt/4-3-high-strength-forged-bow-shackle.html

Características
● Pode ser usada para içamento.
● É forjada e depois tratada termicamente.
● O tratamento de superfície da manilha:galvanização a quente / galvanização a frio.
● Tratamento de superfície da porca: galvanização a frio.
● Tratamento de superfície do parafuso: galvanização a quente / galvanização a frio / pulverização plástica.
● A carga final é 6 vezes o limite de carga de trabalho.
● Não pode ser usado além do limite de carga de trabalho.
● Marca normal: 3/8 WLL1T CE SLR

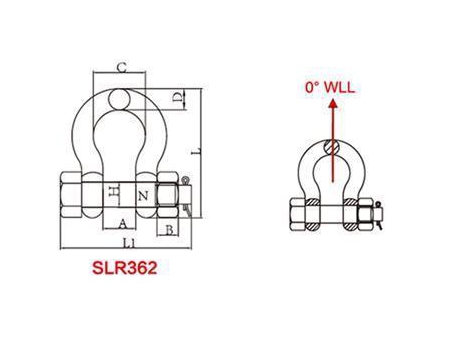

Manilha tipo D de alta resistência SLR362

Parâmetros (Unidade: mm)

CÓDIGO DO ITEM	PESO/LBS	LIMITE DE CARGA DE TRABALHO/T	CARGA DE RUPTURA/T	A±1.5	C±1.5	D±1	L±3	H 0.02	N	L1±0.5	B
SLR-362-3/16	0.06	0.33	1.98	9.7	15.3	4.8	37.5	7	6	32	3.2
SLR-362-1/4	0.11	0.5	3	11.9	19.8	6.35	46.8	8.7	7.5	40	4
SLR-362-5/16	0.22	0.75	4.5	13.5	21.4	8	53	11.5	9.5	48.4	5
SLR-362-3/8	0.33	1	6	16.8	26.2	9.7	63.3	13	11.2	58.8	6
SLR-362-7/16	0.49	1.5	9	19	29.5	11.2	78	15	13.4	65.9	7
SLR-362-1/2	1.01	2	12	20.6	33.3	12.7	83.3	17	15.2	73.7	8
SLR-362-5/8	1.60	3.25	19.5	27	42.9	17.5	106.5	21	19	94	10
SLR-362-3/4	2.42	4.75	28.5	32	50.8	20.6	126.5	23.5	21.2	108.7	10
SLR-362-7/8	3.95	6.5	39	36.6	58	24.6	148.1	26.5	24	127.8	12
SLR-362-1	5.66	8.5	51	43	68.4	27	166.6	29.5	27	145.8	13.5
DLR-362-1-1/8	8.27	9.5	57	46	74	31.75	190	32	30	160.6	15
SLR-362-1-1/4	11.71	12	72	51.6	82.6	35	209.6	38.5	36	181.4	18
SLR-362-1-3/8	15.83	13.5	81	57.2	92.2	38.1	232.7	41	39	188.3	19
SLR-362-1-1/2	20.8	17	102	60.5	98.6	41.2	254	41.5	39	211	20
SLR-362-1-3/4	33.91	25	150	73.2	127	57.2	313.5	50.5	48	281.6	39
SLR-362-2	52.25	35	210	82.5	146	61	347.5	58.5	56	311	46
SLR-362-2-1/2	98.25	55	330	105	184.2	79.5	453.2	70.5	68	403	58
SLR-362-3	154.00	85	510	127	200.2	92	546	82.5	80	476	64

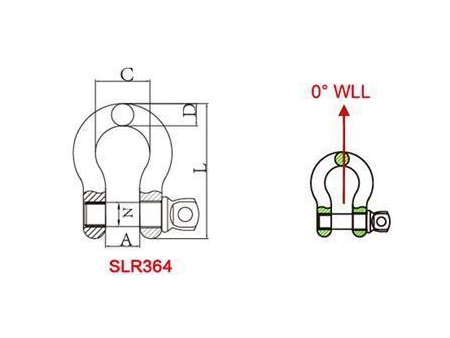

Manilha tipo D de alta resistência SLR364

Parâmetros (Unidade: mm)

CÓDIGO DO ITEM	PESO/LBS	LIMITE DE CARGA DE TRABALHO/T	CARGA DE RUPTURA/T	A±1.2	C±1.2	D±0.5	N±0.2	L1±2
SLR-364-3/16	0.06	0.33	1.98	9.65	15.3	4.8	6	37.5
SLR-364-1/4	0.10	0.5	3	12	19.8	6.4	7.5	46.8
SLR-364-5/16	0.19	0.75	4.5	13.5	21.4	8	9.5	53
SLR-364-3/8	0.31	1	6	16.8	26.2	9.7	11.5	63.2
SLR-364-7/16	0.38	1.5	9	19.1	29.5	11.2	13.4	78
SLR-364-1/2	0.73	2	12	20.6	33.3	12.7	15.5	83.3
SLR-364-5/8	1.37	3.25	19.5	27	42.9	16	19.5	106.5
SLR-364-3/4	2.36	4.75	28.5	32	50.8	20.6	21.2	126.5
SLR-364-7/8	3.62	6.5	39	36.6	58	24.6	24	148
SLR-364-1	5.03	8.5	51	43	68.4	27	26.5	167
DLR-364-1-1/8	7.41	9.5	57	46	74	31.8	29.5	190
SLR-364-1-1/4	9.50	12	72	51.6	82.6	35	35.7	209.6
SLR-364-1-3/8	13.53	13.5	81	57.2	92.2	38.1	39	232.7
SLR-364-1-1/2	17.20	17	102	60.5	98.6	41	39	254
SLR-364-1-3/4	27.78	25	150	73.2	127	57	48	313.5
SLR-364-2	45.00	35	210	82.6	146	61	56	347.5
SLR-364-4-1/2	85.75	55	330	105	184.2	79.5	67.5	453.2
