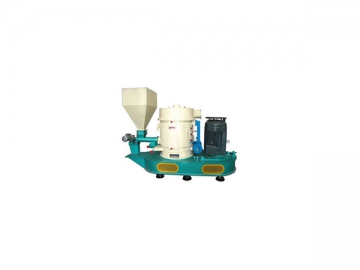

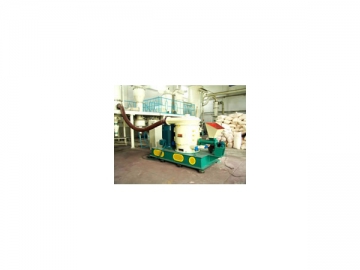

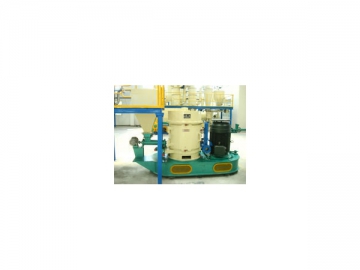

Moinho tipo vortex
Aplicação do Moinho tipo vortex LHW:
Os nossos Moinho tipo vortex pode ser usado para a temperatura normal de pulverização de materiais termossensíveis, como PVA, PVC, PE, gel de sílica, magnésio metálico, etc.
Este moinho de moagem de pó também é amplamente utilizado em setores como engenharia química, fabricação de produtos plásticos, minas não-metálicas, fabricação de produtos de metal não ferrosos, etc.
Características do Moinho tipo vortex LHW:
1. Alta resistência ao desgaste, peças de desgaste (lâminas, forro, etc.) garantida material livre de poluíção de moagem.
2. Baixo nível de ruído e vibração:
(1) tratamento de equalização é adotado para os rotores das câmaras de moagem;
(2) a estrutura da máquina é apoiada por almofadas anti-vibração.
3. Versatilidade: a nossa super máquina de rotor também é indicado para pulverização:
(1) Materiais de alto teor de água;
(2) Combustíveis, explosivos e substâncias facilmente oxidado sob a ajuda de gases inertes.
(3) Materiais de alta tenacidade e materiais de textura da fibra.
(4) Materiais termossensíveis e materiais com ponto de fusão ultra-baixa.
Além disso, nossa máquina também pode ser usado para a dispersão do pó.
4. Se equipado com o classificador de ar, nossa vórtice será capaz de produzir produtos com toques diferentes.
5. Baixo consumo de energia e alta capacidade de produção.
6. A máquina principal pode ser combinado com motores de potências diferentes.
7. Alimentação automática de volta ao controle, operações simples, manutenção conveniente fácil de limpeza.
Princípio de funcionamento do Moinho tipo vortex LHW:
O rotor do moinho é composto de vários discos abrasivos e lâminas. Enquanto o rotor está girando em altíssima velocidade, realizando a trituração e pulverização de materiais. O fluxo de ar, que é gerado para a rotação de alta velocidade do rotor, também irá ajudar a esmagar e pulverizar materiais.
| Modelo\Dados | LHW-500 | LHW-1000 | LHW-2000 | LHW-3000 |
| Energia de rotor(kw) | 45-55 | 75-90 | 132-160 | 220-250 |
| Espessura(um) | 5~400 | 5~400 | 5~400 | 5~400 |
| Capacidade evaporativa(kg H2O/h) | 80~120 | 200~300 | 500~1000 | 1000~2000 |
| Capacidade (kw) | 0.1~1.2 | 0.2~2.5 | 0.5~5 | 1~10 |

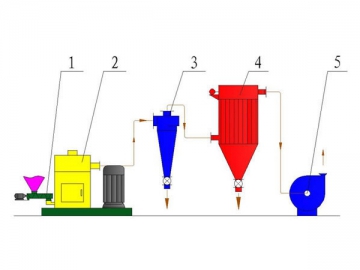

Fluxograma I
- 1. Sistema de alimentação
- 2. Sistema de pulverização
- 3. Coletor ciclônico
- 4. Bolsa coletora
- 5. Induzida projecto de ventilador
Fluxograma II
- 1.Sistema de alimentação
- 2.Pulverizing System
- 3. Parafuso transportador para alimentar o material de volta
- 4. Sistema de classificação
- 5.O ciclone coletor de pó
- 6. Pulsada coleção de poeira
- 7. Induzida projecto de ventilador

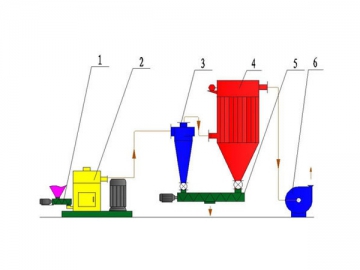

Fluxograma III
- 1.sistema de aquecimento a ar
- 2.sistema de alimentação de Material
- 3.Moinho tipo vortex (máquina principal)
- 4. Coletor ciclônico
- 5. Pulsada de coleção de poeira
- 6.Ventilador de ar
Fluxograma IV
- 1. Sistema de alimentação
- 2. Sistema de pulverização
- 3. Coletor ciclônico
- 4. Bolsa coletora
- 5. Transportador helicoidal
- 6. Induzida projecto de ventilador
