Perfuratriz rotativa hidráulica universal
A série SD da perfuratriz rotativa hidráulica, é um equipamento de perfuração de múltiplos propósitos desenvolvido com técnica nova e processo das máquinas bate-estacas hidráulica moderna. É fácil de operar, com uma flexibilidade excepcional e alta eficiência. O equipamento de bate-estacas universal, é amplamente utilizado em projetos de fundação profunda de edifícios altos, ponte e instalação dos reservatórios de água. Ele está disponível em vários modelos, incluindo SD15, SD20, SD25 e SD28.

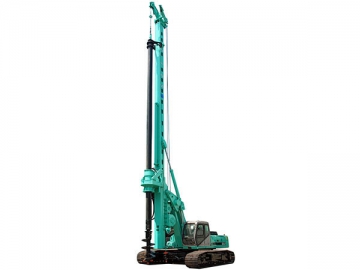

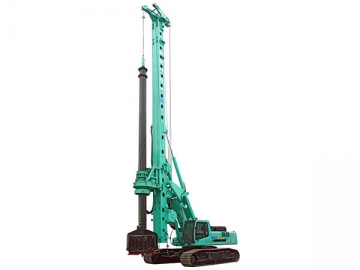

SD15 SD25 SD28
Configurações e recursos
1. Material rodante
A perfuratriz rotativa hidráulica é montado sobe um sistema de trilho especial, que fornece forte capacidade de manobra e alta estabilidade.
2. Unidade de energia
Cummins motor diesel turbo-carregada com um intercooler garante excelente confiabilidade.
3. Sistema de controle elétrico
O sistema de nivelamento manual e automático, são da empresa Shanghai Pal-Fin Automatic Control Technology Co., Ltd.
4. Sistema hidráulico
Com sistema de acionamento totalmente hidráulico, plataforma de perfuração realiza o controle em tempo real a carga inteira.
5. Mastro
Mastro dobrável com três seções, ajuda a reduzir a altura de transporte.
6. Tubo de perfuração
Soldagem por fricção e tubos de perfuração telescópica para travamento automático, estão disponíveis.
7. Broca
A sonda de perfuração hidráulica pode ser combinada com eixo helicoidal curto, broca comum, broca de arrasto, etc.
| Perfuratriz rotativa hidráulica universal série SD | |||||
| Modelo | | | | | |
| Mastro | Altura efetiva (mm) | 20100 | 21570 | 23000 | 22870 |
| Peso (não inclui broca) (t) | 45 | 57 | 67 | 73 | |
| Sistema de pressão do cilindro hidráulico | Curso do cilindro (mm) | 4000 | 5000 | 5700 | 250 |
| Força de tração (kN) | 160 | 200 | 250 | 250 | |
| Força de arranque (kN) | 160 | 200 | 250 | 250 | |
| Guincho principal | Tração da corda única (kN) | 140 | 200 | 220 | 250 |
| Diâmetro do cabo de aço (mm) | 23 | 26 | 28 | 30 | |
| Velocidade máxima de elevação (m/min) | 50 | 60 | 60 | 65 | |
| Guincho auxiliar | Tração da corda única (kN) | 50 | 75 | 75 | 75 |
| Diâmetro do cabo de aço (mm) | 18 | 18 | 18 | 18 | |
| Velocidade máxima de elevação (m/min) | 60 | 40 | 50 | 45 | |
| Equipamento de perfuração | Diâmetro de perfuração (com estaca revestida) (mm) | 1000 | 1400 | 1700 | 2100 |
| Diâmetro de perfuração (sem estaca revestida) (mm) | 1500 | 2000 | 2000 | 2400 | |
| Cabeça de rotação | Torque (kN.m) | 150 | 200 | 250 | 286 |
| Velocidade (r/min) | 8~30 | 8~30 | 8~30 | 8~30 | |
| Altura máxima de elevação (mm) | 5000 | | 7220 | _ | |
| Distância do centro da mesa rotativa até o buraco (mm) | 2600-3200 | | 3402-4100 | 12200 | |
| Distância do centro rotativo até o final da máquina (mm) | 3420 | | 3430 | 3680-4100 | |
| Distância do centro do furo até a face externa do mastro de perfuração (mm) | 770 | | 1000 | | |
| Deslocamento da cabeça rotativa (mm) | 4000 | | 5700 | 4125 | |
| Unidade de energia | Motor a diesel | 6BTA5.9-C | Cummins C8.3 | Cummins QSL9 | QSM11-C |
| Potência nominal (kW) | 133 | 196 | 221 | 263 | |
| Velocidade máxima do motor (rpm) | 2000 | 1900 | 1850 | 1900 | |
| Vazão máxima do sistema hidráulico (L/min) | 2×230 | 2×250 | 2×288 | 2×380 | |
| Pressão máxima do sistema hidráulico (MPa) | 33 | 33 | 33 | 33 | |
| Trem de pouso extensível | JT45 | JT70B | JT70A | JT80 | |
| Largura da sapata trilha (mm) | 700 | 700 | 800 | 800 | |
| Comprimento do material rodante (mm) | 5090 | 5400 | 5535 | 5680 | |
| Largura de material rodante (retraída) (mm) | 3200 | 3150 | 3200 | 3300 | |
| Largura de material rodante (estendido) (mm) | 4300 | 4300 | 4300 | 4400 | |
| Força de tração (kN) | 280 | 430 | 500 | 500 | |
| Velocidade de deslocamento (km/h) | 1.5 | 1.5 | 1.5 | 1.8 | |
| Peso | KG | 45500 | 57500 | 67000 | 74000 |
