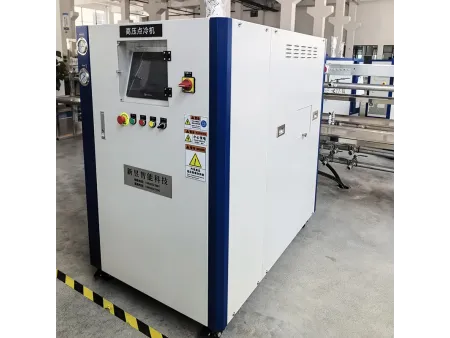

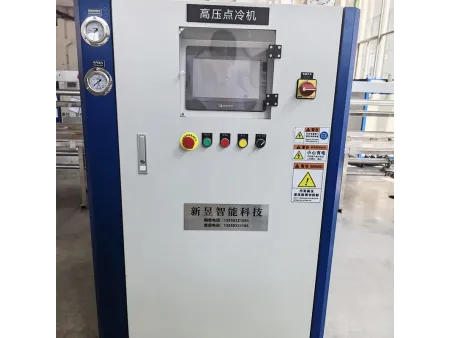

Máquina de resfriamento localizado de moldes
- O controle preciso da temperatura reduz o desgaste e a aderência do molde, melhorando a qualidade da superfície.
- Detecção de pressão de ar de alta precisão (atraso ﹤1ms), taxa de alarme falso zero, garantindo a segurança.
- Aplicável à fundição sob pressão de alumínio, magnésio e liga de zinco, resolvendo especialmente questões de alto risco, como a explosão do magnésio quando exposto à água.
| Tipo | Monitoramento em tempo real da série GYDL-S | ||||
| Modelo | | | | | |
| Fonte de alimentação | 380V50Hz | 380V50Hz | 380V50Hz | 380V50Hz | 380V50Hz |
| Circuitos de água de resfriamento | 6 | 12 | 24 | 36 | 48 |
| Potência da bomba | 1.5kW | 3kW | 3kW | 5.5kW | 5.5kW |
| Pressão de descarga da água de resfriamento | 0.6-1.2MPa | 0.6-1.2MPa | 0.6-1.2MPa | 0.6-1.2MPa | 0.6-1.2MPa |
| Fonte de água (água da torneira limpa/água pura) | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa |
| Dimensões da máquina (C×L×A) | 600×450×1300mm | 820×750×1400mm | 820×750×1400mm | 820×750×1400mm | 820×750×1400mm |
| Dimensões do distribuidor (C×L×A) | 430×170×350mm | 560×190×390mm | 560×190×390mm | 560×190×390mm | 560×190×390mm |
| Tipo | Série GYDL-H Monitoramento em tempo real(controle de temperatura consistente circulação de água de resfriamento) | ||||
| Modelo | | | | | |
| Fonte de alimentação | 380V 50Hz | 380V 50Hz | 380V 50Hz | 380V 50Hz | 380V 50Hz |
| Circuitos de água de resfriamento | 6 | 12 | 24 | 36 | 48 |
| Potência da bomba | 1.5kW | 3kW | 3kW | 5.5kW | 5.5kW |
| Pressão de descarga da água de resfriamento | 0.6-1.2MPa | 0.6-1.2MPa | 0.6-1.2MPa | 0.6-1.2MPa | 0.6-1.2MPa |
| onte de água (água da torneira limpa/água pura) | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa | 0.2-0.3MPa |
| Dimensões da máquina (C×L×A) | 700×450×1300mm | 1100×800×1450mm | 1100×800×1450mm | 1100×800×1450mm | 1100×800×1450mm |
| Dimensões do distribuidor (C×L×A) | 430×170×350mm | 560×190×390mm | 560×190×390mm | 560×190×390mm | 560×190×390mm |
- Resfriamento eficiente
Resfriamento por jato de alta pressão para redução rápida da temperatura, controle preciso do resfriamento local e ciclos de produção mais curtos.
- Controle independente
Controle independente dos circuitos de abastecimento de água e ar para atender às necessidades de resfriamento de diferentes áreas do molde; monitoramento do fluxo em tempo real em zonas de pontos quentes.
- Operação estável
Circulação independente integrada e resfriamento por compressor, tanque de água com temperatura constante, reduzindo a dependência de sistemas externos.
- Melhoria da qualidade
Sequência de solidificação otimizada por meio do controle de temperatura para reduzir a porosidade por retração; o ajuste preciso da temperatura reduz o desgaste e a aderência, melhorando a qualidade da superfície.
- Alarme de quebra de pino
Detecção de pressão de ar de alta precisão (atraso ﹤1 ms), algoritmo de IA com fusão de múltiplos sinais, taxa de alarme falso zero, garantindo a segurança.
- Adaptabilidade a todos os cenários
Aplicável à fundição de alumínio, magnésio e ligas de zinco, resolvendo especialmente questões de alto risco, como a explosão de magnésio quando exposto à água.
- Redução de custos e melhoria da eficiência
Evita tempo de inatividade e sucata em massa, reduz o tempo de reparo de 2 dias para 1 hora, melhorando significativamente a eficiência da produção.
A máquina de resfriamento localizado de moldes é um equipamento desenvolvido para controle localizado da temperatura do molde, usado principalmente para resfriamento cíclico de áreas específicas do molde durante a fundição, especialmente para resfriamento local de alta pressão de pinos de núcleo ultrafinos. Seu princípio de funcionamento é usar uma bomba de alta pressão para fornecer água a uma temperatura especificada e fluir através de canais predefinidos para o molde de alta temperatura no momento certo, alterando o gradiente de temperatura original do molde e mudando a sequência de solidificação. Isso permite o resfriamento geral uniforme do molde, eliminando efetivamente defeitos como encolhimento da fundição ou rachaduras prematuras causadas por superaquecimento local.
- Água de resfriamento do chiller
- Resfriador de pontos de mofo
- Saída de ar
- Saída de água
- Coletor de entrada de água
- Coletor de retorno de água
- Funil de retorno de água
- Tanque de água de resfriamento
- Porosidade de retração
- Quebra do núcleo
- Saída de água Rc1
- Porta de exaustão
- Entrada de água de reabastecimento Rc1
- Saída de água de processo RC1
- Porta de transbordamento Rc1
- Saída de ar (tampa de tubo de ar de 10 mm)
- Entrada de ar (tampa de tubo de ar de 16 mm)
