Ferramentas de perfuração down-the-hole (DTH) com circulação reversa (RC)
A perfuração DTH com circulação reversa é um método de amostragem mineral de alta eficiência que utiliza ar comprimido, normalmente empregado com perfuratrizes RC especializadas, tubos de perfuração de parede dupla e sistemas de descarga de amostras.
Como componente central deste sistema de perfuração, nossas ferramentas de perfuração RC DTH são compostas por um martelo RC DTH, tubos de perfuração de parede dupla e brocas. Durante a operação, o martelo aplica impactos de alta frequência para romper a rocha, ao mesmo tempo em que cria um efeito de sucção estável na superfície da broca. Isso garante que os detritos e as amostras sejam transportados instantaneamente através do tubo interno até a superfície. Esse processo garante amostragem contínua, contaminação mínima e alta representatividade das amostras, tornando-o a escolha ideal para exploração geológica e amostragem de minerais.
- O ar comprimido e o fluido de retorno são transportados dentro de uma coluna de perfuração selada de parede dupla, evitando o contato com as paredes do poço e impedindo a erosão, o que reduz significativamente o risco de acidentes no fundo do poço e mantém a estabilidade do mesmo. É especialmente eficaz em formações complexas ou propensas a perdas.
- As amostras de rochas e minerais são transportadas pelo canal central diretamente até a superfície, sem tocar nas paredes do poço, garantindo altas taxas de amostragem e amostras livres de contaminação.
- Os detritos são descarregados através do canal central para pontos de coleta designados, permitindo um manuseio centralizado, a identificação precisa das camadas geológicas, a prevenção contra poeira e a redução da contaminação ambiental. Isso também melhora as condições de trabalho, prolonga a vida útil do equipamento e aumenta o tempo de operação da máquina.
Indicado para formações rochosas de dureza média a alta, como granito, basalto e calcário. Amplamente utilizado na mineração, perfuração de poços de água, exploração geológica e engenharia de túneis. Particularmente vantajoso para projetos que exigem grande profundidade de perfuração, verticalidade e eficiência.
| Modelo (SPM P/N) | Diâmetro externo do martelo, mm | Comprimento do martelo (sem broca), mm | Diâmetro de perfuração, mm | Diâmetro do tubo de amostragem, mm | Pressão operacional, MPa | Consumo de ar, m³/min | Conexão com o sub superior | Peso, kg |
| | 90 | 991 | 95-110 | 30 | 0.7-2.1 | 4.2-14 | T 2 3/8 Box | 30 |
| | 105 | 1038 | 115-130 | 36 | 0.7-2.1 | 4.5-20 | T 2 7/8 Box | 41 |
| | 116 | 975 | 127-140 | 30 | 0.7-2.4 | 6-20.6 | T 3 1/2 Box | 48 |
| | 124 | 1038 | 133-152 | 36 | 0.7-2.4 | 6-21.5 | T 4 Box | 60.5 |
| | 154 | 1040 | 159-203 | 61 | 0.7-2.4 | 7-25.5 | T 4 5/8 Box | 89 |
| | 190 | 1254 | 203-241 | 61 | 0.7-2.4 | 10-30.5 | T 6 Box | 167 |
| | 230 | 1345 | 241-311 | 76 | 0.7-2.4 | 15-34 | T 6 5/8 Box | 263 |
| | 285 | 1410 | 311-350 | 85 | 0.7-2.4 | 20.37.8 | T 8 5/8 Box | 423.5 |
| | 330 | 1520 | 355-410 | 98 | 0.7-2.4 | 23-54.5 | M 10 3/4 Box | 921 |
| | 394 | 1807 | 406-508 | 110 | 0.7-2.4 | 27-91.4 | M 10 3/5 Box | 1308 |

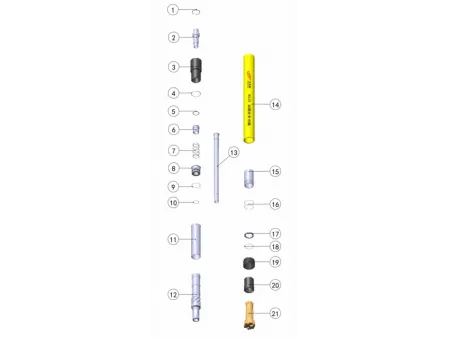

Tomando o RC35 como exemplo (a estrutura de outros modelos pode apresentar diferenças nos componentes internos)
- Anel elástico
- Tubo central
- Cabeçote
- Anel de vedação
- Anel de vedação
- Válvula de retenção
- Mola
- Assento de apoio
- Anel de vedação
- Anel de vedação
- Cilindro
- Pistão
- Tubo central
- Revestimento
- Mancal
- Anel de vedação
- Anel da broca
- Anel de vedação
- Capa
- Sub-acionador
- Broca
