Cone métrico 24°O-Ring H.T

Solicite uma cotação

Sobre nós: http://powermachinery.com.br/24-10-road-barrier.html

10511

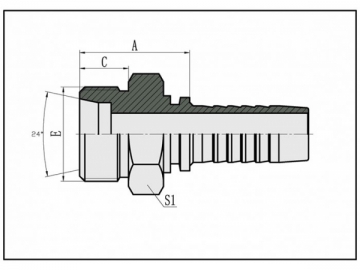

Assento cônico 24° HT macho métrico 10511 CES

Nº da peça	Rosca E	Furo da mangueira			Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	A	C	S1
10511-14-04	M14*1.5	6	04	6	241	12	14
10511-16-04	M16*1.5	6	04	8	26.5	12	17
10511-18-04	M18*1.5	6	04	10	26.5	12	19
10511-20-05	M20*1.5	8	05	12	27	12	22
10511-20-06	M20*1.5	10	06	12	26.5	12	22
10511-22-05	M22*1.5	8	05	14	30.5	14	24
10511-22-06	M22*1.5	10	06	14	30.5	14	24
10511-22-08	M22*1.5	12	08	14	31	14	24
10511-24-08	M24*1.5	12	08	16	31.5	14	27
10511-30-10	M30*2	16	10	20	36	16	32
10511-30-12	M30*2	20	12	20	36	16	32
10511-36-12	M36*2	20	12	25	40.5	18	41
10511-36-16	M36*2	25	19	25	41.5	18	38
10511-42-16	M42*2	25	19	30	44	20	46
10511-42-20	M42*2	32	20	30	45	20	46
10511-52-20	M52*2	32	20	38	50	22	55
Nota: 1. Para uso com mangueiras trançadas.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 10512-xx-xx.

20511

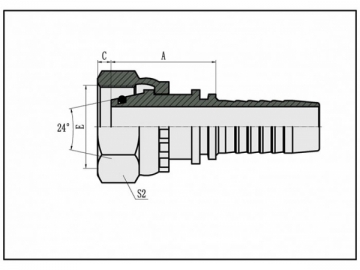

Cone O-Ring H.T 24° fêmea métrico 20511 DKOS

Nº da peça	Rosca E	Furo da mangueira				Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	O ring	A	C	S2
20511-14-04	M14*1.5	6	04	6	O04.5*1.5	28.5	1.1	19
20511-16-04	M16*1.5	6	04	8	O06.5*1.5	29	1.5	22
20511-16-05	M16*1.5	8	05	8	O06.5*1.5	29	1.5	22
20511-18-04T	M18*1.5	6	04	10	O08.0*1.5	26.5	2	22
20511-18-06	M18*1.5	10	06	10	O08.0*1.5	29	2	24
20511-20-06T	M20*1.5	10	06	12	O10.0*2.0	28.5	2.5	24
20511-20-08	M20*1.5	12	08	12	O10.0*2.0	31.5	2.5	27
20511-22-06T	M22*1.5	10	06	14	O11.0*2.0	28.5	2.5	27
20511-22-08	M22*1.5	12	08	14	O11.0*2.0	31.5	2.5	27
20511-24-06T	M24*1.5	10	06	16	O13.0*2.0	28.5	2.5	30
20511-24-08T	M24*1.5	12	08	16	O13.0*2.0	30	3	30
20511-30-10T	M30*2	16	10	20	O16.3*2.4	36	3	36
20511-30-12	M30*2	20	12	20	O16.3*2.4	39	3	36
20511-36-12T	M36*2	20	12	25	O20.3*2.4	36	3	41
20511-36-14T	M36*2	22	14	25	O20.3*2.4	36	3	41
20511-42-12T	M42*2	20	12	30	O25.3*2.4	40	5	50
20511-42-16T	M42*2	25	16	30	O25.3*2.4	41	5	50
20511-52-20T	M52*2	32	20	38	O33.3*2.4	44	6.5	60
20511-52-24T	M52*2	40	24	38	O33.3*2.4	44	6.5	60
Nota: 1. Para uso com mangueiras trançadas.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20512-xx-xx.

20541

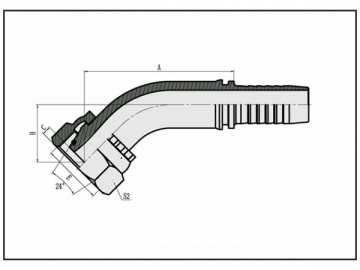

Cone O-Ring H.T 24° fêmea métrico 20541 DKOS 45°

Nº da peça	Rosca E	Furo da mangueira				Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	O ring	A	C	H	S2
20541-14-04	M14*1.5	6	04	6	O04.5*1.5	50.1	1.1	28	19
20541-16-04	M16*1.5	6	04	8	O06.5*1.5	50.4	1.5	28.3	22
20541-16-05	M16*1.5	8	05	8	O06.5*1.5	52.2	1.5	28.9	22
20541-18-04T	M18*1.5	6	04	10	O08.0*1.5	43.4	2	21.3	22
20541-18-06	M18*1.5	10	06	10	O08.0*1.5	54.3	2	29.6	24
20541-20-06T	M20*1.5	10	06	12	O10.0*2.0	49.7	2.5	25	24
20541-20-08	M20*1.5	12	08	12	O10.0*2.0	67.8	2.5	32.8	27
20541-22-06T	M22*1.5	10	06	14	O11.0*2.0	49.6	2.5	25.3	27
20541-22-08	M22*1.5	12	08	14	O11.0*2.0	68.1	2.5	33.2	27
20541-24-08T	M24*1.5	12	08	16	O13.0*2.0	62.5	2.5	27.5	30
20541-24-10	M24*1.5	16	10	16	O13.0*2.0	80.7	2.5	35.9	30
20541-30-10T	M30*2	16	10	20	O16.3*2.4	75.8	3	31	36
20541-30-12	M30*2	20	12	20	O16.3*2.4	90.5	3	42.4	36
20541-36-12T	M36*2	20	12	25	O20.3*2.4	82.7	3	34.6	41
20541-36-14T	M36*2	22	14	25	O20.3*2.4	84.4	3	34	41
20541-42-16T	M42*2	25	16	30	O25.3*2.4	92.3	5	36.8	50
20541-52-20T	M52*2	32	20	38	O33.3*2.4	103.4	6.5	41.2	60
20541-52-24T	M52*2	40	24	38	O33.3*2.4	115.9	6.5	45.1	60
Nota: 1. Para uso com mangueiras trançadas.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20542-xx-xx.

20591

Cone O-Ring H.T 24° fêmea métrico 20591 DKOS 90°

Nº da peça	Rosca E	Furo da mangueira				Dimensões
Nº da peça	Rosca E	DN	Traços	Diâmetro externo do tubo	O ring	A	C	H	S2
20591-14-04	M14*1.5	6	04	6	O04.5*1.5	30	1.1	47.5	19
20591-16-04	M16*1.5	6	04	8	O06.5*1.5	30	1.5	48	22
20591-16-05	M16*1.5	8	05	8	O06.5*1.5	33	1.5	51	22
20591-18-05T	M18*1.5	8	05	10	O08.0*1.5	33	2	41.5	22
20591-18-06	M18*1.5	10	06	10	O08.0*1.5	35.3	2	52.8	24
20591-20-06T	M20*1.5	10	06	12	O10.0*2.0	35.8	2.5	46.3	24
20591-20-08	M20*1.5	12	08	12	O10.0*2.0	41	2.5	61	27
20591-22-06T	M22*1.5	10	06	14	O11.0*2.0	35.3	2.5	46.8	27
20591-22-08	M22*1.5	12	08	14	O11.0*2.0	41	2.5	61	27
20591-24-08T	M24*1.5	12	08	16	O13.0*2.0	41	3	53	30
20591-24-10	M24*1.5	16	10	16	O13.0*2.0	56.5	2.5	67.5	30
20591-30-10T	M30*2	16	10	20	O16.3*2.4	56.5	3	60.5	36
20591-30-12	M30*2	20	12	20	O16.3*2.4	65.5	3	81	36
20591-36-12T	M36*2	20	12	25	O20.3*2.4	66.2	3	70	41
20591-36-14T	M36*2	22	14	25	O20.3*2.4	71.2	3	71	41
20591-42-16T	M42*2	25	16	30	O25.3*2.4	78	5	77.5	50
20591-52-20T	M52*2	32	20	38	O33.3*2.4	93	6.5	89	60
20591-52-24T	M52*2	40	24	38	O33.3*2.4	109.4	6.5	103	60
Nota: 1. Para uso com mangueiras trançadas.
2.Se for usado com mangueira em espiral, o número de série da conexão da mangueira é 20592-xx-xx.
