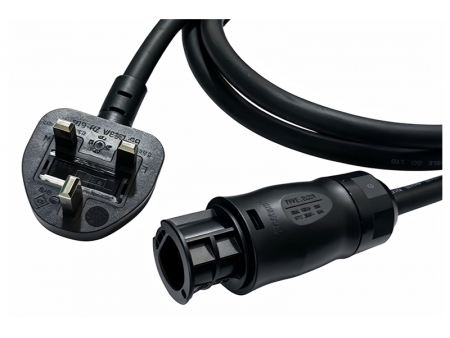

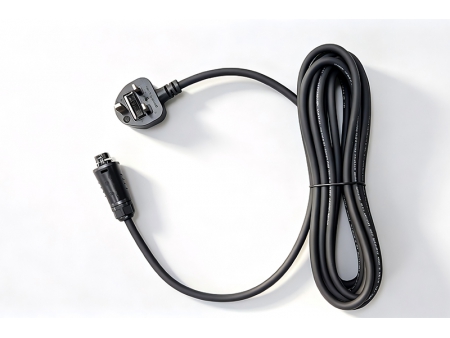

Conjunto de cabos com plugue tipo G para conector solar CA BC01
Solicite uma cotação
Este conjunto de cabos combina um plugue de rede elétrica com fusível do tipo G, em conformidade com o formato de plugue da norma de segurança BS 1363, com um conector solar CA da Betteri. Ele foi projetado para conexão no lado CA em sistemas de microinversores solares, equipamentos fotovoltaicos e aplicações de armazenamento de energia no Reino Unido, na Arábia Saudita, em países do CCG, em Irlanda, Chipre, Malta, Malásia, Cingapura, Hong Kong e em outros mercados que utilizam plugues do tipo G.
Parâmetros técnicos
| Item | Especificação |
| Modelo do conector | ZH-61A (Tipo G / BS 1363) |
| Corrente nominal (lado do conector) | 3A, 5A, 10A, 13A |
| Tensão nominal (lado do conector) | 250V CA |
| Tipo de conector | Tipo G (norma do Reino Unido/Golfo) |
| Modelo do conector solar CA | BC01 (personalizável) |
| Tipo de conector | Conector solar CA (compatível com microinversores e sistemas fotovoltaicos do lado CA) |
- Estrutura do plugue tipo G: O plugue tipo G possui três pinos retangulares dispostos em formato triangular e um fusível de segurança integrado. As capacidades do fusível podem ser selecionadas de acordo com a aplicação, como 3 A para equipamentos fotovoltaicos de baixa potência ou 13 A para dispositivos fotovoltaicos e de armazenamento de energia com cargas mais elevadas. O design da tomada com tampa de proteção, utilizado nos sistemas BS 1363, ajuda a evitar o contato acidental e aumenta a segurança operacional.
- Compatibilidade do conector fotovoltaico: O conjunto é compatível com os conectores solares CA da Betteri e foi projetado para atender aos requisitos de segurança para conectores da norma IEC 61984:2008. Ele oferece uma conexão confiável no lado CA para sistemas de energia solar, incluindo microinversores e equipamentos fotovoltaicos relacionados.
- Suporte à certificação: O plugue pode ser fornecido com opções de certificação ASTA e GCC. O conector solar CA pode ser configurado para atender aos requisitos relevantes da UL, TÜV e IEC com base nas necessidades do projeto e do mercado.
- Conformidade ambiental: O conjunto completo pode ser fornecido em configurações em conformidade com as normas RoHS e REACH para atender aos requisitos de conformidade nos mercados fotovoltaicos globais.
- Configuração personalizada: O comprimento do cabo, o material de isolamento, o material da bainha, a terminação do conector e a classificação do fusível podem ser personalizados para atender a requisitos específicos de instalação.
- Conexão do lado CA para sistemas solares residenciais e comerciais em mercados do Tipo G
- Conexão de energia para sistemas de armazenamento de energia fotovoltaica
- Conexão de energia para sistemas de armazenamento de energia fotovoltaica
- Instalação elétrica personalizada de sistemas fotovoltaicos para projetos no Reino Unido, na Arábia Saudita e nos países do CCG
- O fusível integrado no plugue Tipo G oferece proteção contra sobrecorrente para equipamentos fotovoltaicos e garante a conformidade com as normas de segurança elétrica do Reino Unido (de acordo com o sistema BS 1363)
- Os conectores fotovoltaicos da série BC01/BC05A oferecem classificação de proteção IP68 contra poeira e água, tornando-os adequados para instalações de sistemas fotovoltaicos ao ar livre
- O comprimento do cabo, a terminação do conector e a classificação do fusível podem ser personalizados para atender aos requisitos específicos do sistema fotovoltaico
- Cada conjunto completo passa por testes de desempenho elétrico e segurança 100% antes da entrega
