Strand Jack (unidade de elevação hidráulica)
Guoxin fornece uma seleção de strand jacks simples e strand jacks múltiplo que vem em 9 modelos padrões e tem capacidade de elevação de 15t-775t. A unidade de elevação hidráulica pode lidar com cargas pesadas na horizontal, vertical e angularmente. Comparado com outros equipamentos de elevação com a mesma capacidade, ele é mais flexível e ideal para operações em lugares estreitos. Podemos projetar e fabricar strand jacks de acordo com os seus requisitos.

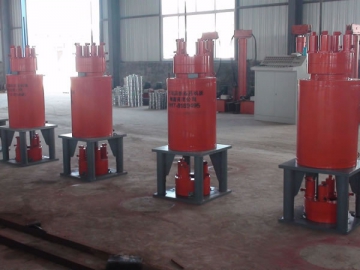

Este strand jack possui 14 cabos de aço onde cada um é equipado com dispositivo de segurança que irá bloquear os fios em caso de anomalia.
O strand jack tem 4 14 cabos de aço que podem suportar uma carga de 60 tons. Os cabos podem ser bloqueados mecanicamente.
Parâmetros técnicos do strand Jack
| Modelo | |||||||||
| Capacidade de elevação (t) | 15 | 45 | 60 | 105 | 185 | 290 | 410 | 580 | 775 |
| Curso (mm) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Altura fechada (mm) | 1950 | 2000 | 2000 | 2100 | 2100 | 2200 | 2200 | 2200 | 2300 |
| Tamanho básico (mm) | 160 | 330 | 330 | 380 | 470 | 560 | 670 | 760 | 870 |
| Peso (kg) | 100 | 500 | 500 | 850 | 1500 | 3000 | 3500 | 4000 | 4500 |
| Âncora | |||||||||
| Altura (mm) | 110 | 160 | 160 | 180 | 210 | 260 | 280 | 280 | 300 |
| Tamanho básico (mm) | 70 | 200 | 200 | 250 | 340 | 400 | 450 | 500 | 550 |
| Peso (kg) | 2 | 40 | 40 | 80 | 150 | 270 | 370 | 450 | 540 |
| Cabos | |||||||||
| Número de fios de multi-núcleo de 18mm | 1 | 3 | 4 | 7 | 12 | 19 | 27 | 38 | 51 |
| Diâmetro externo (mm) | 18 | 80 | 90 | 120 | 170 | 210 | 265 | 320 | 360 |
| Peso (kg) | 1.75 | 5.25 | 7.00 | 12.25 | 21.00 | 33.25 | 47.25 | 66.50 | 89.25 |
Características
1. Cada strand jack é composto por um conjunto de ancoragem inferior, pistão hidráulico principal e um conjunto de ancoragem superior. Operação de pistão hidráulico principal move o cabo através de macaco hidráulico, transferindo automaticamente o suporte entre a âncora inferior e superior, levantando assim a carga pesada. Operação de descida do sistema de elevação hidráulico é realizada mediante o uso do segundo sistema hidráulico com dois conjuntos de ancoragem para trabalhar em conjunto com o movimento do pistão principal para baixar o cabo com segurança através do macaco hidráulico.
2. O curso padrão de cada macaco hidráulico pode chegar a 500mm. Quando a pressão hidráulica é menor que 350Bar, ele pode funcionar a uma capacidade de elevação completa.
3. Os nossos strand jacks permitem muito tempo de operação contínua com baixo risco de falha e todos eles são equipados com válvula hidráulica de uma via para garantir que toda a unidade de elevação hidráulica facilita a manutenção e remodelação do sistema de ancoragem sob uma carga completa. Entretanto a manutenção mediante carga completa é desnecessária caso seguir as nossas instruções.
4. Este macaco hidráulico vem com conjunto de cabo que são projetados a partir de multi cabos 18mm. O sistema de ancoragem tem um modo de circulação otimizado e uma carga útil de cada unidade de elevação é designada para ter 40% da resistência à rotura de cada filamento.
5. O strand jack é conectado às cargas por meio de um fixador no terminal de cabos. O fixador é similar à âncora do macaco hidráulico e pode ser trocado.
Aplicações
O nosso strand jack é compacto e fornece uma solução económica e altamente controlável para manuseio de cargas pesadas.
1. Construção de pontes: extensão de ponte, seção de plataforma e elevação, abaixamento e deslizamento de estrutura de concreto.
2. Teto/Coberturas: Construção de tetos em silos de cimento, centro de exposição, pavilhões desportivos, centro comercial e hangares para aviões de grande porte.
3. Estrutura costeira: várias estruturas de carregamento, incluindo pavimento de plataforma, estrutura de revestimento, etc.
4. Central de energia: Elevação e abaixamento de caldeira, gerador de potência, turbina e motor a vapor.
5. Petroquímica: Instalação de reator
