Sistema de filtro prensa

Solicite uma cotação

Sobre nós: http://haibarmachine.com.br/product-1-sludge-belt-filter-press/149596/index.html

O sistema de filtro prensa é empregado pelos produtores de concreto de grandes dimensões, que precisam reciclar a água limpa, bem como resíduos de concreto. Estes sistemas permitem que estas operações possam produzir blocos e água limpa utilizável, realizando um processo de zero resíduos e descarga zero.

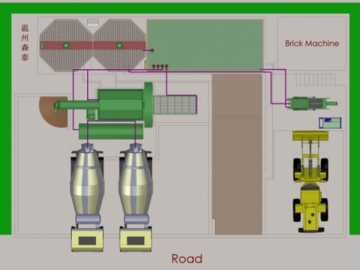

Princípio de trabalho:
1. O caminhão de mistura fica estacionado no local designado e o sistema será ativado, enchendo a câmara de mistura com água.

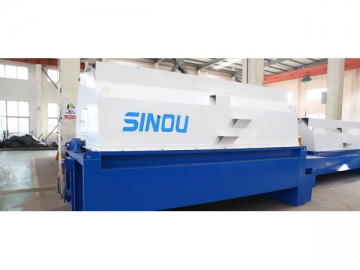

2. Os resíduos de concreto são despejados no funil e, em seguida, passam através da caçamba de concreto, separando areia e pedras.
3. A suspensão de água transborda para 2 tanques de mistura com agitadores para evitar a sedimentação. Através dos sensores de água e as bombas, a lama de água é bombeada para o filtro de prensa, e através do sistema de filtro de prensa, a limpeza da água e formar blocos de resíduos recicláveis.
4. A água limpa pode ser reutilizada na unidade de dosage, ou para a lavagem de betoneiras. A água residual pode ser descarregada após o sistema de controle do PH. Os bolos de lodo pode ser reutilizado para produzir tijolos e blocos.

Vantagens:
• Controle automático CLP
• Tampara da placa, para evitar que a água pingue sobre os bolos de lama.
• Através da válvula elétrica de lama, a descarga da água do chorume pode ser separado da água limpa.
•Tela inteligente.

Especificações principais:

Filtro parâmetros imprensa técnica
1	Modelo	XMZY30/1000-30U	XMZY15/870-30U
2	Área de filtração (M2)	35	15
3	Número de placas (PCS)	19	13
4	Espessura do bolo (mm)	30	30
5	Volume câmara (L)	518	230
6	Tamanho da placa (mm)	1000*1000	870*870
7	Material da placa	RFPP	RFPP
8	Pressão hidráulica máx. (MPa)	20	20
9	Pressão de filtração (MPa)	0.6	0.6
10	Tipo de prensa	Prensa hidráulica, pressão mecânica	Prensa hidráulica, pressão mecânica
11	Estação de energia hidráulica (KW)	4 2.2	4 0.75
12	Peso (Kg)	4100	1500
13	Tamanho (mm)	340014501560	275013001600
14	Teor de humidade (%)	60--70	60--70

Especificações principais:

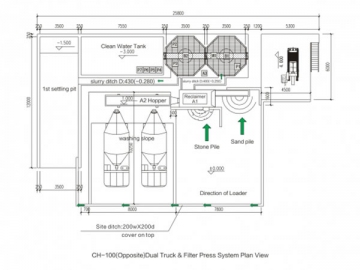

NO	Nome	Modelo	Observações
A1	Caçamba para lançamento de concreto	CH100 (oposto) /8kw
A2	Funil	7m (oposto)
A3	Gabinete de controlo eléctrico	Automação CLP
B1-2	Agitadores	BLD13-23-DXJ55-ZJ1300/5.5kw
W1	Controlador de nível de água	Tipo eletrodo
P1	Bomba de enchimento da prensa	65wq40-50-11kw	Bomba de chorume para filtro prensa
P2	Bomba do funil	50WQ20-25-3kw	Bomba de água do chorume para o funil
P3	Bomba para adição do chorume	WQ 15-20-2.2	Adicione água no tanque 1, #2
P4-5	Bomba betoneira	50WQ20-25-3kw	Lavagem da betoneira
P6	Bomba da caçamba	WQ 15-20-2.2	Lavagem da caçamba de concreto
