Talha elétrica, modelo HC

Solicite uma cotação

Sobre nós: http://cranes-lifting.com

, modelo HC

A talha elétrica modelo HC fabricado pela Zhonggong vem com capacidade de carregamento relativamente grande. Ela pode ser usada com cabo de aço de 26mm 16t a 32t. A altura de elevação eficaz pode ser de até 48m. Esta talha de cabo é perfeita para trabalhos que requerem travagens e arranque frequentes. Este tipo de bloco de elevação possui características robustas. O design compacto permite torna-o num instrumento ideal para manuseio de material em espaços limitados. Esta talha pode ser usada em ponte rolante dupla viga e pode servir como dispositivo de elevação fixa ou equipamento de tração.

Parâmetros técnicos da talha de cabo

Modelo		HC162							HC164				HC164
Capacidade de elevação (t)		16							20				32
Altura de elevação (m)		12	16	24	32	36	42	48	9	12	18	24	9	12	16	20	24
Velocidade de elevação		6(0.6-6)							3.3(0.33-3.3)				3(0.3-3)
Velocidade de deslocamento (m/min)		18							14				16
Cabo de aço	Diâmetro do cabo	26							21.5				26
	Estrutura	6× 37 1							6× 37 1				6× 37 1
Trilho		50a-63e							56a-63e				Over 63a
Raio mínimo do anel ferroviário (m)		3	3.5	4	5	6	7	8	3	4	5.5	7.5	3.5	4.5	5.8	7.2	8.7
Motor de elevação	Modelo	ZDX62-6(ZDS1)							ZD152-4(ZDS1)				ZDX62-6(ZDS1)
	Potência ( kw )	18.5(2.2/18.5)							18.5(2.2/18.5)				18.5(2.2/18.5)
	Velocidade (r/min)	960							1400				960
	Corrente	43							42				43
Motor de deslocamento	Modelo	ZDY21-4							ZDY(D)22-4				2ZDY(D)22-4
	Potência (kw)	0.8× 2							1.5× 2				1.5× 2
	Velocidade (r/min)	1380							1380				1380
	Corrente	2.4							4.3				4.3
Número de comutação (n/hr)		120
Grau de classificação		intermediário PC=25%
Fornecimento de potência		3-phase AC380V 50HZ
Dimensão básica	L	1666	1811	2106	2391	2546	2766	1986	1875	2108	2574	2040	1913	2127	2412	2697	1982
	L1	810	955	1250	1535	1690	1910	2130	1004	1237	1703	2169	1056	1270	1555	1840	2125
	L2	306							402				396
	L3	685	830	1125	1410	1565	1785	2005	858	1091	1557	2023	916	1130	1415	1700	1985
	L4	600							600				600
	B	505	650	945	1230	1385	1605	1825	604	837	1303	1769	656	870	1155	1440	1725
	H	2600(1300)							2500(1300)				2500(1500)
	d	25
Peso morto ±10%	Deslocamento	2100	2200	2400	2550	2650	2800	2900	2450	2620	2800	3250	2885	2950	3270	4395	3700
	Fixo	1700	1800	2000	2150	2225	2400	2500	1750	1920	2100	2550	2115	2170	2475	2690	2880

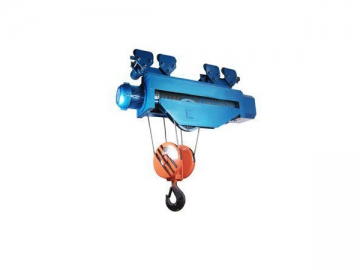

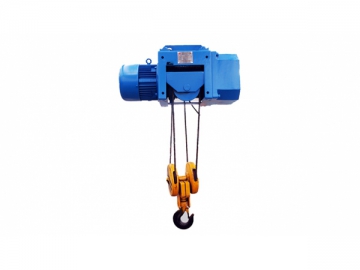

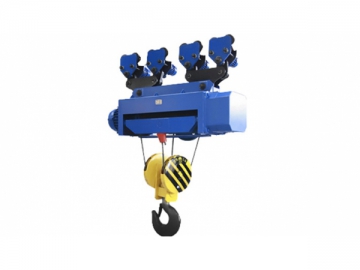

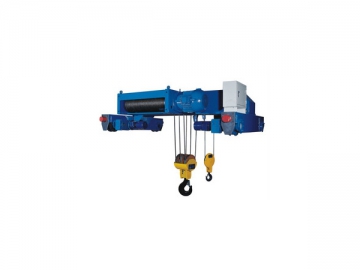

Outras Imagens
