Barras de alumínio cobreadas - CCA

Solicite uma cotação

Sobre nós: http://wirematerialsupply.com.br/10-copper-clad-aluminum-busbar.html

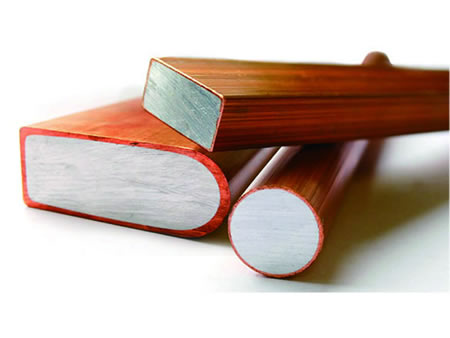

O barramento CCA é um barramento de alumínio revestido de cobre que consiste em um núcleo sólido de alumínio de grau elétrico e uma camada externa de cobre de alta condutividade, que é fabricado por meio de um processo exclusivo de ligação por pressão. O barramento CCA oferece vantagens de peso leve e baixo custo, enquanto mantém as propriedades de superfície do barramento de cobre, o que torna o barramento CCA uma alternativa econômica ao barramento de cobre puro.

Huawang pode fornecer barramento CCA com uma ampla opção de áreas de seção transversal para atender às suas necessidades específicas.

Aplicações

Barramento do quadro de distribuição de alta e baixa tensão (barramento de alumínio revestido de cobre)
Barramento de alta e baixa tensão, barramento combinador, trilho condutor (barramento de alumínio revestido de cobre)
Enrolamentos do transformador e enrolamentos do reator (fio plano de alumínio revestido de cobre)
Vários tipos de conector bimetálico de cobre e alumínio

Comparação da capacidade de transporte de corrente entre o barramento CCA e o barramento de cobre (em ambiente de 35 ℃)

Espessura * Largura (mm)	Capacidade de carga do barramento CCA (A)	Espessura da camada de cobre (mm)	Capacidade de carga do barramento de cobre (A)
3*30	280	≥0.30	327A
3*40	320		373
3*50	400		470
3*60	445		518
3*80	540		627
3*100	705		819
4*30	320	≥0.40	370
4*40	425		494
4*50	530		617
4*60	638		740
4*70	684		795
4*100	850		988
4*120	1046		1217
4*135	1140		1325
5*30	345	≥0.50	400
5*40	458		533
5*50	573		666
5*60	688		800
5*70	773		899
5*80	840		977
5*100	1105		1284
5.5*140	1605	≥0.55	1867
6*30	369	≥0.60	429
6*40	490		572
6*50	594		716
6*60	739		859
6*70	860		1000
6*80	948		1102
6*100	1232	≥0.55	1433
6*120	1428		1660
6*140	1658		1928
8*30	435	≥0.80	506
8*40	545		633
8*50	788		916
8*60	841		978
8*80	1120		1304
8*100	1401	≥0.75	1630
8*120	1598		1858
8*135	1855		2157
8*140	1969		2289
10*20	425	≥1.00	494
10*40	735		855
10*50	785		913
10*60	943		1096
10*80	1256		1461
10*100	1572	≥0.95	1828
10*120	1886		2193
10*125	1968		2289
10*140	2125		2470
12*60mm	1020	≥1.20	1186
