Prensa Puncionadeira (perfuração de furos para válvulas)

Solicite uma cotação

Sobre nós: http://steelwheelmachines.com.br/1-7-valve-hole-punching-machine.html

Prensa puncionadeira para orifício da válvula, responsável pelas operações de aplainamento (moagem), perfuração e remoção de rebarbas.

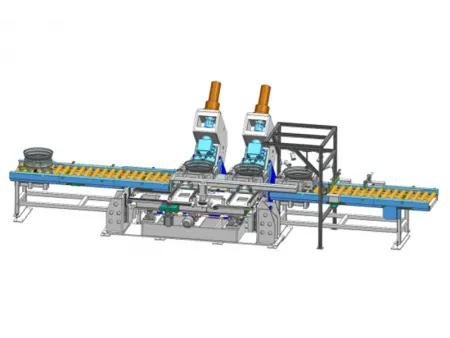

A prensa puncionadeira furos para válvulas é usada na linha de produção de aros de rodas para realizar as operações de achatamento (cunhagem), perfuração e desbarbamento no aro, garantindo a formação precisa e limpa do furo para válvula em uma posição predefinida. Ela é composta por quatro seções principais: a máquina de achatamento, a máquina de perfuração, a máquina de desbarbamento e um sistema automatizado de carregamento/descarregamento, que trabalham em conjunto para automatizar o processo de perfuração do furo para válvula.

Funções dos Componentes

Máquina de achatamento para furo de válvula (cunhagem): Cria uma pequena área plana no aro onde o furo da válvula será posicionado. Esta área plana melhora o selamento da válvula, prevenindo possíveis vazamentos de ar.
Prensa de perfuração de furo para válvula: Perfura um pequeno furo preciso no centro da área achatada, proporcionando um encaixe exato para o talão da válvula.
Prensa de desbarbamento de furo de válvula: Remove quaisquer rebarbas ou bordas afiadas ao redor do furo da válvula, garantindo um acabamento suave para evitar riscos ou danos ao talão da válvula e seus componentes de vedação.
Sistema automatizado de carregamento/descarregamento: Coordena a operação dos três principais componentes, aumentando a eficiência do processo de perfuração de furos para válvulas nos aros de rodas.

Fluxo do Processo Fluxo do Processo

Após a expansão e dimensionamento
Perfuração de furo para válvula

Especificações

Modelo	YPCK-400B	YPCK-500B	YPCK-800B
Fonte de alimentação	AC 380V/3fase/50HZ	AC 380V/3fase/50HZ	AC 380V/3fase/50HZ
Potência nominal	46kW	55kW	64kW
Espessura do aro de roda	≤5mm	≤8mm	≤10mm
Largura do aro de roda	5-8.25 polegadas	8.25-11.75 polegadas	11.75-16 polegadas
Diâmetro do aro de roda	14-19.5 polegadas	19.5-24 polegadas	24-54 polegadas
Capacidade máxima do cilindro de aplainamento	3400KN	400KN	460KN
Curso máximo do bloco deslizante	320mm	400mm	480mm
Força nominal do cilindro de perfuração	220KN	250KN	280KN
Curso máximo do cilindro de perfuração	28mm	30mm	32mm
Altura entre a mesa de trabalho e o solo	680mm	750 mm	920mm
Repetibilidade de posição	±0,10mm	±0,11mm	±0,14mm

Características

A máquina de perfuração de furos para válvula separa os processos tradicionais de achatamento, perfuração e desbaste dos furos para válvula em três unidades dedicadas, resolvendo problemas comuns com máquinas padrão, como quebras frequentes da punção e dificuldades na substituição da punção.
O sistema automatizado de carga e descarga é acionado por um motor servo de alta potência, garantindo precisão consistente no posicionamento de cada aro.
Equipado com um sistema hidráulico independente e sistema de controle elétrico, a prensa de perfuração utiliza controle PLC, permitindo três modos de operação: ajuste, manual e semi-automático.
Inclui proteção contra excesso de curso e sobrepressão, botão de parada de emergência e alertas de entupimento de filtro, para maior segurança e confiabilidade.
Os parâmetros operacionais, como pressão de trabalho, velocidade e alcance de curso, são totalmente ajustáveis para atender aos requisitos específicos de produção.
Utilizando tecnologia de reconhecimento de imagem, o sistema identifica e localiza com precisão a costura de solda enquanto a roda gira na plataforma de detecção.
A estrutura principal pode ser ajustada em altura, largura e inclinada para acomodar aros de diversos tamanhos e especificações.
