Tubos OCTG - Tubos de revestimento e condutas para a indústria do petroleo
- Tubo de condutas para
poços de petróleo - Tubo de revestimento
para poços de petróleo
OCTG - Tubo de perfuração

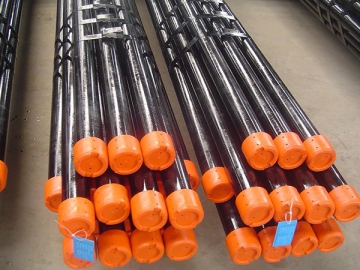

1. Tubo de condutas para poços de petróleo
N-STEEL fornece todos os tipos de tubos de condutas OCTG para o transporte de petróleo bruto e gás natural, desde o reservatório de hidrocarbonetos até a superfície da terra, após a perfuração ter sido realizada.
Especificações do tubo de condutas OCTG
Normas: API SPEC 5CT
Tipo de aço: J55 / L80-1 / N80 / C90 / P110
Diâmetro externo: 2 3/8 "- 4 1/2" (60mm - 114,3mm)
Tipo de acabamento externo: P - extremedade plana; N - não engrossado; U - engrossamento externo; T&C - acoplamento de rosca de torno
2. Tubo de revestimento para poços de petróleo OCTG
Além dos tubos de condutas OCTG, a N-STEEL também fornece tubos de revestimento que são basicamente utilizados para tubos em paredes de poços.
Especificações do tubo de revestimento OCTG
Norma: API SPEC 5CT
Grau: J55/K55/M65/L80/C95/N80-1/N80Q/C90/T95/P110
Diâmetro externo: 4 1/2 "- 20" (114.3mm - 508mm)
Tipo de acabamento externo: P - extremedade plana; N - não engrossado; U - engrossamento externo; T&C - acoplamento de rosca de torno
Diâmetro exterior, espessura de parede e tolerancia de peso do tubo de revestimento e conduta OCTG
| Item | | Tolerances |
| Diâmetro exterior | Corpo de tubo | D ≤ 101.6mm ± 0.79mm |
| D ≥ 114.3mm (-0.5 %D~ 1.0%D) | ||
| Acoplamento | ± 1%D | |
| Espessura de parede | -12.5% | |
| Peso | Comprimento simples | 6.5%~ -3.5% |
| Carrada≥18144kg Carrada＜18144kg | -1.75% -3.5% | |

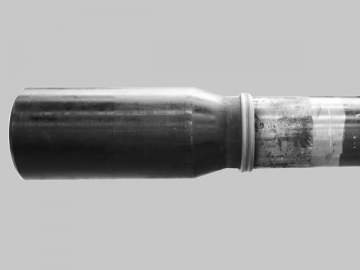

3. Tubo de perfuração
Padrão: API SPEC 5CT
Especificações do tubo de perfuração
| Diâmetro exterior | Peso nominal | Peso calculado | Grau | Espessura de parede | Extremedade engrossada, para juntas soldadas de ferramenta (veja Note) | |||
| in | mm | lb/ft | kg/m | in | mm | |||
| 2 3/8" | 60.3 | 6.65 | 6.26 | 9.32 | E.X.G.S | 0.280 | 7.11 | EU |
| 2 7/8" | 73.0 | 10.40 | 9.72 | 14.48 | E.X.G.S | 0.362 | 9.19 | EU |
| 3 1/2" | 88.9 | 13.30 | 12.31 | 18.34 | E.X.G.S | 0.368 | 9.35 | EU |
| 3 1/2" | 88.9 | 15.50 | 14.63 | 21.79 | E.X.G.S | 0.449 | 11.40 | EU |
| 4" | 101.6 | 14.00 | 12.93 | 19.26 | E.X.G.S | 0.330 | 8.38 | EU |
| 4 1/2" | 114.3 | 16.60 | 14.98 | 22.31 | E.X.G.S | 0.337 | 8.56 | EU |
| 4 1/2" | 114.3 | 20.00 | 18.69 | 27.84 | E.X.G.S | 0.430 | 10.92 | EU |
| 5" | 127 | 19.50 | 17.93 | 26.71 | E.X.G.S | 0.362 | 9.19 | IEU |
| 5" | 127 | 25.60 | 24.03 | 35.79 | E.X.G.S | 0.500 | 12.70 | IEU |
| 5 1/2" | 139.7 | 21.90 | 19.81 | 29.51 | E.X.G.S | 0.361 | 9.17 | IEU |
| 5 1/2" | 139.7 | 24.70 | 22.54 | 33.57 | E.X.G.S | 0.415 | 10.54 | IEU |
| Item | Tolerância | |
| Corpo de tubo | Diâmetro exterior | D ≤ 101.6mm ± 0.79mm D ≥ 114.3mm (-0.50%D~ 1.00% D) |
| Espessura de parede | -12.5% | |
| Peso | Comprimento simples | -3.5%~ 6.5% |
