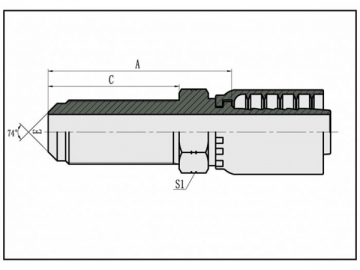

Adaptador cônico 74°JIC

Solicite uma cotação

Sobre nós: http://cement-plants.com.br/1-1-10-cone-crusher.html

16711LY

Adaptador cônico macho 74°JIC 16711LY AGJ

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	S1
16711LY-04-04Z	-	7/16"x20	6	4	45	32.5	17
16711LY-05-04Z	-	1/2"x20	6	4	43	30.5	19
16711LY-05-05Z	-	1/2"x20	8	5	43	30.5	19
16711LY-06-04Z	-	9/16"x18	6	4	47	32.5	22
16711LY-06-05Z	-	9/16"x18	8	5	47	32.5	22
16711LY-06-06Z	16712LY-06-06Z	9/16"x18	10	6	47	32.5	22
16711LY-08-06Z	16712LY-08-06Z	3/4"x16	10	6	51	36.5	24
16711LY-08-08Z	16712LY-08-08Z	3/4"x16	12	8	51.5	36.5	24
16711LY-10-06Z	16712LY-10-06Z	7/8"x14	10	6	56.5	40	30
16711LY-10-08Z	16712LY-10-08Z	7/8"x14	12	8	57	40	30
16711LY-10-10Z	16712LY-10-10Z	7/8"x14	16	10	58	40	30
16711LY-12-08Z	16712LY-12-08Z	1.1/16"x12	12	8	63.5	44.5	36
16711LY-12-10Z	16712LY-12-10Z	1.1/16"x12	16	10	64	44.5	36
16711LY-12-12Z	16712LY-12-12Z	1.1/16"x12	20	12	64.5	44.5	36
16711LY-16-12Z	16712LY-16-12Z	1.5/16"x12	20	12	66	44.5	41
16711LY-16-16Z	16712LY-16-16Z	1.5/16"x12	25	16	67	44.5	41
16711LY-20-16Z	16712LY-20-16Z	1.5/8"x12	25	16	70.5	45.7	50
16711LY-20-20Z	16712LY-20-20Z	1.5/8"x12	32	20	71.2/73.3	45.7	50
16711LY-24-20Z	16712LY-24-20Z	1.7/8"x12	32	20	71.5/73.3	46	55
16711LY-24-24Z	16712LY-24-24Z	1.7/8"x12	40	24	71.5/74.5	46	55
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

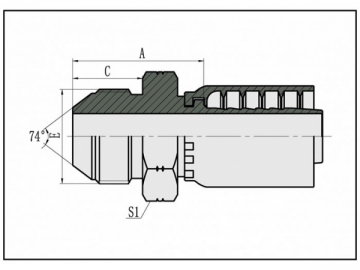

16711Y

Adaptador cônico macho 74°JIC 16711Y AGJ

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	S1
16711Y-04-04Z	-	7/16"x20	6	4	26.5	14	12
16711Y-05-04Z	-	1/2"x20	6	4	26.5	14	14
16711Y-05-05Z	-	1/2"x20	8	5	26.5	14	14
16711Y-05-06Z	16712Y-05-06Z	1/2"x20	10	6	26.5	14	17
16711Y-06-04Z	-	9/16"x18	6	4	26.5	14.1	17
16711Y-06-05Z	-	9/16"x18	8	5	26.5	14.1	17
16711Y-06-06Z	16712Y-06-06Z	9/16"x18	10	6	26.5	14.1	17
16711Y-08-06Z	16712Y-08-06Z	3/4"x16	10	6	31.5	16.7	22
16711Y-08-08Z	16712Y-08-08Z	3/4"x16	12	8	32	16.7	22
16711Y-10-06Z	16712Y-10-06Z	7/8"x14	10	6	33.5	19.3	24
16711Y-10-08Z	16712Y-10-08Z	7/8"x14	12	8	34	19.3	24
16711Y-10-10Z	16712Y-10-10Z	7/8"x14	16	10	35	19.3	24
16711Y-12-08Z	16712Y-12-08Z	1.1/16"x12	12	8	38.5	21.9	30
16711Y-12-10Z	16712Y-12-10Z	1.1/16"x12	16	10	39.5	21.9	30
16711Y-12-12Z	16712Y-12-12Z	1.1/16"x12	20	12	40	21.9	30
16711Y-12-16Z	16712Y-12-16Z	1.1/16"x12	25	16	42.5	21.9	30
16711Y-14-10Z	16712Y-14-10Z	1.3/16"x12	16	10	41.5	22.6	32
16711Y-14-12Z	16712Y-14-12Z	1.3/16"x12	20	12	40.5	22.6	32
16711Y-16-12Z	16712Y-16-12Z	1.5/16"x12	20	12	43	23.1	36
16711Y-16-16Z	16712Y-16-16Z	1.5/16"x12	25	16	43.5	23.1	36
16711Y-20-16Z	16712Y-20-16Z	1.5/8"x12	25	16	47	24.3	46
16711Y-20-20Z	16712Y-20-20Z	1.5/8"x12	32	20	47/49.1	24.3	46
16711Y-24-20Z	16712Y-24-20Z	1.7/8"x12	32	20	53/55.1	27.5	50
16711Y-24-24Z	16712Y-24-24Z	1.7/8"x12	40	24	53/56	27.5	50
16711Y-32-32Z	16712Y-32-32Z	2.1/2"x12	50	32	62/65.4	33.9	65
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

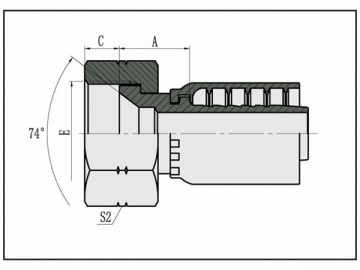

26711Y

Assento cônico 74° fêmea JIC 26711Y DKJ

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	S1
26711Y-04-04Z	-	7/16"x20	6	4	15	9	15
26711Y-05-04Z	-	1/2"x20	6	4	15.5	9.5	17
26711Y-05-05Z	-	1/2"x20	8	5	15.5	9.5	17
26711Y-05-06Z	26712Y-05-06Z	1/2"x20	10	6	15.5	9.5	17
26711Y-06-04Z	-	9/16"x18	6	4	15.5	10.5	19
26711Y-06-05Z	-	9/16"x18	8	5	15.5	10.5	19
26711Y-06-06Z	26712Y-06-06Z	9/16"x18	10	6	15.5	10.5	19
26711Y-06-08Z	26712Y-06-08Z	9/16"x18	12	8	16	10.5	19
26711Y-08-06Z	26712Y-08-06Z	3/4"x16	10	6	17.5	11	24
26711Y-08-08Z	26712Y-08-08Z	3/4"x16	12	8	18.5	11	24
26711Y-08-10Z	26712Y-08-10Z	3/4"x16	16	10	19	11	24
26711Y-10-08Z	26712Y-10-08Z	7/8"x14	12	8	19	13	27
26711Y-10-10Z	26712Y-10-10Z	7/8"x14	16	10	19.5	13	27
26711Y-10-12Z	26712Y-10-12Z	7/8"x14	20	12	20	13	27
26711Y-12-08TZ	26712Y-12-08TZ	1.1/16"x12	12	8	19.5	15	32
26711Y-12-10Z	26712Y-12-10Z	1.1/16"x12	16	10	21	15	32
26711Y-12-12Z	26712Y-12-12Z	1.1/16"x12	20	12	21.5	15	32
26711Y-12-16Z	26712Y-12-16Z	1.1/16"x12	25	16	23	15	32
26711Y-14-12Z	26712Y-14-12Z	1.3/16"x12	20	12	21.5	15	36
26711Y-16-12TZ	26712Y-16-12TZ	1.5/16"x12	20	12	18.5	16	41
26711Y-16-16Z	26712Y-16-16Z	1.5/16"x12	25	16	23	16	41
26711Y-16-20Z	26712Y-16-20Z	1.5/16"x12	32	20	24/26.1	16	41
26711Y-20-16TZ	26712Y-20-16TZ	1.5/8"x12	25	16	23	17	50
26711Y-20-20WZ	26712Y-20-20WZ	1.5/8"x12	32	20	25/27.1	17	50
26711Y-24-20TZ	26712Y-24-20TZ	1.7/8"x12	32	20	26.5/28.6	20	55
26711Y-24-24WZ	26712Y-24-24WZ	1.7/8"x12	40	24	26.5/29.5	20	55
26711Y-32-24TZ	26712Y-32-24TZ	2.1/2"x12	40	24	27/30	23.5	75
26711Y-32-32TZ	26712Y-32-32TZ	2.1/2"x12	50	32	27/30.4	23.5	75
Nota:
1. A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

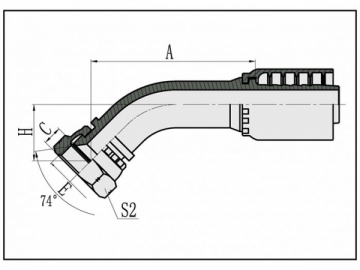

26741Y

Vedante cônico fêmea 74°JIC 26741Y DKJ 45°

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	H	C	S2
26741Y-04-04Z	-	7/16"x20	6	4	35.2	9	13.1	15
26741Y-05-04Z	-	1/2"x20	6	4	35.6	9.5	13.5	17
26741Y-05-05Z	-	1/2"x20	8	5	37.7	9.5	14.4	17
26741Y-05-06Z	26742Y-05-06Z	1/2"x20	10	6	37.7	9.5	14.4	17
26741Y-06-04Z	-	9/16"x18	6	4	35.6	10.5	13.5	19
26741Y-06-05Z	-	9/16"x18	8	5	37.7	10.5	14.4	19
26741Y-06-06Z	26742Y-06-06Z	9/16"x18	10	6	38.8	10.5	14.8	19
26741Y-06-08Z	26742Y-06-08Z	9/16"x18	12	8	39.3	10.5	14.8	19
26741Y-08-06Z	26742Y-08-06Z	3/4"x16	10	6	40.2	11	16.2	24
26741Y-08-08Z	26742Y-08-08Z	3/4"x16	12	8	45.3	11	19	24
26741Y-10-08Z	26742Y-10-08Z	7/8"x14	12	8	46.3	13	20	27
26741Y-10-10Z	26742Y-10-10Z	7/8"x14	16	10	54.1	13	21.8	27
26741Y-10-12Z	26742Y-10-12Z	7/8"x14	20	12	58.6	13	21.8	27
26741Y-12-08Z	26742Y-12-08Z	1.1/16"x12	12	8	50.4	15	21.1	32
26741Y-12-10Z	26742Y-12-10Z	1.1/16"x12	16	10	55.1	15	22.8	32
26741Y-12-12Z	26742Y-12-12Z	1.1/16"x12	20	12	59.3	15	24.2	32
26741Y-12-16Z	26742Y-12-16Z	1.1/16"x12	25	16	70.3	15	24.2	32
26741Y-14-12Z	26742Y-14-12Z	1.3/16"x12	20	12	60.1	15	24.2	36
26741Y-16-12Z	26742Y-16-12Z	1.5/16"x12	20	12	60.1	16	24.2	41
26741Y-16-16Z	26742Y-16-16Z	1.5/16"x12	25	16	73.5	16	28	41
26741Y-16-20Z	26742Y-16-20Z	1.5/16"x12	32	20	83.5/85.6	16	28	41
26741Y-20-20WZ	26742Y-20-20WZ	1.5/8"x12	32	20	85.6/87.7	17	35.2	50
26741Y-24-20WZ	26742Y-24-20WZ	1.7/8"x12	32	20	86.6/88.7	20	40.1	55
26741Y-24-24WZ	26742Y-24-24WZ	1.7/8"x12	40	24	114.8/117.8	20	44.1	55
26741Y-32-32WZ	26742Y-32-32WZ	2.1/2"x12	50	32	135.9/139.3	23.5	51.6	75
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

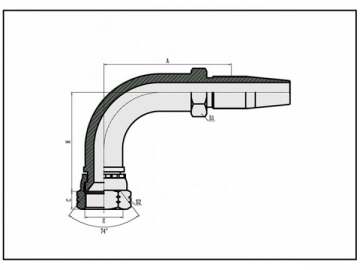

26791KY

Assento cônico 74° fêmea compacto JIC 26791KY DKJ90K

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca e	DN	Traços	A	C	H	S1	S2
26791KY-04-04Z	-	7/16"x20	6	4	17.5	9	18	11	15
26791KY-06-04Z	-	9/16"x18	6	4	20	10.5	20.5	14	19
26791KY-06-06Z	26792KY-06-06Z	9/16"x18	10	6	20	10.5	20.5	16	19
26791KY-08-06Z	26792KY-08-06Z	3/4"x16	10	6	23	11	25	19	24
26791KY-08-08Z	26792KY-08-08Z	3/4"x16	12	8	23.5	11	25	19	24
26791KY-10-08Z	26792KY-10-08Z	7/8"x14	12	8	25	13	27	22	27
26791KY-10-10Z	26792KY-10-10Z	7/8"x14	16	10	24.5	13	27	22	27
26791KY-12-12Z	26792KY-12-12Z	1.1/16"x12	20	12	29	15	31	27	32
26791KY-16-16Z	26792KY-16-16Z	1.5/16"x12	25	16	43	16	34.3	33	41
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

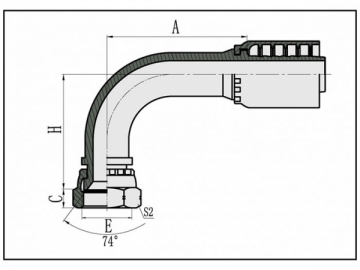

26791Y

Vedante cônico JIC 26791Y DKJ 90°

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	H	C	S2
26791Y-04-04Z	-	7/16"x20	6	4	30	9	26.5	15
26791Y-05-04Z	-	1/2"x20	6	4	30	9.5	27	17
26791Y-05-05Z	-	1/2"x20	8	5	33	9.5	30	17
26791Y-05-06Z	26792Y-05-06Z	1/2"x20	10	6	33	9.5	30	17
26791Y-06-04Z	-	9/16"x18	6	4	30	10.5	27	19
26791Y-06-05Z	-	9/16"x18	8	5	33	10.5	30	19
26791Y-06-06Z	26792Y-06-06Z	9/16"x18	10	6	34.5	10.5	31.5	19
26791Y-06-08Z	26792Y-06-08Z	9/16"x18	12	8	38	10.5	31.5	19
26791Y-08-06Z	26792Y-08-06Z	3/4"x16	10	6	34.5	11	33.5	24
26791Y-08-08Z	26792Y-08-08Z	3/4"x16	12	8	39.5	11	40	24
26791Y-08-10Z	26792Y-08-10Z	3/4"x16	16	10	45.5	1	40	24
26791Y-10-08Z	26792Y-10-08Z	7/8"x14	12	8	39.5	13	41.5	27
26791Y-10-10Z	26792Y-10-10Z	7/8"x14	16	10	49	13	47.5	27
26791Y-10-12Z	26792Y-10-12Z	7/8"x14	20	12	53.5	13	47.5	27
26791Y-12-08Z	26792Y-12-08Z	1.1/16"x12	12	8	43.5	15	43	32
26791Y-12-10Z	26792Y-12-10Z	1.1/16"x12	16	10	49	15	49	32
26791Y-12-12Z	26792Y-12-12Z	1.1/16"x12	20	12	54.5	15	53.5	32
26791Y-12-16Z	26792Y-12-16Z	1.1/16"x12	25	16	65.5	15	53.5	32
26791Y-14-12Z	26792Y-14-12Z	1.3/16"x12	20	12	55.3	15	53.5	36
26791Y-16-12Z	26792Y-16-12Z	1.5/16"x12	20	12	55.3	16	53.5	41
26791Y-16-16Z	26792Y-16-16Z	1.5/16"x12	25	16	71	16	65	41
26791Y-16-20Z	26792Y-16-20Z	1.5/16"x12	32	20	81/83.1	16	65	41
26791Y-20-20WZ	26792Y-20-20WZ	1.5/8"x12	32	20	81.5/83.6	17	80.5	50
26791Y-24-20WZ	26792Y-24-20WZ	1.7/8"x12	32	20	81.5/83.6	20	80.5	55
26791Y-24-24WZ	26792Y-24-24WZ	1.7/8"x12	40	24	109.4/112.4	20	94	55
26791Y-32-32WZ	26792Y-32-32WZ	2.1/2"x12	50	32	133.1/136.5	23.5	121.8	75
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
