Assento plano ORFS

Solicite uma cotação

Sobre nós: http://jx-fitness-products.com.br/2-1-19-300-series.html

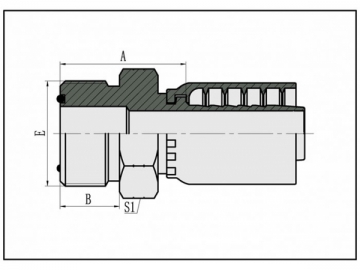

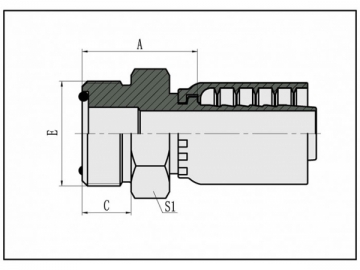

14211Y

Assento plano ORFS macho 14211Y l

Nº da peça			Furo da mangueira		O	Dimensões
Trançado	Espiral	Rosca e	DN	Traços	O Ring	A	C	S1
14211Y-04-04Z	-	9/16"x18	6	4	O011	22.5	9.8	17
14211Y-06-04Z	-	11/16"x16	6	4	O012	24	11.2	19
14211Y-06-06Z	14212Y-06-06Z	11/16"x16	10	6	O012	24	11.2	19
14211Y-08-06Z	14212Y-08-06Z	13/16"x16	10	6	O014	27.5	13	22
14211Y-08-08Z	14212Y-08-08Z	13/16"x16	12	8	O014	28.5	12.8	22
14211Y-08-10Z	14212Y-08-10Z	13/16"x16	16	10	O014	28.5	12.8	22
14211Y-10-08Z	14212Y-10-08Z	1"x14	12	8	O016	32.5	15.5	27
14211Y-10-10Z	14212Y-10-10Z	1"x14	16	10	O016	33.5	15.5	27
14211Y-12-08TZ	14212Y-12-08TZ	1.3/16"x12	12	8	O018	35.5	17	32
14211Y-12-10Z	14212Y-12-10Z	1.3/16"x12	16	10	O018	36	17	32
14211Y-12-12Z	14212Y-12-12Z	1.3/16"x12	20	12	O018	36.5	17	32
14211Y-16-12TZ	14212Y-16-12TZ	1.7/16"x12	20	12	O021	37	17.5	38
14211Y-16-16Z	14212Y-16-16Z	1.7/16"x12	25	16	O021	38.5	17.5	38
14211Y-20-20Z	14212Y-20-20Z	1.11/16"x12	32	20	O025	41.5/43.6	17.5	46
14211Y-24-24Z	14212Y-24-24Z	2"x12	40	24	O029	46.5/49.5	17.5	55
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

24211Y

Assento plano ORFS fêmea 24211Y

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	S2
24211Y-04-04Z	-	9/16"x18	6	4	22.5	8.5	19
24211Y-04-05Z		9/16"x18	8	5	22.5	8.5	19
24211Y-04-06Z	24212Y-04-06Z	9/16"x18	10	6	22.5	8.5	19
24211Y-06-04Z	-	11/16"x16	6	4	23.5	10	22
24211Y-06-05Z	-	11/16"x16	8	5	23.5	10	22
24211Y-06-06Z	24212Y-06-06Z	11/16"x16	10	6	25.5	10	22
24211Y-06-08Z	24212Y-06-08Z	11/16"x16	12	8	26	10	22
24211Y-08-05TZ	24212Y-08-05TZ	13/16"x16	8	5	25	11	27
24211Y-08-06TZ	24212Y-08-06TZ	13/16"x16	10	6	25	11	27
24211Y-08-08Z	24212Y-08-08Z	13/16"x16	12	8	28	11	27
24211Y-08-10Z	24212Y-08-10Z	13/16"x16	16	10	29	11	27
24211Y-10-08TZ	24212Y-10-08TZ	1"x14	12	8	29.5	13.5	30
24211Y-10-10Z	24212Y-10-10Z	1"x14	16	10	33	13.5	30
24211Y-10-12Z	24212Y-10-12Z	1"x14	20	12	33.5	13.5	30
24211Y-12-08TZ	24212Y-12-08TZ	1.3/16"x12	12	8	30.5	15	36
24211Y-12-10TZ	24212Y-12-10TZ	1.3/16"x12	16	10	31.5	15	36
24211Y-12-12Z	24212Y-12-12Z	1.3/16"x12	20	12	35	15	36
24211Y-12-16Z	24212Y-12-16Z	1.3/16"x12	25	16	36	15	36
24211Y-16-12TZ	24212Y-16-12TZ	1.7/16"x12	20	12	35	14.8	41
24211Y-16-16TZ	24212Y-16-16TZ	1.7/16"x12	25	16	35	14.8	41
24211Y-16-20Z	24212Y-16-20Z	1.7/16"x12	32	20	39.5	14.8	41
24211Y-20-16TZ	24212Y-20-16TZ	1.11/16"x12	25	16	34.5	15	50
24211Y-20-20WZ	24212Y-20-20WZ	1.11/16"x12	32	20	42.5/44.6	15	50
24211Y-20-24WZ	24212Y-20-24WZ	1.11/16"x12	40	24	42.5/45.5	15	50
24211Y-24-20TZ	24212Y-24-20TZ	2"x12	32	20	36/38.1	14.8	60
24211Y-24-24TZ	24212Y-24-24TZ	2"x12	40	24	36/39	14.8	60
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral.
2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

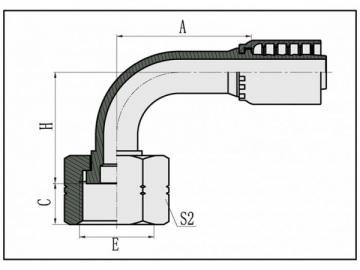

24291Y

Assento plano fêmea ORFS 24291Y 90°

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	H	C	S2
24291Y-04-04Z	-	9/16"x18	6	4	30	41	8.5	19
24291Y-04-05Z	-	9/16"x18	8	5	33	44	8.5	19
24291Y-06-05Z	-	11/16"x16	8	5	33	37.5	10	22
24291Y-06-06Z	24292Y-06-06Z	11/16"x16	10	6	35.3	49.3	10	22
24291Y-06-08Z	24292Y-06-08Z	11/16"x16	12	8	35.3	49.3	10	22
24291Y-08-06TZ	24292Y-08-06TZ	13/16"x16	10	6	35.3	39.8	11	27
24291Y-08-08Z	24292Y-08-08Z	13/16"x16	12	8	41	57.5	11	27
24291Y-08-10Z	24292Y-08-10Z	13/16"x16	16	10	56.5	61.5	11	27
24291Y-10-08TZ	24292Y-10-08TZ	1"x14	12	8	41	46	13.5	30
24291Y-10-10Z	24292Y-10-10Z	1"x14	16	10	56	66	13.5	30
24291Y-10-12Z	24292Y-10-12Z	1"x14	20	12	65.5	75.5	13.5	30
24291Y-12-10TZ	24292Y-12-10TZ	1.3/16"x12	16	10	56	51.5	15	36
24291Y-12-12Z	24292Y-12-12Z	1.3/16"x12	20	12	65.5	77	15	36
24291Y-12-16Z	24292Y-12-16Z	1.3/16"x12	25	16	76.7	83.5	15	36
24291Y-16-12TZ	24292Y-16-12TZ	1.7/16"x12	20	12	65.5	62	14.8	41
24291Y-16-16TZ	24292Y-16-16TZ	1.7/16"x12	25	16	76.9	67.5	14.8	41
24291Y-20-16TZ	24292Y-20-16TZ	1.11/16"x12	25	16	76.7	67.5	15	50
24291Y-20-20WZ	24292Y-20-20WZ	1.11/16"x12	32	20	93/95.1	100	15	50
24291Y-24-20TZ	24292Y-24-20TZ	2"x12	32	20	93/95.2	78.5	14.8	60
24291Y-24-24TZ	24292Y-24-24TZ	2"x12	40	24	109.4/112.4	92	14.8	60
Nota:
1.A dimensão antes “/” para A é apropriada para a mangueira trançada e a dimensão depois de “/” para A é apropriada para a mangueira espiral. 2.O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
