União de assento cônico 60°BSP

Solicite uma cotação

Sobre nós: http://metalworking-tool.com.br/6-9-eme10-carbide-2-flute-square-end-mills-with-taper-neck.html

12611AY

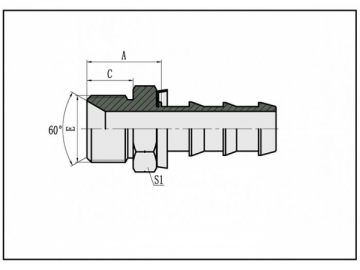

União de assento cônico macho 60° BSP 12611AY AGR

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca	DN	Traços	A	C	S1
12611AY-04-04Z	-	G1/4"x19	6	4	24.5	12	19
12611AY-04-05Z	-	G1/4"x19	8	5	24.5	12	19
12611AY-06-05Z	-	G3/8"x19	8	5	26	13.5	22
12611AY-06-06Z	12612AY-06-06Z	G3/8"x19	10	6	28	13.5	22
12611AY-06-08Z	12612AY-06-08Z	G3/8"x19	12	8	28.5	13.5	22
12611AY-08-06Z	12612AY-08-06Z	G1/2"x14	10	6	33	16	27
12611AY-08-08Z	12612AY-08-08Z	G1/2"x14	12	8	33	16	27
12611AY-08-10Z	12612AY-08-10Z	G1/2"x14	16	10	34	16	27
12611AY-10-08Z	12612AY-10-08Z	G5/8"x14	12	8	35	17.5	30
12611AY-10-10Z	12612AY-10-10Z	G5/8"x14	16	10	35.5	17.5	30
12611AY-12-08Z	12612AY-12-08Z	G3/4"x14	12	8	36.5	18.5	32
12611AY-12-10Z	12612AY-12-10Z	G3/4"x14	16	10	37.5	18.5	32
12611AY-12-12Z	12612AY-12-12Z	G3/4"x14	20	12	37.5	18.5	32
12611AY-16-12Z	12612AY-16-12Z	G1"x11	20	12	42.5	20.5	41
12611AY-16-16Z	12612AY-16-16Z	G1"x11	25	16	43.5	20.5	41
12611AY-20-16Z	12612AY-20-16Z	G1.1/4"x11	25	16	45.5	20.5	50
12611AY-20-20Z	12612AY-20-20Z	G1.1/4"x11	32	20	46.5/48.6	20.5	50
12611AY-24-24Z	12612AY-24-24Z	G1.1/2"x11	40	24	49/52	23	55
12611AY-32-32Z	12612AY-32-32Z	G2"x11	50	32	54.5/57.9	25.5	70
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

12611Y

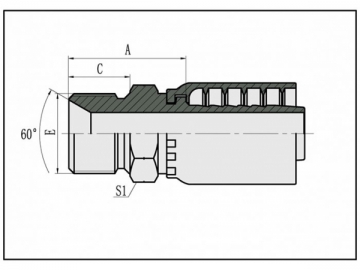

Assento cônico macho 60° BSP 12611Y AGR

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S1
12611Y-04-04Z	-	G1/4"x19	6	4	24.5	12	14
12611Y-06-05Z	-	G3/8"x19	8	5	26	13.5	17
12611Y-06-06Z	12612Y-06-06Z	G3/8"x19	10	6	26	13.5	17
12611Y-06-08Z	12612Y-06-08Z	G3/8"x19	12	8	26.5	13.5	19
12611Y-08-06Z	12612Y-08-06Z	G1/2"x14	10	6	30.5	16	22
12611Y-08-08Z	12612Y-08-08Z	G1/2"x14	12	8	31	16	22
12611Y-10-08Z	12612Y-10-08Z	G5/8"x14	12	8	32.5	17.5	24
12611Y-10-10Z	12612Y-10-10Z	G5/8"x14	16	10	33.5	17.5	24
12611Y-12-08Z	12612Y-12-08Z	G3/4"x14	12	8	35.5	18.5	27
12611Y-12-10Z	12612Y-12-10Z	G3/4"x14	16	10	36.5	18.5	27
12611Y-12-12Z	12612Y-12-12Z	G3/4"x14	20	12	36.5	18.5	27
12611Y-16-12Z	12612Y-16-12Z	G1"x11	20	12	40.5	20.5	36
12611Y-16-16Z	12612Y-16-16Z	G1"x11	25	16	41.5	20.5	36
12611Y-20-16Z	12612Y-20-16Z	G1.1/4"x11	25	16	43.5	20.5	46
12611Y-20-20Z	12612Y-20-20Z	G1.1/4"x11	32	20	46.5/48.6	20.5	46
12611Y-24-20Z	12612Y-24-20Z	G1.1/2"x11	32	20	49/51.1	23	50
12611Y-24-24Z	12612Y-24-24Z	G1.1/2"x11	40	24	49/52	23	50
12611Y-32-32Z	12612Y-32-32Z	G2"x11	50	32	53.5/56.9	25.5	65
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

22611DY

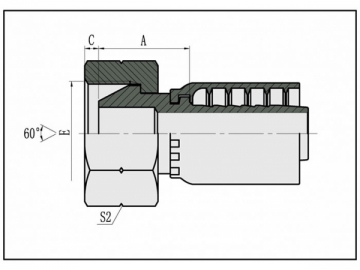

Cone fêmea 60° BSP 22611DY DKR

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S1	S2
22611DY-04-04Z	-	G1/4"x19	6	4	23.5	5.5	19	19
22611DY-06-06Z	22612DY-06-06Z	G3/8"x19	10	6	26.5	6.3	22	22
22611DY-08-08Z	22612DY-08-08Z	G1/2"x14	12	8	31	7.5	27	27
22611DY-10-08Z	22612DY-10-08Z	G5/8"x14	12	8	31	9.5	30	30
22611DY-12-08Z	22612DY-12-08Z	G3/4"x14	12	8	31.5	10.9	32	32
22611DY-12-12Z	22612DY-12-12Z	G3/4"x14	20	12	33.5	10.9	32	32
22611DY-16-16Z	22612DY-16-16Z	G1"x11	25	16	35.5	11.7	41	41
22611DY-20-20WZ	22612DY-20-20WZ	G1.1/4"x11	32	20	46/48.1	11	50	50
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral. .
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

22611DY-SM

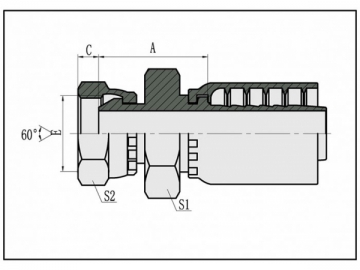

Cone fêmea 60° BSP hexagonal 22611DY-SM DKR

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S1	S2
22611DY-04-04SMZ	-	G1/4"x19	6	4	23.5	5.5	12	19
22611DY-06-06SMZ	22612DY-06-06SMZ	G3/8"x19	10	6	24.5	6.3	17	22
22611DY-08-08SMZ	22612DY-08-08SMZ	G1/2"x14	12	8	29	7.5	22	27
22611DY-10-08SMZ	22612DY-10-08SMZ	G5/8"x14	12	8	29	9.5	22	30
22611DY-12-08SMZ	22612DY-12-08SMZ	G3/4"x14	12	8	31.5	10.9	27	32
22611DY-12-12SMZ	22612DY-12-12SMZ	G3/4"x14	20	12	33.5	10.9	27	32
22611DY-16-16SMZ	22612DY-16-16SMZ	G1"x11	25	16	35.5	11.7	32	41
22611DY-20-20WSMZ	22612DY-20-20WSMZ	G1.1/4"x11	32	20	42/44.1	11	41	50
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

22611Y

Cone fêmea 60° BSP hexagonal 22611Y DKR

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	S2
22611Y-02-04Z	-	G1/8"x28	6	4	15.5	5.5	14
22611Y-04-04Z	-	G1/4"x19	6	4	18	5.5	19
22611Y-04-05Z	-	G1/4"x19	8	5	18	5.5	19
22611Y-04-06Z	22612Y-04-06Z	G1/4"x19	10	6	18	5.5	19
22611Y-06-04Z	-	G3/8"x19	6	4	19	6.3	22
22611Y-06-05Z	-	G3/8"x19	8	5	19	6.3	22
22611Y-06-06Z	22612Y-06-06Z	G3/8"x19	10	6	19.5	6.3	22
22611Y-06-08Z	22612Y-06-08Z	G3/8"x19	12	8	19.5	6.3	22
22611Y-08-06TZ	22612Y-08-06TZ	G1/2"x14	10	6	18.5	7.5	27
22611Y-08-08Z	22612Y-08-08Z	G1/2"x14	12	8	21.5	7.5	27
22611Y-10-08Z	22612Y-10-08Z	G5/8"x14	12	8	22	9.5	30
22611Y-10-10Z	22612Y-10-10Z	G5/8"x14	16	10	23	9.5	30
22611Y-12-08TZ	22612Y-12-08TZ	G3/4"x14	12	8	20	10.9	32
22611Y-12-10Z	22612Y-12-10Z	G3/4"x14	16	10	24	10.9	32
22611Y-12-12Z	22612Y-12-12Z	G3/4"x14	20	12	23.5	10.9	32
22611Y-16-12TZ	22612Y-16-12TZ	G1"x11	20	12	23	11.7	41
22611Y-16-16Z	22612Y-16-16Z	G1"x11	25	16	27	11.7	41
22611Y-20-16TZ	22612Y-20-16TZ	G1.1/4"x11	25	16	27	11	50
22611Y-20-20WZ	22612Y-20-20WZ	G1.1/4"x11	32	20	30.5/32.6	11	50
22611Y-24-20TZ	22612Y-24-20TZ	G1.1/2"x11	32	20	29.5/31.6	13	55
22611Y-24-24WZ	22612Y-24-24WZ	G1.1/2"x11	40	24	32/35	13	55
22611Y-32-24TZ	22612Y-32-24TZ	G2"x11	40	24	30/33	16	70
22611Y-32-32WZ	22612Y-32-32WZ	G2"x11	50	32	31/34.4	16	70
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

22641Y

Cone fêmea 60° BSP 22641Y DKR45 45°

Nº da peça		E	Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	H	S2
22641Y-04-04Z	-	G1/4"x19	6	4	42.3	5.5	20.2	19
22641Y-06-04Z	-	G3/8"x19	6	4	43.2	6.3	21	22
22641Y-06-05Z	-	G3/8"x19	8	5	45.3	6.3	22	22
22641Y-06-06Z	22642Y-06-06Z	G3/8"x19	10	6	46.9	6.3	22.6	22
22641Y-08-06TZ	22642Y-08-06TZ	G1/2"x14	10	6	46.7	7.5	22.5	27
22641Y-08-08Z	22642Y-08-08Z	G1/2"x14	12	8	61.1	7.5	26.1	27
22641Y-10-08Z	22642Y-10-08Z	G5/8"x14	12	8	61.4	9.5	26.5	30
22641Y-10-10Z	22642Y-10-10Z	G3/4"x14	16	10	72	9.5	27.8	30
22641Y-12-08TZ	22642Y-12-08TZ	G3/4"x14	12	8	59.4	10.9	24.4	32
22641Y-12-10Z	22642Y-12-10Z	G3/4"x14	16	10	73	10.9	28.2	32
22641Y-12-12Z	22642Y-12-12Z	G3/8"x19	20	12	78.6	10.9	31.8	32
22641Y-16-12TZ	22642Y-16-12TZ	G1"x11	20	12	77.6	11.7	30.2	41
22641Y-16-16Z	22642Y-16-16Z	G1"x11	25	16	88.4	11.7	34.2	41
22641Y-20-16TZ	22642Y-20-16TZ	G1.1/4"x11	25	16	86.8	11	32.5	50
22641Y-20-20WZ	22642Y-20-20WZ	G1.1/4"x11	32	20	98.8/100.9	11	38	50
22641Y-24-24WZ	22642Y-24-24WZ	G1.1/2"x11	40	24	116.2/119.2	13	45.5	55
22641Y-32-32WZ	22642Y-32-32WZ	G2"x11	50	32	135.7/139.1	16	52.7	70
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

22691KY

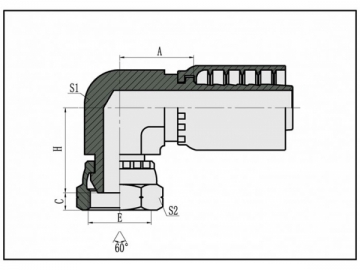

Cone fêmea 60° compacto BSP 22691KY DKR90K

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traços	A	C	H	S1	S2
22691KY-04-04Z	-	G1/4"x19	6	4	17.5	5.5	18.5	11	19
22691KY-06-04Z	-	G3/8"x19	6	4	20	6.3	24	16	22
22691KY-06-05Z	-	G3/8"x19	8	5	20	6.3	24	16	22
22691KY-06-06Z	22692KY-06-06Z	G3/8"x19	10	6	20	6.3	24	16	22
22691KY-08-06Z	22692KY-08-06Z	G1/2"x14	10	6	23	7.5	28.5	19	27
22691KY-08-08Z	22692KY-08-08Z	G1/2"x14	12	8	23.5	7.5	28.5	19	27
22691KY-10-10Z	22692KY-10-10Z	G5/8"x14	16	10	24.5	9.5	30.5	22	30
22691KY-12-12Z	22692KY-12-12Z	G3/4"x14	20	12	27.5	10.9	33	27	32
22691KY-16-16Z	22692KY-16-16Z	G1"x11	25	16	43	11.7	38.5	33	41
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .

22691Y

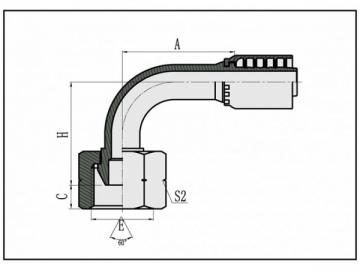

Cone fêmea 60° BSP 22691Y DKR 90°

Nº da peça			Furo da mangueira		Dimensões
Trançado	Espiral	Rosca E	DN	Traço	A	C	H	S2
22691Y-02-04Z	-	G1/8"x28	6	4	30	5.5	34.5	14
22691Y-04-04Z	-	G1/4"x19	6	4	30	5.5	36.5	19
22691Y-04-05Z	-	G1/4"x19	8	5	33	5.5	39.5	19
22691Y-04-06Z	22692Y-04-06Z	G1/4"x19	10	6	30	5.5	36.5	19
22691Y-06-04Z	-	G3/8"x19	6	4	30	6.3	37.7	22
22691Y-06-05Z	-	G3/8"x19	8	5	33	6.3	40.7	22
22691Y-06-06Z	22692Y-06-06Z	G3/8"x19	10	6	35.3	6.3	43	22
22691Y-08-06TZ	22692Y-08-06TZ	G1/2"x14	10	6	35.3	7	41.8	27
22691Y-08-08Z	22692Y-08-08Z	G1/2"x14	12	8	41	7.5	51	27
22691Y-08-10Z	22692Y-08-10Z	G1/2"x14	16	10	41.5	7.5	51	27
22691Y-10-08Z	22692Y-10-08Z	G5/8"x14	12	8	41	9.5	51.5	30
22691Y-10-10Z	22692Y-10-10Z	G5/8"x14	16	10	56	9.5	56	30
22691Y-12-08TZ	22692Y-12-08TZ	G3/4"x14	12	8	41	10.9	48.6	32
22691Y-12-10Z	22692Y-12-10Z	G3/4"x14	16	10	56	10.9	56.6	32
22691Y-12-12Z	22692Y-12-12Z	G3/4"x14	20	12	64.9	10.9	66.1	32
22691Y-16-12TZ	22692Y-16-12TZ	G1"x11	20	12	65.5	11.7	63.8	41
22691Y-16-16Z	22692Y-16-16Z	G1"x11	25	16	76.7	11.7	73.8	41
22691Y-20-16TZ	22692Y-20-16TZ	G1.1/4"x11	25	16	76.7	11	72	50
22691Y-20-20WZ	22692Y-20-20WZ	G1.1/4"x11	32	20	91.5/93.6	11	84.3	50
22691Y-24-24WZ	22692Y-24-24WZ	G1.1/2"x11	40	24	109.4/112.4	13	103	55
22691Y-32-32WZ	22692Y-32-32WZ	G2"x11	50	32	131.8/135.2	16	123.3	70
Nota:
1. A dimensão antes "/" para A é apropriada para a mangueira trançada e a dimensão depois de "/" para A é apropriada para a mangueira espiral.
2. O revestimento para montagem de uma peça de mangueira é zinco com Cr3 .
