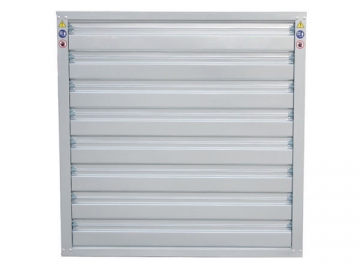

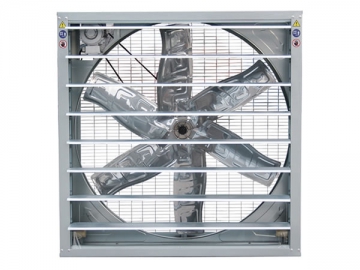

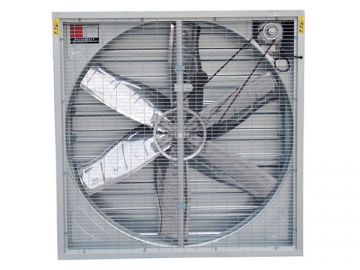

Exaustor axial de parede (com sistema de abertura de persiana)
O nosso exaustor axial de parede com abertura de persiana possui estruturas fabricadas com placas galvanizadas com finas camadas de revestimento de zinco. As estruturas são fabricadas por máquinas CNC importadas da Alemanha a fim de garantir que todos os orifícios sejam perfurados em tamanhos consistentes. Devido às pás dos nossos exaustores, projetados em parceria com a universidade de Tshinghua, este exaustor axial industrial possui um grande fluxo de ar, baixo consumo de energia e vida útil longa. O exaustor industrial com grande fluxo fabricado pela nossa empresa é fácil de ser instalado e apresenta alta qualidade, garantindo destaque mundial na indústria de sistemas de ventilação e exaustão de ar.
Aplicação
Este exaustor axial de parede oferecido pela nossa empresa é amplamente utilizado em qualquer tipo de indústria que requer sistemas de exaustão e refrigeração, tais como cultivo de flores e plantas, criação de animais, fabricação de têxteis, na indústria química, mineração, médica, de produção de grãos, chás e na indústria madeireira.
Capacidade de trabalho
Um exaustor axial de parede com abertura de persiana é capaz de trocar 63 vezes (por hora) 700 m³ de ar externo com ar externo. Implementado com o nosso esquema de design, a velocidade do ar interno da sua oficina chega a 3 m/s.

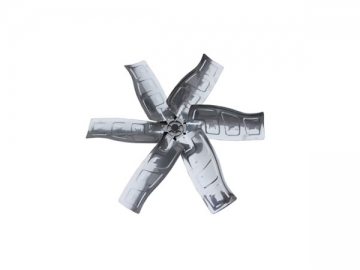

Pá do ventilador
Em parceria com as universidades de Xi’an Jiaotong e de Tsinghua, nós projetamos as pás para exaustores industriais com persiana. Os nossos exaustores axiais foram submetidos aos testes de equilíbrio dinâmico e estático, as pás dos exaustores possuem ângulos satisfatórios e são capazes de produzir grandes fluxos de ar com baixo nível de ruído.

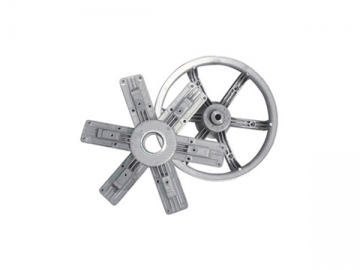

Base da pá do ventilador e impulsorO dispositivo de exaustão utiliza impulsores e base de pá do ventilador fabricadas com liga de alumínio. As polias são resistentes, apresentam grande tenacidade e vida útil longa uma vez que foram projetadas de modo reforçado e tratada com limpeza com jato de areia.

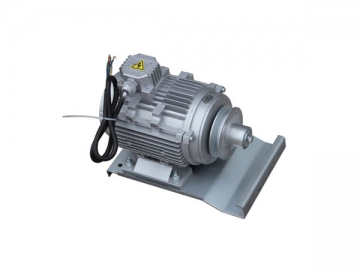

MotorOs motores utilizados em nosso exaustor axial de parede são fabricados ou pela Siemens ou por alguma empresa chinesa renomada e a escolha fica a encargo do cliente. Os motores podem ser sob medida de acordo com a tensão e frequência que o cliente deseja. Os motores chineses são equipados com um dispositivo de proteção contra perda de fase, que corta a fonte de alimentação caso ocorra uma perda de fase. Os nossos exaustores obtiveram a certificação compulsória da China, de modo que eles estão em conformidade com os graus de proteção IP55 e classe de isolamento F.

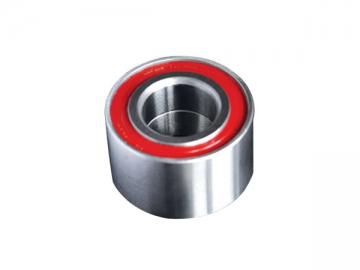

RolamentosOs nossos exaustores de tiragem utilizam rolamentos importados da França. Estes rolamentos são resistentes, apresentam baixo ruído e longa vida útil.

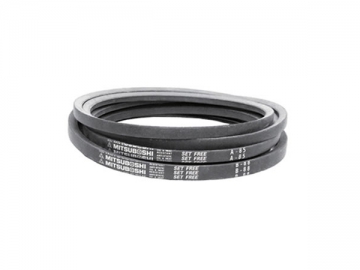

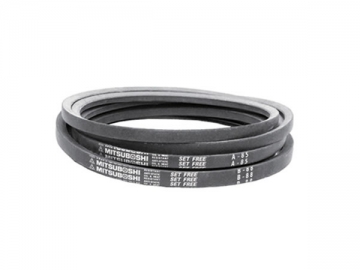

Correia triangularA correia triangular é importada do Japão e apresenta a vida útil que é 3 vezes maior do que a maioria das correias tradicionais, além disso, ela é configurada com mecanismos de tensionamento automáticos avançados, que não requerem ajuste manual da tensão da correia.

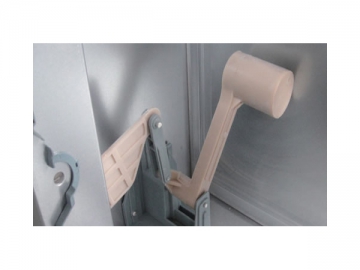

Moinho de marteloFabricado com aço inoxidável, as persianas em nossos exaustores axiais de parede são extremamente resistentes ao vento, à chuva e à poeira. Um mecanismo único de moinho de martelo é regulado co a persiana, permitindo a sua abertura em um ângulo de 90° O seu design recebeu diversas premiações e uma patente nacional.
Testados de equilíbrio dinâmico controlado por computadorOs testadores de equilíbrio dinâmico controlados por computador são utilizados, de modo a garantir que a persiana inteira montada no exaustor axial de parede ofereça estabilidade elevada, baixo ruído e vida útil longa.

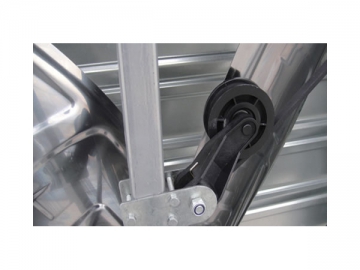

Mecanismo de tensionamento da correiaUm mecanismo avançado de tensionamento automático é utilizado para garantir uma operação de correia eficiente.
Estrutura galvanizada por imersão a quenteAs estruturas dos nosso exaustor axialde parede recebem tratamento de galvanização por imersão a quente e, consequentemente, não enferrujam quando expostos a ambientes rigorosos.

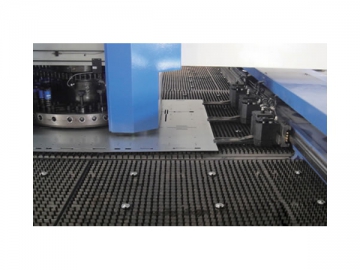

Produção em série CNCAtravés de uma produção em série, nós garantimos que os nossos exaustores de tiragem apresentem alta qualidade e um aspecto atraente.

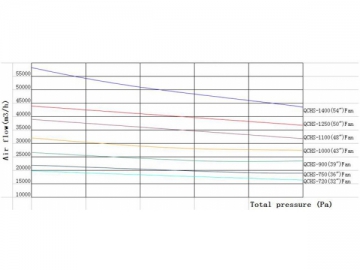

Parâmetros técnicos do exaustor axial de parede com sistema de abertura de persianaModelo | | | | | | | | | | | | |
Diâmetro de pá (mm) | 500 | 610 | 750 | 760 | 910 | 1000 | 1060 | 1100 | 1250 | 1300 | 1400 | 1500 |
Velocidade rotativa da pá (rpm) | 1400 | 960 | 660 | 630 | 480 | 500 | 500 | 480 | 439 | 439 | 420 | 430 |
Velocidade rotativa do motor (rpm) | 1400 | 960 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 | 1400 |
Fluxo de ar (m3/h) | 9000 | 13000 | 17000 | 15000 | 20000 | 28000 | 30000 | 30000 | 43000 | 38000/45000 | 50000 | 58000 |
Pressão total (Pa) | 55 | 75 | 60 | 65 | 70 | 70 | 73 | 73 | 56 | 56 | 60 | 60 |
Ruído (dB) | ≤70 | ≤70 | ≤60 | ≤65 | ≤70 | ≤70 | ≤70 | ≤70 | ≤70 | ≤65 | ≤70 | ≤70 |
Potência de entrada (W) | 370 | 550 | 750 | 550 | 550 | 750 | 750 | 750 | 1100 | 750/1100 | 1500 | 1500 |
Tensão nominal (V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
Altura (mm) | 600 | 720 | 820 | 900 | 1000 | 1100 | 1180 | 1220 | 1380 | 1380 | 1530 | 1680 |
Largura (mm) | 600 | 720 | 820 | 900 | 1000 | 1100 | 1180 | 1220 | 1380 | 1380 | 1530 | 1680 |
Espessura (mm) | 380 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |

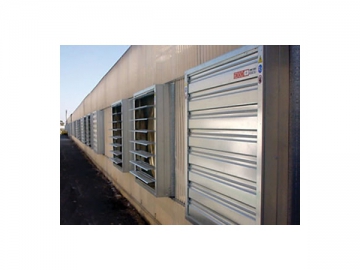

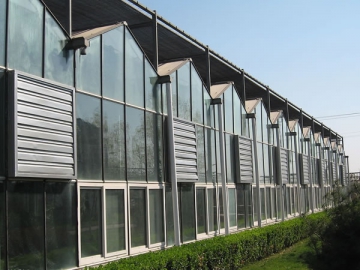

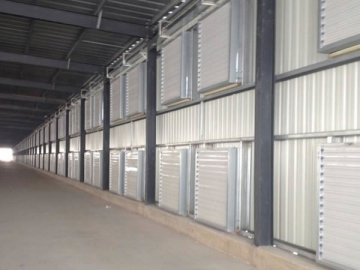

Casos específicos de montagem
